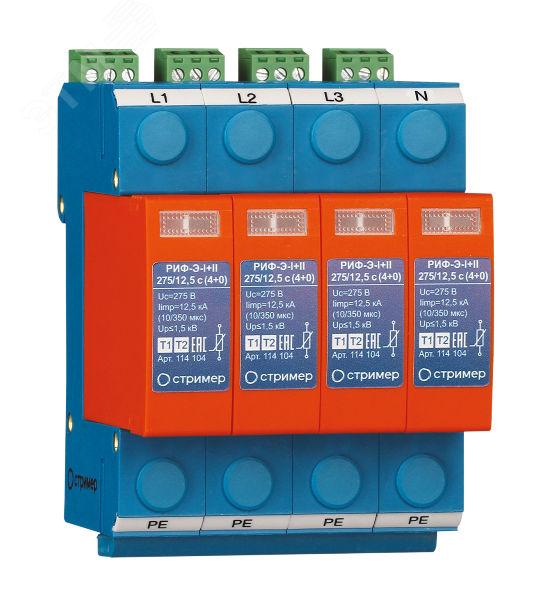

Устройство защиты от импульсных перенапряжений РИФ-Э-I+II 275/12,5 c (4+0) (114 104) - 114104 Стример

Устройство защиты от импульсных перенапряжений 275 В 12.5 кА 4 модуля на DIN-рейку с визуальным сигналом РИФ-Э-I+II (4+0) от бренда Стример - это четырёхполюсный ограничитель импульсных перенапряжений класса I+II, предназначенный для защиты электрооборудования в сетях переменного тока от воздействий молний и других высоковольтных скачков. Артикул 114104 обеспечивает надёжную работу в силовых цепях до 275 В, устанавливается на DIN-рейку и подходит для объектов с системой заземления TN-S.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 275 В 12.5 кА 4 модуля на DIN-рейку с визуальным сигналом РИФ-Э-I+II (4+0) защищает оборудование от импульсных перенапряжений, вызванных прямыми или удалёнными молниями, а также коммутационными процессами в электросети. Подходит для установки в распределительных щитах зданий, промышленных объектах, энергообъектах и на входе в помещения с кабельным или воздушным вводом питания. Работает в сетях переменного тока 50–60 Гц с напряжением до 275 В и системой заземления TN-S.

Технические характеристики

• Номинальное напряжение: 275 В
• Тип устройства: ограничитель импульсных перенапряжений класса I+II
• Импульсный ток (10/350 мкс): 12,5 кА - способно поглощать энергию прямого удара молнии
• Максимальный разрядный ток (8/20 мкс): 75 кА - обеспечивает защиту от вторичных импульсов и переходных процессов
• Защитное напряжение: ≤1500 В - уровень напряжения, который остаётся на выходе после срабатывания
• Количество полюсов: 4 - защита всех фаз и нулевого провода
• Количество модулей DIN: 4 - занимает 4 стандартных модуля шириной 17,5 мм каждый
• Способ монтажа: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищено от контакта с пальцами, но не от пыли и воды
• Диапазон рабочих температур: от -40 C до +80 C - работает в суровых условиях
• Максимальное сечение проводника: 35 мм2 - позволяет использовать мощные кабели
• Сигнализация: оптический индикатор - цветная метка показывает состояние работоспособности
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство защиты от импульсных перенапряжений 275 В 12.5 кА 4 модуля на DIN-рейку с визуальным сигналом РИФ-Э-I+II (4+0) совместимо с любыми шкафами и щитами, имеющими стандартную DIN-рейку 35 мм. Каждый из четырёх полюсов имеет собственный варисторный модуль, что позволяет заменить только повреждённый элемент, не меняя всё устройство. Для подключения используйте провода сечением до 35 мм2. Обязательно соблюдайте полярность при подключении нулевого провода. Рекомендуемый номинал защитного автоматического выключателя - 125–200 А gL/gG.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Произведено в соответствии со стандартами для устройств защиты от импульсных перенапряжений класса I+II. Конструкция исключает возможность возгорания при нормальной эксплуатации. Индикация состояния позволяет своевременно выявить отказ и предотвратить потерю защиты.

Преимущества

• Класс I+II - одновременная защита от прямых ударов молнии и внутрисетевых скачков
• Модульная конструкция - можно менять только испорченные варисторы, снижаются затраты на обслуживание
• Яркая визуальная индикация - легко контролировать состояние без тестирования
• Высокая помехоустойчивость - работает при экстремальных температурах (-40…+80 C)
• Поддержка системы TN-S - идеально сочетается с современными системами заземления

Ограничения применения

• Не предназначен для работы в открытых условиях - степень защиты IP20 требует установки внутри закрытого щита
• Не используется в постоянном токе - только для переменного тока 50–60 Гц
• Не заменяет основную защиту от перегрузок - требуется обязательная установка автоматического выключателя 125–200 А
• Не рекомендовано применение в сетях с системой TT или IT - требует жестко связанного PE-проводника (TN-S)

Примеры использования

• Главный ввод в административное здание - защита серверных, лифтов, систем управления
• Производственные участки с ЧПУ-станками и промышленной автоматикой
• Энергоподстанции и распределительные пункты на объектах ЖКХ
• Объекты связи и радиопередающие антенны с кабельным питанием

Практические советы

• Перед установкой проверьте соответствие системы заземления - устройство работает только в TN-S
• Убедитесь, что длина подводящих проводов минимальна - длинные провода увеличивают индуктивность и снижают эффективность защиты
• Проверяйте индикатор регулярно - если он стал красным, немедленно замените модуль
• При проектировании учтите, что четыре модуля занимают 70 мм места на рейке - планируйте место заранее
• Не устанавливайте рядом с источниками тепла выше +80 C - это сокращает срок службы варистора
