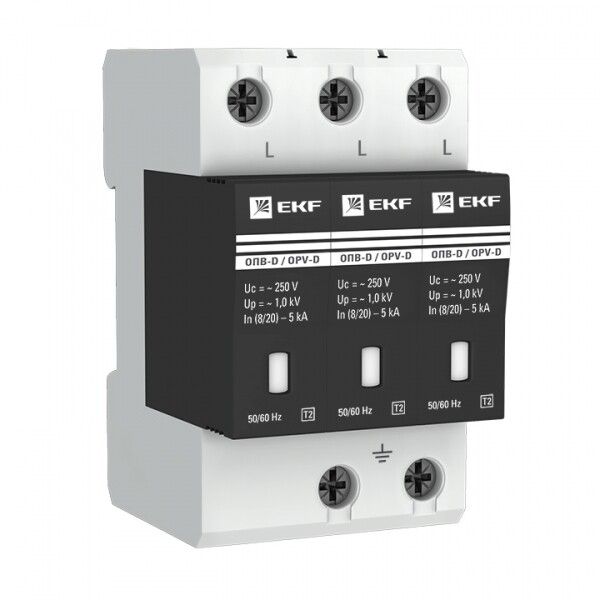

Ограничитель импульсных напряжений серии ОПВ-D/3P In 5кА 230В (с сигнализацией) EKF PROxima | opv-d3

Ограничитель импульсных напряжений серии ОПВ-D/3P In 5кА 230В (с сигнализацией) от EKF защищает оборудование от скачков напряжения в однофазных и трёхфазных сетях 230 В, особенно важен для промышленных установок и жилых домов. Устройство устанавливается на DIN-рейку, имеет оптическую сигнализацию состояния и соответствует требованиям ГОСТ Р51992-2002.

Назначение и область применения

Ограничитель импульсных напряжений серии ОПВ-D/3P In 5кА 230В (с сигнализацией) предотвращает повреждение электроники из-за кратковременных высоковольтных импульсов. Он защищает от двух типов перенапряжений:

• Грозовые - вызванные прямыми или косвенными попаданиями молнии в линии электропередач, почву или соседние сооружения;
• Коммутационные - возникающие при включении/выключении крупной нагрузки, аварийных замыканиях, резонансах в сети.

Подходит для использования в промышленных цехах, офисах, жилых многоквартирных домах, на объектах с чувствительным оборудованием: серверах, ЧПУ-станках, системах автоматизации, медицинской аппаратуре.

Технические характеристики

• Количество полюсов: 3 - обеспечивает защиту всех фаз (L1, L2, L3) без нулевого провода; совместим с системой TN-C.
• Номинальный разрядный ток (In): 5 кА - способен выдерживать типичные импульсы молний средней силы.
• Номинальное напряжение: 230 В - рассчитан на работу в сетях 220–240 В переменного тока, 50 Гц.
• Уровень защиты (Up): 1 кВ - максимальное напряжение, которое пройдёт через устройство после срабатывания; безопасно для большинства бытовых и промышленных приборов.
• Сигнализация: оптическая - красный индикатор показывает отказ устройства, что позволяет оперативно заменить модуль без тестирования.
• Максимальное сечение проводника: 25 мм2 - можно использовать толстые медные шины для распределительных щитов.
• Максимальное сечение подключаемого кабеля: 16 мм2 - рекомендованная величина для входящих и выходящих проводов.
• Степень защиты IP20: защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды - устанавливается внутри закрытого щита.
• Количество модулей: 3 - занимает три стандартных места на DIN-рейке (17,5 мм каждый).
• Способ монтажа: на DIN-рейку - совместим с любыми щитами по стандарту IEC 60715.
• Диапазон температур: от –40 C до +55 C - работает даже в неотапливаемых помещениях зимой.
• Гарантия: 84 месяца (7 лет) - один из самых длинных сроков среди аналогов.
• Материал корпуса: самозагасающий пластик - не поддерживает горение, безопасен при перегреве.
• Нормативный документ: ГОСТ Р51992-2002 (МЭК 61643-1-98) - сертифицирован для России и стран ЕАЭС.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с повышенной влажностью.

Совместимость и монтаж

Ограничитель импульсных напряжений серии ОПВ-D/3P In 5кА 230В (с сигнализацией) устанавливается в распределительный щит на DIN-рейку. Подключение выполняется к фазовым проводникам (L1, L2, L3); нулевой провод (N) и защитный PE не требуют подключения, так как используется система TN-C.

Не допускается использование с сетями постоянного тока - устройство не работает при DC. Для систем TT или TN-S требуется другой тип УЗИП с подключением к PE.

Обязательно соблюдайте порядок подключения: вход - от главного автомата, выход - к групповым автоматам. Минимальное сечение кабеля - 2,5 мм2, чтобы избежать нагрева контактов.

Безопасность и стандарты

Ограничитель импульсных напряжений серии ОПВ-D/3P In 5кА 230В (с сигнализацией) соответствует ГОСТ Р51992-2002 и МЭК 61643-1-98. Применяет технологию металл-оксидных варисторов (MOV), которые работают без дугового пробоя и не выбрасывают опасные вещества при отказе.

Автоматический вывод из работы при достижении ресурса исключает риск возгорания. Индикация отказа позволяет своевременно заменить устройство перед возможным повреждением оборудования.

Преимущества

• Высокая надёжность благодаря проверенному решению MOV и герметичному корпусу.
• Ярко выраженная оптическая сигнализация - легко диагностировать состояние без приборов.
• Широкий температурный диапазон - подходит для установки в необогреваемых щитовых.
• Длинная гарантия (7 лет) - свидетельствует о долговечности компонентов.
• Совместим с существующими щитами EKF и другими производителей - универсальный форм-фактор.

Ограничения применения

• Не применяется в сетях постоянного тока - номинальное напряжение DC = 0 В.
• Не подходит для систем TN-S или TT - требует наличия PEN-проводника (система TN-C).
• IP20 не даёт защиты от влаги - нельзя устанавливать вне помещений или во влажных зонах (баня, подвал без осушки).
• Не заменяет основную защиту от перегрузок и КЗ - обязательно нужен автоматический выключатель перед этим устройством.
• Не защищает от длительных просадок или перенапряжений выше 1 кВ - служит только для импульсных помех.

Примеры использования

• Щит этажный в многоэтажном доме - защита лифта, насосов, систем видеонаблюдения.
• Производственный участок с ЧПУ-станками - снижение числа сбоев из-за грозовых импульсов.
• Цифровая АТС, серверная, пункт управления HVAC - сохранение целостности плат управления.
• Ферма, теплица с автоматическим поливом - защита контроллеров от перенапряжений при грозах.

Практические советы

• Выбирая Ограничитель импульсных напряжений серии ОПВ-D/3P In 5кА 230В (с сигнализацией), убедитесь, что ваша сеть выполнена по схеме TN-C. Для других схем используйте другие модели.
• Проверьте цвет индикатора каждые 6 месяцев - если он стал красным, немедленно замените устройство.
• Не экономьте на сечении кабеля - используйте минимум 16 мм2 для подводки, чтобы избежать перегрева контактных площадок.
• Устанавливайте рядом с главным автоматом - чем ближе к точке ввода, тем эффективнее защита всего дома или цеха.
• При наличии нескольких уровней защиты (например, класс II+III) этот УЗИП лучше применять как второй уровень - после вводного ограничителя.
