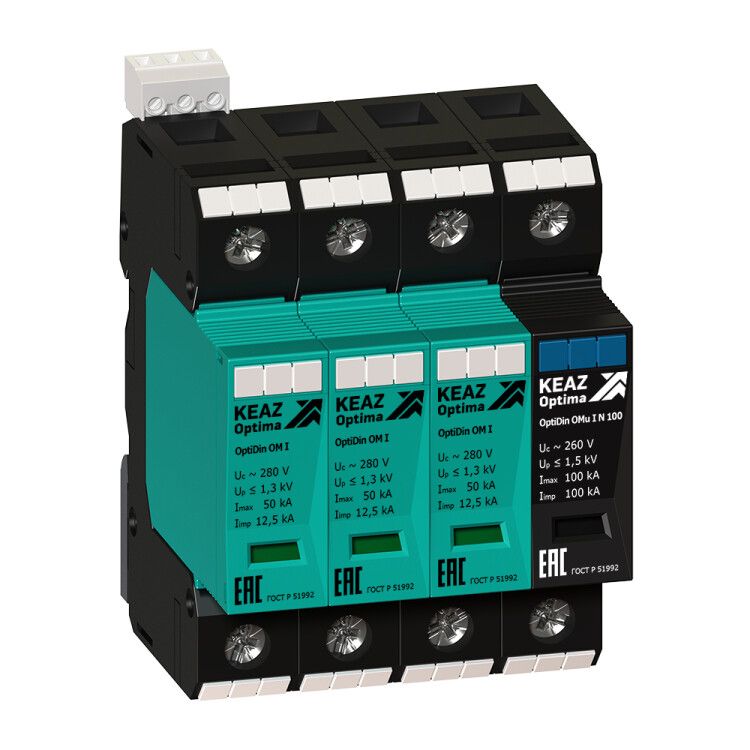

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА (класс I + II III) OptiDin OM-I-3+Nu-280/12,5/R - 114277 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III 280/12,5/R от КЭАЗ - устройство для защиты электронного оборудования от высоковольтных импульсов в трёхфазных сетях переменного тока. Модель из серии OptiDin обеспечивает многоступенчатую защиту и устанавливается на DIN-рейку в распределительных щитах.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III 280/12,5/R защищает оборудование от скачков напряжения, вызванных молниями, коммутационными процессами и другими внешними воздействиями. Подходит для установки в главном вводном щите здания (класс I), распределительных щитах (класс II) и на входе чувствительной аппаратуры (класс III). Применяется в жилых домах, офисах, промышленных объектах, на станциях связи, в системах автоматизации и на производстве.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 230 В
• Тип полюсов: 3P+N (три фазы + нейтраль)
• Номинальный импульсный ток: 60 кА - способен выдерживать мощные удары молнии
• Защитное напряжение: 1300 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания
• Отключающая способность при КЗ: 25 кА - может безопасно отключить цепь при аварийном токе короткого замыкания
• Количество модулей: 4 (занимает 4 ширины стандартного модуля на DIN-рейке)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать толстые медные провода
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Система заземления: TN-S, TT - совместим с этими распространёнными схемами заземления
• Диапазон рабочих температур: от -40 C до +70 C - работает в суровых климатических условиях
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом
• Нормативный документ: ГОСТ Р 51992-2011 - соответствует российскому стандарту на устройства защиты от импульсных перенапряжений

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III 280/12,5/R монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм2. Установка возможна в любом щите с достаточным свободным местом. Обязательно соблюдать правильное подключение фаз L1–L3, нейтрали N и защитного заземления PE. Наличие четырёх модулей требует планирования места в щите заранее. Устройство совместимо с другим оборудованием серии OptiDin - можно использовать однотипные крепления и проводку.

Безопасность и стандарты

Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III 280/12,5/R сертифицирован по ГОСТ Р 51992-2011 и прошёл проверку на соответствие требованиям безопасности для электротехнических изделий. Отключающая способность 25 кА гарантирует, что при аварии устройство не станет причиной возгорания. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешней среды - поэтому монтаж допускается только во внутренних щитах.

Преимущества

• Трёхуровневая защита (I+II+III): один прибор заменяет три отдельных УЗИП, снижает сложность монтажа и экономит место в щите
• Высокая импульсная нагрузка (60 кА): надёжно справляется с прямым и близким ударом молнии
• Поддержка систем TN-S и TT: универсальное решение для большинства современных объектов
• Широкий температурный диапазон: работает даже в неотапливаемых помещениях зимой
• Произведён КЭАЗ - известный российский производитель с долгой историей в области силовой электроники

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 исключает использование вне герметичных щитов
• Не защищает от постоянного перенапряжения (например, при обрыве нуля); требуется дополнительная защита (AVR, стабилизатор)
• Требует качественного заземления: эффективность зависит от состояния контура заземления
• Не рекомендуется для однофазных сетей 230 В без третьей фазы - используется только в трёхфазных системах

Примеры использования

• Главный ввод в многоквартирный дом - первый уровень защиты от грозовых импульсов
• Щит управления технологическим оборудованием на заводе - защита ЧПУ, PLC, датчиков
• Цифровая АТС или серверная - предотвращение выхода из строя сетевых устройств
• Объекты с длинными воздушными линиями - где риск перенапряжений выше из-за удалённости от подстанций

Практические советы

• При монтаже обязательно используйте провода сечением не менее 16 мм2 для заземления - это повышает надёжность работы УЗИП
• Проверьте состояние заземляющего контура перед установкой: плохое заземление делает защиту бесполезной
• Убедитесь, что в щите достаточно места под 4 модуля - модель занимает больше места, чем обычный автомат
• После срабатывания УЗИП может остаться в состоянии «выхода из строя». На корпусе есть индикатор - регулярно проверяйте его положение
• Для комплексной защиты сочетайте этот УЗИП с дифференциальным автоматом и стабилизатором напряжения
• Ограничитель импульсных перенапряжений (УЗИП) 3П+Nu 12,5кА класс I + II + III 280/12,5/R от КЭAZ - оптимальный выбор для объектов, где важна надёжность и компактность решения
