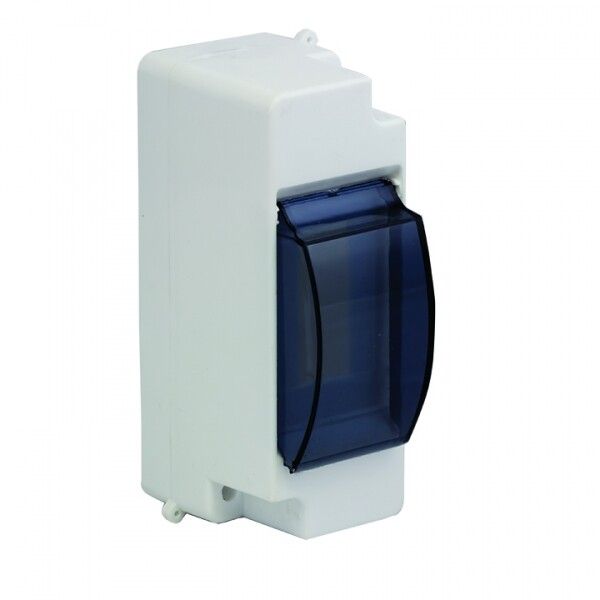

Бокс пластиковый навесной КМПн 1/2 с дверцей EKF PROxima | pbm40-nk-2

Бокс пластиковый навесной КМПн 1/2 с дверцей от EKF серии PROxima - компактный корпус из прочного пластика для монтажа автоматических выключателей, УЗО и других модульных устройств на DIN-рейку. Подходит для внутренней установки в офисах, квартирах и технических помещениях. Артикул pbm40-nk-2.

Назначение и область применения

Бокс пластиковый навесной КМПн 1/2 с дверцей предназначен для сборки распределительных щитов малой мощности. Его используют там, где требуется защитить электрооборудование от случайного прикосновения, но не нужна высокая степень герметичности. Применяется в жилых домах, административных зданиях, небольших мастерских и на объектах сухих помещений. Благодаря наличию дверцы и замка - подходит для мест, требующих контроля доступа.

Технические характеристики

• Материал корпуса: самозатухающий пластик (поликарбонат)
• Степень защиты: IP30 - защита от крупных частиц и прикосновения, но не от воды
• Номинальный ток: 125 А - допустимая нагрузка через провода внутри бокса
• Напряжение: 380 В - максимальное рабочее напряжение сети
• Модульная ширина: 2 М - позволяет установить до двух стандартных модулей (например, один автомат + одно УЗО)
• Количество рядов: 1 - односторонняя установка модулей
• Тип крышки: дверца с замком и прозрачным окном
• Наличие DIN-рейки: да - встроена, фиксируется в корпусе
• Наличие монтажной платы: да - для крепления оборудования вне DIN-рейки
• Цвет: белый
• Климатическое исполнение: УХЛ3 - работает при температуре от -25C до +40C, умеренный климат с повышенной влажностью
• Гарантия: 60 месяцев

Совместимость и монтаж

Бокс КМПн 1/2 с дверцей совместим со всеми стандартными модульными устройствами шириной 17,5 мм на каждый модуль. DIN-рейка уже установлена - достаточно защелкнуть автоматы и УЗО. Для монтажа используется открытая установка: крепится к стене с помощью четырёх крепёжных отверстий в задней стенке. Размеры позволяют использовать кабельные вводы диаметром до 12 мм. Прозрачная часть крышки позволяет визуально контролировать положение контактов и индикаторов без открывания дверцы. Замок обеспечивает возможность пломбирования - важно для коммунальных и арендованных объектов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения. Нагревостойкий материал корпуса предотвращает распространение горения. IP30 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не защищает от влаги - не применяйте в сырых помещениях, на улице или в банях.

Преимущества

• Прозрачная дверца - удобство диагностики без вскрытия
• Встроенная DIN-рейка и монтажная плата - снижают время сборки
• Замок с возможностью пломбирования - повышает безопасность и соответствие нормам энергонадзора
• Пластиковый корпус легче металлического, не ржавеет, не требует заземления
• Высокая долговечность - гарантия 5 лет

Ограничения применения

• Не подходит для установки на улице, в подвале с постоянной сыростью или в помещениях с высокой влажностью - IP30 не защищает от воды
• Ограниченная вместимость: всего 2 модуля - не годится для сложных щитов с множеством устройств
• Нет встроенных кабельных вводов - необходимо докупать или сверлить отверстия самостоятельно
• Некомплектный - не входят крепеж, кабели, устройства; всё нужно приобретать отдельно

Примеры использования

• Щиток на этаже в многоквартирном доме - для УЗО и автоматов одной квартиры
• Электрощит в офисе - для питания компьютеров и оргтехники
• Техническая кладовая - управление освещением и розетками
• Коттедж или гараж - распределение питания по группам

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стене точно совпадают с креплениями бокса - расстояние между отверстиями составляет около 120 мм
• Для кабельных вводов используйте пластиковые втулки или муфты подходящего диаметра - не сверлите отверстия слишком большие
• Если планируете пломбирование - выбирайте тип пломбы, совместимый с замком (обычно - одноразовые термопломбы)
• Не перегружайте бокс: даже при номинале 125 А, суммарная мощность всех устройств должна укладываться в 2 модуля
• При использовании в холодных помещениях зимой - убедитесь, что температура не ниже -25C, иначе пластик станет хрупким
