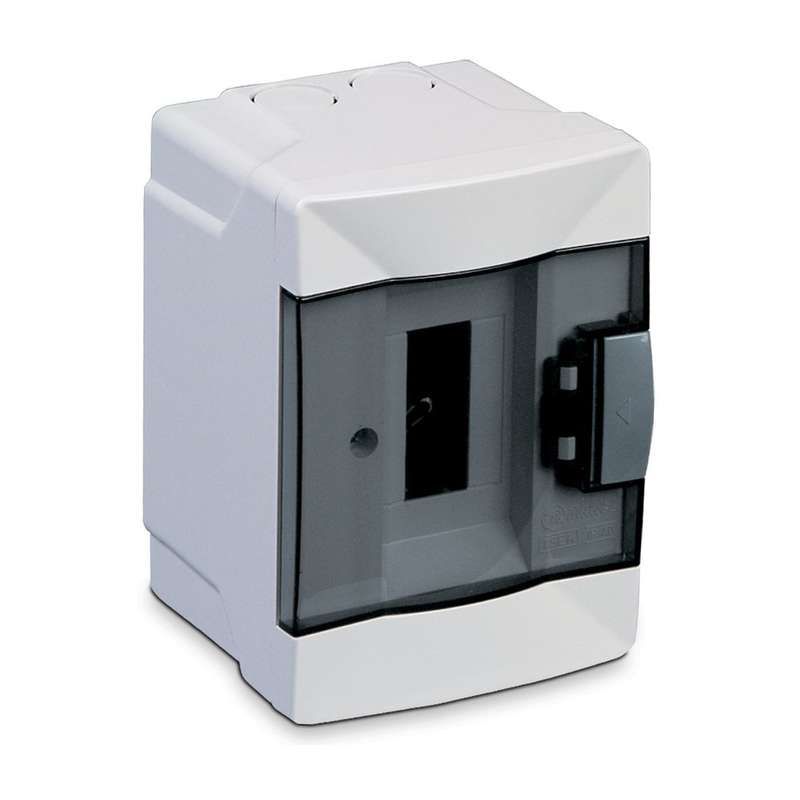

Бокс распределительный IP40, 2 модуля, открытой установки MAKEL 63102

Корпус навесной 2 модуля пластик белый 100x107x148 мм IP40 с DIN-рейкой от бренда Makel (артикул 63102) предназначен для компактного размещения двух модульных устройств в помещениях с умеренной влажностью. Корпус выполнен из пластика, оснащён прозрачной крышкой и внутренней DIN-рейкой - удобен для монтажа автоматических выключателей, УЗО, реле и других устройств стандарта 17,5 мм.

Назначение и область применения

Корпус навесной 2 модуля пластик белый 100x107x148 мм IP40 с DIN-рейкой используется для установки малогабаритных электротехнических устройств внутри помещений. Подходит для сборки распределительных щитов в жилых домах, офисах, административных зданиях и на объектах с невысокой степенью запылённости. Применяется для защиты коммутационных аппаратов: автоматических выключателей, УЗО, реле времени, терморегуляторов, счетчиков и аналогичных модулей шириной до 17,5 мм каждый.

Технические характеристики

• Размеры: 100 × 107 × 148 мм (Ш×В×Г)
• Количество модулей: 2 (стандарт 17,5 мм на один модуль)
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не защищён от воды
• Материал корпуса: пластик (поликарбонат/ABS - тип не указан, но устойчив к механическим воздействиям)
• Цвет: белый
• Способ монтажа: навесной (на стену)
• Наличие DIN-рейки: да, стандартная, фиксируется внутри корпуса
• Наличие монтажной панели: да, для крепления проводов и клемм
• Тип крышки: закрытого типа, прозрачная - позволяет визуально контролировать состояние устройств без вскрытия
• Количество рядов: 1

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке 35 мм. Для монтажа требуется предварительно закрепить корпус на стене с помощью саморезов через отверстия в кронштейнах. Монтажная панель внутри корпуса позволяет фиксировать входящие и выходящие провода, снижая нагрузку на клеммы устройств. Прозрачная крышка легко открывается и фиксируется на шарнирах - доступ к контактам сохраняется без демонтажа всего устройства. Обратите внимание: габариты корпуса (148 мм глубины) позволяют разместить два модуля, но не подходят для устройств с большими внешними элементами управления (например, кнопочные пульты или большие индикаторы).

Безопасность и стандарты

Степень защиты IP40 соответствует требованиям ГОСТ 14254 - обеспечивает защиту от попадания твёрдых предметов диаметром более 1 мм, но не предусматривает защиту от влаги. Корпус не предназначен для установки во влажных помещениях, на улице или в местах возможного контакта с водой. Напряжение работы не регламентировано - корпус является только защитным кожухом; рабочее напряжение определяется установленными в нём устройствами.

Преимущества

• Прозрачная крышка - возможность контроля состояния устройств без вскрытия корпуса
• Встроенная DIN-рейка - исключает необходимость самостоятельной установки направляющей
• Монтажная панель - упрощает организацию проводки и снижает риск перегрузки клемм
• Лёгкий вес и простота монтажа - подходит для быстрого монтажа даже в ограниченном пространстве
• Удобный цвет - белый корпус хорошо сочетается с интерьером и визуально не выделяется

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице, в цехах с брызгами воды или паром - IP40 не защищает от жидкости
• Не подходит для установки устройств шириной более 17,5 мм на модуль - максимальная вместимость - только два стандартных модуля
• Пластиковый корпус менее устойчив к ударным нагрузкам по сравнению с металлическими вариантами
• Не имеет встроенных кабельных вводов - необходимо использовать отдельные вводы или просверливать отверстия

Примеры использования

• Распределительный щиток в квартире для УЗО + автоматического выключателя
• Контрольный блок для реле температуры в системе отопления
• Место установки таймера для освещения в коридоре
• Временный щиток на стройплощадке для питания инструментов через УЗО

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в корпусе - учтите высоту и глубину самих модулей, особенно если они имеют выступающие рычаги или индикаторы
• Используйте кабельные вводы с герметичными резиновыми кольцами, чтобы избежать попадания пыли через места ввода проводов
• При использовании в жилом помещении рекомендуется крепить корпус на уровне глаз - так проще видеть индикаторы и выполнять операции
• Не затягивайте саморезы слишком сильно - пластик может треснуть
• Артикул 63102 от Makel - это точная замена для старых моделей с аналогичными габаритами, но будьте внимательны: в описании производителя указаны другие размеры (148×107×92 мм); реальные размеры в характеристиках - 148×107×100 мм, возможно, в описании ошибка. Ориентируйтесь на указанные в характеристиках значения.
