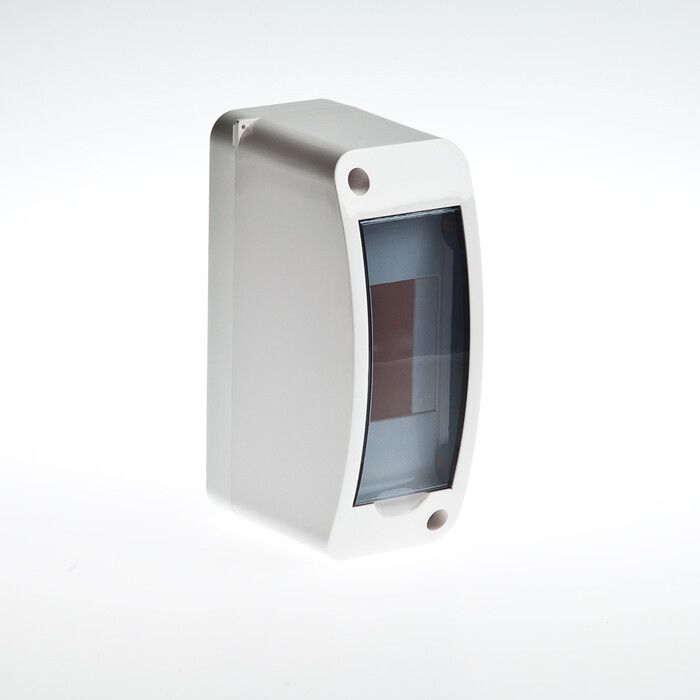

Щиток распределительный навесной на 2 модуля с дверцей белый IP40 (ЩРн-П-2) - 68302 TYCO

Щиток распределительный навесной на 2 модуля с дверцей белый 140x55x85мм IP40 с DIN-рейкой от Рувинил (арт. 68302) предназначен для компактного размещения двух модульных устройств — автоматических выключателей, УЗО или реле — в условиях сухих помещений. Корпус выполнен из прочного пластика, защищён от случайного контакта с токоведущими частями и пылью.

Назначение и область применения

Щиток распределительный навесной на 2 модуля с дверцей белый 140x55x85мм IP40 с DIN-рейкой используется для установки внутри зданий там, где требуется защитить электрооборудование от внешних воздействий, но нет необходимости в герметичности или повышенной степени защиты. Подходит для монтажа в жилых домах, офисах, административных помещениях, на этажных щитках, в шкафах управления малой мощностью.

Технические характеристики

• Количество модулей: 2 (стандартная ширина модуля — 17,5 мм)
• Габариты корпуса: 140 × 85 × 55 мм (Ш×В×Г)
• Степень защиты: IP40 — защита от твёрдых предметов более 1 мм (например, отвертки, провода), но не от воды
• Материал корпуса и дверцы: пластик (поликарбонат/ABS)
• Тип крышки: поворотная дверца с прозрачным окном
• Монтажная система: одна стандартная DIN-рейка 35 мм
• Тип запирания: самоблокирующаяся защелка — открывается без инструментов
• Цвет: белый
• Способ монтажа: навесной — крепится на стену через отверстия в задней стенке корпуса

Совместимость и монтаж

Щиток распределительный навесной на 2 модуля с дверцей белый 140x55x85мм IP40 с DIN-рейкой совместим со всеми стандартными модульными устройствами шириной до 17,5 мм каждый — автоматические выключатели, УЗО, реле времени, терморегуляторы. Монтаж выполняется на стену с помощью саморезов или дюбелей через два фиксирующих отверстия на задней стенке. DIN-рейка уже установленная — устройства крепятся на неё механически без дополнительных креплений. Прозрачная дверца позволяет визуально контролировать положение переключателей без вскрытия корпуса.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для внутреннего использования в соответствии с ГОСТ Р 50030.2 и IEC 61439-3. Степень защиты IP40 обеспечивает предотвращение доступа к токоведущим элементам посторонними предметами, но не защищает от влаги — применение в сырых помещениях, на улице или в местах возможного попадания воды недопустимо.

Преимущества

• Компактные габариты позволяют устанавливать щиток даже в ограниченном пространстве
• Прозрачная дверца даёт возможность контроля состояния оборудования без открытия корпуса
• Удобная защелка обеспечивает быстрый доступ при обслуживании
• Изготовлен из ударопрочного пластика — устойчив к деформациям при нормальных нагрузках
• Не требует специального инструмента для сборки — всё готово к установке модулей сразу после монтажа на стену

Ограничения применения

• Не предназначена для использования во влажных средах — IP40 не защищает от брызг и конденсата
• Не подходит для установки вне помещений — температурные колебания и осадки могут повредить корпус
• Ограниченное количество модулей — нельзя установить больше двух устройств
• Отсутствие монтажной панели — все провода должны заводиться напрямую в корпус, что требует аккуратной маршрутизации

Примеры использования

• Этажный распределительный щиток в многоквартирном доме — для УЗО и автоматического выключателя на одну квартиру
• Щиток управления насосом в подвале — для защиты от перегрузки и аварийного отключения
• Локальный пункт управления светильниками в коридоре или кладовой
• Подключение реле времени для системы вентиляции

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (55 мм) была достаточной для свободного прохода проводов и коммутационных аппаратов — особенно если используются крупные автоматы
• При использовании в холодном помещении учтите, что пластик становится менее эластичным — осторожно открывайте дверцу зимой
• Не используйте щиток рядом с источниками тепла — нагрев может вызвать деформацию корпуса
• Для удобства обслуживания рекомендуется заранее продумать расположение входящих и выходящих кабелей — лучше всего выводить их снизу или сзади
• Артикул 68302 от Рувинил — это надёжный вариант для базового уровня распределительных задач; если нужна защита от влаги — выбирайте модели с IP54 и выше
