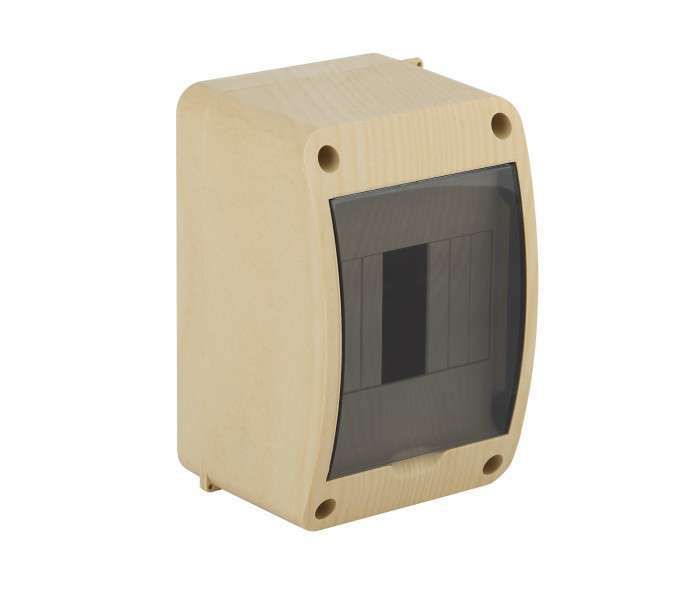

Щиток распределительный навесной на 4 модуля с дверцей сосна IP40 (ЩРн-П-4) - 68304-27М TYCO

Щиток распределительный навесной на 4 модуля с вертикальной дверцей 140х90х85 мм сосна рувинил IP40 (ЩРн-П-4) предназначен для компактного монтажа автоматических выключателей, УЗО и других модульных устройств в бытовых и легких промышленных условиях. Бренд Рувинил предлагает эту модель как надежное решение для распределения электроэнергии в ограниченном пространстве.

Назначение и область применения

ЩРн-П-4 используется для установки внутри помещений там, где требуется защитить коммутационную аппаратуру от случайного прикосновения и пыли. Подходит для монтажа в жилых домах, офисах, малых мастерских и на объектах с невысокой степенью агрессивности среды. Не применяется во влажных, пыльных или наружных условиях из-за низкой степени защиты IP40.

Технические характеристики

• Количество модулей: 4 (стандартная ширина 17,5 мм на каждый модуль)
• Габариты корпуса: 140×90×85 мм (Ш×В×Г)
• Тип монтажа: навесной, на стену
• Материал корпуса: полистирол - прочный, устойчивый к механическим воздействиям, не проводящий ток
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды и пыли
• Наличие DIN-рейки: да, стандартная 35 мм, для фиксации модульных устройств
• Тип крышки: закрытого типа, с вертикальной дверцей
• Тип запора: защелка - позволяет открывать и закрывать дверцу одной рукой
• Цвет: имитация дерева (рувинил) - декоративное покрытие, не влияющее на функциональность
• Количество рядов: один - все устройства располагаются в одну линию

Совместимость и монтаж

ЩРн-П-4 совместим со всеми стандартными модульными устройствами шириной 17,5 мм: автоматические выключатели, УЗО, реле напряжения, счетчики. Для монтажа используйте два самореза через крепежные отверстия на задней стенке корпуса. Убедитесь, что поверхность стены ровная и способна выдерживать вес щитка с установленным оборудованием. Максимальная нагрузка - до 2–3 кг. Не допускается перегрузка по числу модулей - 4 модуля являются предельным значением.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитков низковольтных систем. IP40 обеспечивает безопасность от контакта с внутренними элементами пальцами или инструментами толщиной более 1 мм. Напряжение работы - до 400 В переменного тока. Применяйте только в помещениях с температурой от +5C до +40C и относительной влажностью до 80%.

Преимущества

• Компактный размер - идеально для мест с ограниченным пространством
• Удобная защелка на дверце - быстрый доступ без ключа
• DIN-рейка уже установлена - не требует дополнительной сборки
• Эстетичный внешний вид - имитация древесины гармонично впишется в интерьер
• Легкий вес - удобен для одиночного монтажа

Ограничения применения

• Не предназначено для использования вне помещений - IP40 не защищает от влаги
• Не рекомендуется в зонах с высокой пылевой нагрузкой - пыль может попасть внутрь
• Недоступен для монтажа в цепях выше 400 В
• Не подходит для установки рядом с источниками тепла или паром
• Полистирол хрупок при ударах - избегайте механических повреждений при транспортировке и монтаже

Примеры использования

• Распределительный щиток в квартире для групп освещения и розеток
• Аппаратура управления в небольшом гараже или кладовой
• Конечный пункт питания для розеточных групп в офисе
• Временный щиток на стройплощадке для подключения инструментов (при условии сухости)

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (85 мм) позволяла свободно размещать кабели и выводы
• При использовании УЗО или дифференциальных автоматов учитывайте их большую высоту - они занимают 2 модуля
• Не затягивайте саморезы слишком сильно - материал корпуса легко трескается
• Для лучшей вентиляции оставляйте минимум 5 см свободного пространства вокруг щитка
• ЩРн-П-4 от Рувинил - оптимальный выбор, если нужен недорогой, эстетичный и компактный вариант; для агрессивных сред выбирайте модели с IP54 и металлическим корпусом
