Щиток распределительный навесной на 4 модуля с дверцей белый IP40 (ЩРн-П-4) - 68304 TYCO

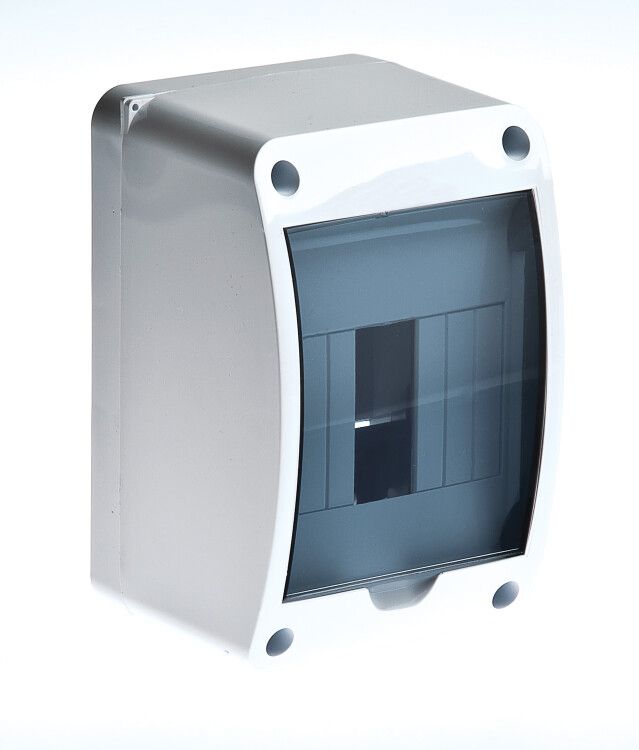

Щиток распределительный навесной на 4 модуля с вертикальной дверцей белый/прозрачный 140x90x85мм IP40 с DIN-рейкой от бренда Рувинил (арт. 68304) предназначен для компактного размещения автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Его компактная форма и прозрачная дверца позволяют легко контролировать состояние оборудования.

Назначение и область применения

Щиток Рувинил 68304 используется для установки внутри помещений там, где требуется разместить до четырёх модульных аппаратов: автоматические выключатели, УЗО, реле напряжения, таймеры или другие устройства стандарта 17,5 мм. Подходит для жилых домов, офисов, малых производственных участков, систем освещения и слаботочных сетей. Не применяется на улице или во влажных средах - степень защиты IP40 защищает только от твёрдых частиц крупнее 1 мм и предотвращает случайный контакт, но не от воды.

Технические характеристики

• Количество модулей: 4 (стандарт 17,5 мм каждый)
• Габариты корпуса: 140×90×85 мм (Ш×В×Г)
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Степень защиты: IP40 - защита от твёрдых предметов >1 мм, но не от воды
• Тип крышки: вертикальная дверца с прозрачным окном
• Механизм фиксации: защелка, не требует инструментов для открывания
• DIN-рейка: встроенная, стандартная, 35 мм
• Цвет: белый корпус, прозрачная дверца
• Количество рядов: один

Совместимость и монтаж

Щиток Рувинил 68304 совместим со всеми модульными устройствами, соответствующими стандарту EN 60947-2 (ширина 17,5 мм на модуль). Монтаж осуществляется на стену с помощью двух крепёжных отверстий в задней стенке корпуса. Для надёжной фиксации используйте дюбеля подходящего типа под материал стены (бетон, гипсокартон, дерево). DIN-рейка уже закреплена - достаточно вставить устройства сверху и защёлкнуть их. Прозрачная дверца позволяет проверять положение контактов и индикаторов без вскрытия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа. Степень защиты IP40 обеспечивает соответствие ГОСТ 14254-2019. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени. Напряжение эксплуатации - до 440 В переменного тока, согласно типовым условиям для бытовой и коммунальной автоматики.

Преимущества

• Прозрачная дверца - возможность визуального контроля состояния устройств без открытия
• Удобная защелка - быстрый доступ без ключей или инструментов
• Встроенный профиль DIN-рейки - исключает необходимость самостоятельной установки рейки
• Компактные размеры - идеально для ограниченного пространства
• Белый цвет корпуса - хорошо сочетается с интерьером и не перегревается при нормальном режиме работы

Ограничения применения

• Не предназначено для наружной установки - IP40 не защищает от влаги, пыли и атмосферных воздействий
• Не рекомендовано для мест с высокой влажностью (ванная, котельная, подвалы без вентиляции)
• Максимальная нагрузка - 4 модуля; нельзя устанавливать более широкие устройства (например, два 35-мм аппарата вместо четырёх 17,5-мм)
• Не поддерживает кабельные вводы - провода заводятся через кромки дверцы или предварительно просверленные отверстия

Примеры использования

• Распределительный щиток в квартире - для групп освещения и розеток
• Автоматический щит на входе в мастерскую - управление светом и маломощным оборудованием
• Контрольный шкафчик для УЗО в зоне детской комнаты
• Временная установка на стройплощадке - для питания инструментов через одиночный автомат

Практические советы

• Перед монтажом проверьте, чтобы все модули имели суммарную ширину ≤ 70 мм (4 × 17,5 мм)
• При прокладке кабелей не допускайте перегиба проводов у входа - используйте кабельные вставки или герметичные муфты, если есть риск попадания пыли
• Не затягивайте болты крепления слишком сильно - пластиковый корпус может треснуть
• При замене устройства не забудьте отключить питание - даже с открытой дверцей ток может быть подведён к клеммам
• Артикул 68304 - единственный вариант этого формата от Рувинил с прозрачной дверью; аналоги других брендов могут отличаться по глубине или форме креплений
