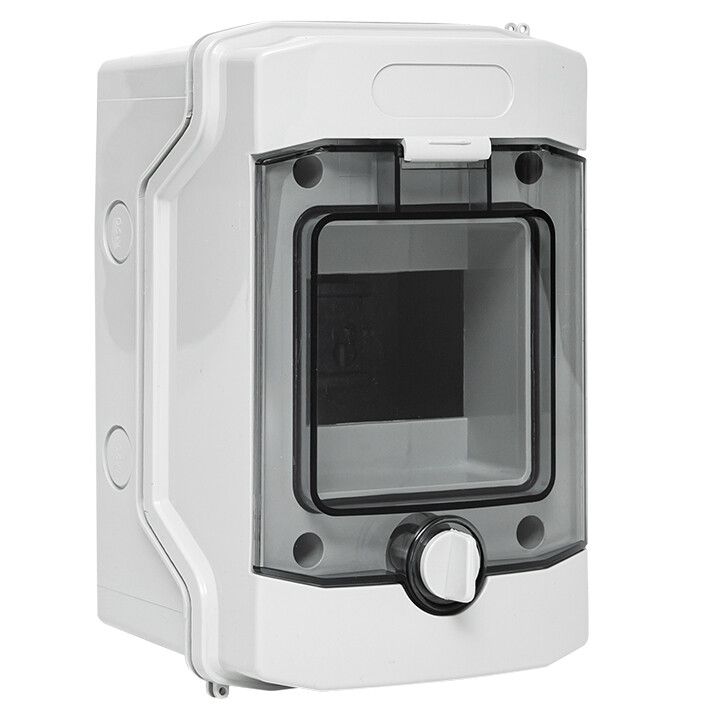

Щит навесной Unix65 04 модуля (210х128х120) IP65PROxima | ux65-4-n EKF

Щит навесной Unix65 4 модуля 210х128х120 IP65 от EKF - компактный герметичный корпус для монтажа автоматических выключателей и других устройств в условиях повышенной влажности и пыли. Артикул ux65-4-n подходит для установки в гаражах, производственных зонах и на улице.

Назначение и область применения

Щит навесной Unix65 4 модуля предназначен для сборки распределительных щитов с однорядным расположением аппаратов защиты - автоматов, УЗО, реле и т.д. Он защищает внутренние элементы от пыли, брызг воды и механических повреждений. Подходит для установки в помещениях с высокой влажностью: подвалы, автомойки, склады, гаражи, цеха. Также допускается наружная установка благодаря защите IP65.

Технические характеристики

• Количество модулей: 4 (стандартный шаг 17,5 мм)
• Размеры корпуса: 210×128×120 мм (Ш×В×Г)
• Монтажная глубина: 55 мм - позволяет установить устройства с ограниченной глубиной
• Материал корпуса: ASA-пластик - устойчив к УФ-излучению, не желтеет на солнце, сохраняет прочность при температурных колебаниях
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Крышка: закрытого типа, с прозрачной дверцей для визуального контроля состояния аппаратов
• DIN-рейка: встроена, стандартная, 35 мм
• Запор: цилиндровый замок - обеспечивает безопасность доступа
• Цвет: серый
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит навесной Unix65 4 модуля монтируется открытым способом на стену с помощью шурупов через крепёжные отверстия в задней стенке. Для установки требуется минимум 60 мм свободного пространства перед щитом - чтобы дверца открывалась полностью. Прозрачная дверца не препятствует работе с кнопками и индикаторами. Все стандартные автоматы и УЗО шириной до 17,5 мм совместимы с DIN-рейкой внутри. Максимальная нагрузка на рейку - до 10 кг.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических изделий в условиях среднего класса окружающей среды. Защита IP65 подтверждает соответствие ГОСТ 14254. Материал корпуса - самозагасающий пластик, не поддерживающий горение. Цилиндровый замок предотвращает несанкционированный доступ.

Преимущества

• ASA-пластик не теряет цвет и прочность даже при долгом воздействии солнечного света - идеально для наружного монтажа
• Прозрачная дверца позволяет контролировать состояние оборудования без вскрытия щита
• Увеличенная глубина корпуса (120 мм) даёт пространство для прокладки проводов и соединений
• Высокая степень защиты IP65 снижает риск отказа из-за влаги и пыли
• Долгий гарантийный срок - 5 лет - говорит о надёжности материалов и сборки

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду - IP65 не обеспечивает погружение
• Максимум 4 модуля - не подходит для сложных систем с большим числом аппаратов
• Пластиковый корпус не рекомендован для мест с высоким риском ударов или вандальных действий
• Не используется в взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Электрощит на входе в гараж - защита автоматов от сырости и пыли
• Распределительный щит в подвале жилого дома - компактное решение для УЗО и групповых автоматов
• Щит управления насосом на улице - устойчив к дождю и перепадам температур
• Автоматизация конвейера в цеху - защита от металлической пыли и масла

Практические советы

• Перед монтажом проверьте, что глубина установленных аппаратов не превышает 55 мм - иначе они будут торчать из корпуса
• При использовании на улице убедитесь, что место установки не находится под прямым потоком воды (например, под водосточными трубами)
• При проходе кабелей используйте вводные резиновые уплотнители - они не входят в комплект, но обязательны для сохранения IP65
• Для удобства обслуживания оставляйте около 15–20 см свободного места перед дверцей
• Артикул ux65-4-n - единственный вариант в серии Unix65 с таким сочетанием размеров и 4 модулей; другие модели имеют другую вместимость
