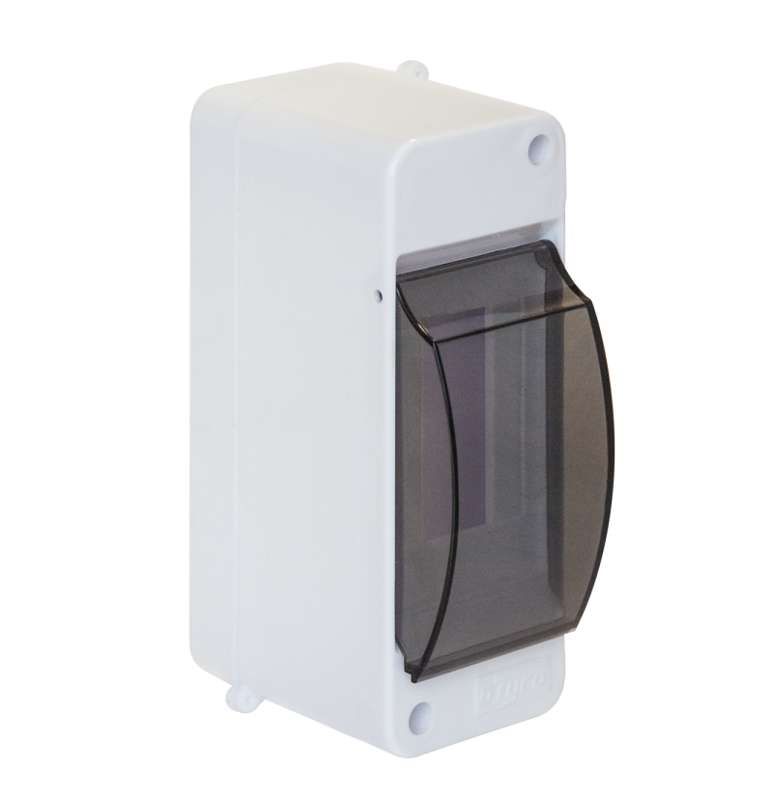

Щиток о/п на 2 мод. с вертикальной дверцей. 130х51х83мм | 68102 Рувинил TYCO

Щиток распределительный открытого исполнения на 2 модуля с вертикальной дверцей 130х51х83мм от брендов Рувинил и Ruvinil (арт. 68102) предназначен для компактного монтажа автоматических выключателей, УЗО и других устройств в условиях, где не требуется герметичная защита корпуса.

Назначение и область применения

Этот щиток используется для установки двух модульных аппаратов защиты - например, одного автомата и одного УЗО - в местах, где доступ к оборудованию постоянный и условия эксплуатации контролируемые. Подходит для внутренней установки в жилых домах, офисах, мастерских и на производстве там, где есть возможность закрепить его на стене и обеспечить доступ для обслуживания.

Технические характеристики

• Габариты: 130×51×83 мм (высота × ширина × глубина)
• Количество модулей: 2 (стандартные DIN-модули шириной 17,5 мм каждый)
• Исполнение: открытое - без степени защиты IP, корпус не герметичен
• Материал корпуса: термостойкий пластик (поликарбонат или аналогичный)
• Тип дверцы: вертикальная, открывается на петлях
• Крепление: настенное, через отверстия в задней стенке

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947-2 и DIN 43880. Для монтажа используйте саморезы или дюбеля подходящего диаметра - отверстия для крепления расположены по углам задней стенки. Перед установкой убедитесь, что толщина стены позволяет надёжно зафиксировать корпус. Вертикальная дверца обеспечивает удобный доступ к контактам даже при ограниченном пространстве перед щитком.

Безопасность и стандарты

Произведён из самозагасающего материала, соответствует требованиям безопасности к электроустановкам в помещениях с нормальными условиями эксплуатации. Не имеет сертификации по IP-классам - не предназначен для влажных, пыльных или наружных зон.

Преимущества

• Компактный размер идеально подходит для малогабаритных решений
• Вертикальная дверца экономит место при боковой установке рядом с другими элементами
• Простая сборка - не требует специальных инструментов
• Поддерживает два устройства - оптимально для базового распределения питания

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, кухня, подвал без гидроизоляции)
• Не подходит для наружной установки - отсутствует защита от осадков и пыли
• Не рассчитан на высокую механическую нагрузку - удары или давление могут повредить корпус
• Не рекомендован для промышленных объектов с повышенным уровнем вибраций

Примеры использования

• Управление светом и розетками в одной комнате квартиры
• Защита группы бытовых приборов в офисе
• Распределительный пункт для насоса или вентилятора в гараже
• Временная установка на стройплощадке при наличии сухого и защищённого места

Практические советы

• Перед монтажом проверьте, чтобы провода имели достаточную длину для подключения без натяжения
• Учитывайте посадочные размеры: ширина корпуса 51 мм - убедитесь, что между соседними предметами остаётся минимум 10–15 мм свободного пространства
• Для долговечности не перегружайте щиток - максимальная нагрузка зависит от установленных аппаратов, а не от самого корпуса
• Щиток Рувинил 68102 и Ruvinil 68102 - один и тот же продукт; различия в названии связаны с региональным оформлением партий
