Корпус пластиковый навесной 1-2 модуля, IP30, БЕЛЫЙ, ЩРН-П-1/2 | 31030DEK DEKraft APC

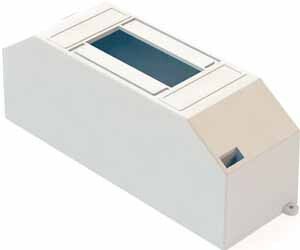

Корпус навесной ЩРН-П-1/2 12.5х4.2х5.8 1-2 модуля, IP30, пластик, белый от DEKraft и SE (Dekraft) предназначен для компактного монтажа однорядных автоматических выключателей и УЗО в жилых и технических помещениях. Артикул 31030dek обеспечивает простую замену и стандартизированную сборку.

Назначение и область применения

Корпус навесной ЩРН-П-1/2 используется для внутренней установки электрооборудования мощностью до 63 А. Подходит для распределительных щитков в квартирах, подъездах, офисах, мастерских и других местах, где требуется компактное решение без необходимости герметичности. Применяется там, где важна доступность для обслуживания и контроль со стороны энергонадзора.

Технические характеристики

• Тип: Распределительный щиток навесного типа
• Количество модулей: 1–2 (стандартные модули шириной 18 мм каждый)
• Размеры: 125×42×58 мм (Ш×В×Г)
• Степень защиты: IP30 - защита от твердых предметов более 2,5 мм, но не от воды
• Материал корпуса: Полистирол (высококачественный пластик)
• Цвет: Белый
• Напряжение: До 220 В
• Номинальный ток: 63 А
• DIN-рейка: Встроена, пластиковая, рассчитана на стандартные модульные устройства
• Крышка: Закрытого типа, прозрачная, с пазом для фиксации ключом или пломбой
• Количество вводов: 2 - по одному сверху и снизу, диаметром 9 мм каждое
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом и повышенной влажностью
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус навесной ЩРН-П-1/2 полностью совместим с модульным оборудованием от DEKraft и Systeme Electric. Монтаж выполняется на стену с помощью шурупов через крепёжные отверстия на задней стенке. Для подключения кабелей используются выламываемые отверстия диаметром 9 мм - их можно легко удалить обычным инструментом перед прокладкой провода. Проушины на боковых стенках позволяют опломбировать корпус энергонадзорными службами.

Безопасность и стандарты

Выполнен согласно ГОСТ Р 52796-2007. Защита IP30 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение в сырых или открытых зонах запрещено. Прозрачная крышка позволяет контролировать состояние оборудования без вскрытия корпуса.

Преимущества

• Компактные габариты подходят для ограниченных пространств
• Прозрачная крышка снижает необходимость постоянного открывания щита
• Встроенная DIN-рейка экономит время при сборке
• Поддержка пломбирования соответствует требованиям энергонадзора
• Высокая химическая стойкость материала - не деформируется при температурных колебаниях

Ограничения применения

• Не предназначены для наружной установки - IP30 не защищает от влаги и осадков
• Не рекомендуется использовать в помещениях с высокой запыленностью или агрессивной средой
• Ограниченное количество модулей - не подходит для сложных систем с большим числом устройств
• Крышка не имеет механической блокировки - возможен случайный доступ

Примеры использования

• Электрощиток на этаже многоквартирного дома для группового автомата и УЗО
• Распределительный щит в кладовой или подвале для управления светом и розетками
• Временная установка на объекте для питания инструментов и маломощных станков
• Обновление старого щита в квартире с заменой на современные модульные автоматы

Практические советы

• Перед монтажом проверьте посадочные размеры - корпус рассчитан именно на 1–2 модуля; третий модуль не поместится
• При прокладке кабелей используйте кабельные вводы или муфты после выпиливания отверстий - так предотвращается повреждение изоляции
• Не перегружайте щиток - максимальный ток 63 А не означает, что все устройства должны быть на этом значении; суммарная нагрузка должна быть ниже
• Для долговечности избегайте установки рядом с источниками тепла (радиаторы, нагревательные приборы)
• Артикул 31030dek - единственный вариант этого формата в серии ЩРН-П; другие модели имеют другую глубину или число вводов
