Бокс пластиковый навесной КМПн 1/2 EKF PROxima | pbm40-n-2

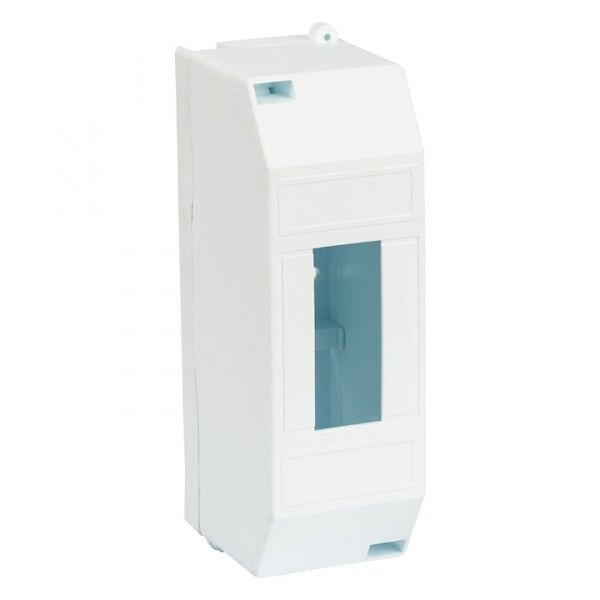

Бокс пластиковый навесной КМПн 1/2 белый от EKF - компактный распределительный щит из прочного пластика для монтажа автоматических выключателей и УЗО в помещениях с умеренным климатом. Артикул pbm40-n-2 относится к серии PROxima и предназначен для открытой установки на стену.

Назначение и область применения

Бокс пластиковый навесной КМПн 1/2 белый используется для сборки и защиты малогабаритных электрических цепей. Подходит для установки в жилых домах, офисах, подъездах, технических помещениях и других зонах с невысокими требованиями к защите от внешних воздействий. Применяется для коммутационных устройств, таких как автоматы, УЗО, реле, счетчики - всё, что помещается на двух модулях DIN.

Технические характеристики

• Тип изделия: распределительный щит
• Напряжение: до 380 В
• Номинальный ток: 63 А (не является предельным значением для самого бокса - зависит от установленной аппаратуры)
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Количество модулей DIN: 2
• Глубина монтажа: 44 мм
• Количество рядов: 1
• Материал корпуса: самозагасающий пластик (поликарбонат)
• Цвет: белый
• Способ монтажа: навесной, на стену
• Наличие DIN-рейки: да, встроенная
• Наличие замка: да, с возможностью пломбирования
• Климатическое исполнение: УХЛ3 - работает при температуре от -15C до +60C
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Бокс пластиковый навесной КМПн 1/2 белый совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке. Монтаж осуществляется на стену с помощью шурупов через отверстия в задней части корпуса. Глубина 44 мм позволяет разместить устройства с минимальным выступом. Коробка имеет фиксируемые петли и плотно закрывающуюся дверцу с замком - обеспечивает надежную фиксацию и возможность опломбирования контролирующими службами. Комплектация некомплектная: внутри только корпус, DIN-рейка и замок; клеммы, провода, крепления - не входят.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Серия PROxima прошла сертификацию в рамках ЕАЭС. Наличие замка и возможности опломбировки соответствует нормам контроля доступа к распределительному оборудованию. IP40 исключает случайный контакт с токоведущими частями, но не защищает от влаги - не применяйте в сырых местах, на улице или в банях.

Преимущества

• Простой и быстрый монтаж благодаря встроенной DIN-рейке и готовым крепежным отверстиям
• Высокая механическая прочность пластика - устойчив к ударным нагрузкам
• Замок с возможностью пломбирования - удобен для учета и контроля доступа
• Белый цвет - хорошо сочетается с интерьером, легко очищается
• Долгий срок службы - гарантия 5 лет

Ограничения применения

• Не подходит для установки вне помещений - IP40 не защищает от влаги и осадков
• Ограниченное количество модулей (2) - нельзя использовать для сложных систем с большим числом аппаратов
• Не рассчитан на высокую тепловую нагрузку - не рекомендуется для установки рядом с источниками нагрева
• Не допускается использование в средах с агрессивными химическими веществами

Примеры использования

• Распределительный щиток на этаже многоквартирного дома для группового автомата и УЗО
• Щит управления светом в офисном коридоре
• Контрольный пункт для розеточных групп в гараже
• Автоматический выключатель и УЗО для стиральной машины в ванной комнате (при условии отсутствия прямого контакта с водой)

Практические советы

• Перед монтажом проверьте глубину стены - 44 мм требуют минимум 50–60 мм свободного пространства для комфортного доступа к клеммам
• При использовании в холодных помещениях (ближе к -15C) убедитесь, что все провода и клеммы остаются гибкими - используйте медные провода с хорошей эластичностью
• Не перегружайте щит: даже при номинале 63 А, суммарная мощность подключенных устройств должна укладываться в расчетные значения сети
• При необходимости увеличения количества модулей - выбирайте модели КМПн с большей емкостью (например, 4, 6 или 9 модулей)
• При заказе учтите, что бокс продается без внутреннего оборудования - все аппараты и кабели необходимо приобрести отдельно
