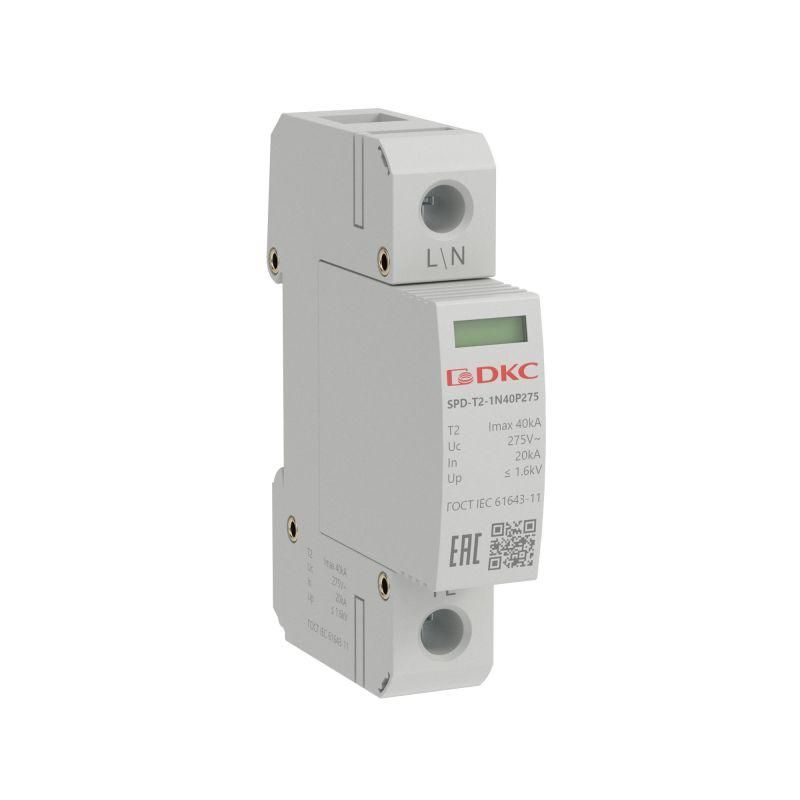

Устройство защиты от импульcных перенапряжений (УЗИП) YON max тип 2 1п Imax 40kA со сменным модулем Un 275V | SPD-T2-1N40P275 DKC ДКС

Устройство защиты от импульсных перенапряжений (УЗИП) тип 2, 1 полюс, Imax 40кА, со сменным модулем, Un 275В от бренда YON (группа DKC) обеспечивает надёжную защиту электрооборудования от кратковременных скачков напряжения, таких как грозовые разряды или коммутационные импульсы. Артикул spd-t2-1n40p275 предназначен для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

УЗИП типа 2 защищает внутренние электрические сети от импульсных перенапряжений, возникающих вследствие ударов молнии в ЛЭП, работы крупной техники или аварийных отключений. Подходит для установки в главном распределительном щите (ГРЩ) или вторичных щитах после основного устройства типа 1. Применяется в системах TN-C с заземлением через PEN-проводник. Часто используется в многоквартирных домах, торговых центрах, производственных помещениях и на объектах с чувствительной электроникой - серверах, автоматизированных линиях, системах освещения.

Технические характеристики

• Тип защиты: Type 2 - для защиты внутри помещений, после первичного УЗИП типа 1;
• Номинальное напряжение (Un): 275 В - рассчитан на работу в сетях 230 В переменного тока с запасом по напряжению;
• Максимальный разрядный ток (Imax): 40 кА - способен выдерживать однократный импульс тока до 40 тысяч ампер по форме 8/20 мкс;
• Уровень напряжения защиты (Up): 1,6 кВ - максимальное напряжение, которое пройдёт через устройство во время разряда; чем ниже - тем лучше защита оборудования;
• Количество полюсов: 1 - защищает один фазный провод L, требует внешнего подключения N и PE;
• Конфигурация системы: TN-C - совместим с системами, где нулевой и защитный проводники объединены (PEN);
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - устанавливается только внутри закрытых щитов;
• Способ монтажа: DIN-рейка 35 мм - стандартная система крепления для промышленных и бытовых щитов;
• Конструктивный размер: 1 модуль - занимает минимальное место в щите;
• Максимальное сечение провода: 35 мм2 - позволяет подключить мощные кабели, используемые в основном вводе;
• Сменный модуль - при выходе из строя можно заменить только модуль, не меняя весь корпус.

Совместимость и монтаж

УЗИП спроектирован для установки на DIN-рейку в любом щите с соответствующими креплениями. Для правильной работы требуется подключение к фазному проводу (L), нулевому (N) и защитному (PE). Поскольку система TN-C предполагает объединённый PEN-проводник, необходимо соблюдать требования ПУЭ: перед УЗИП должен быть установлен автоматический выключатель или предохранитель на ток не более 125 А. Возможна подача силового провода как со стороны питания, так и со стороны нагрузки - благодаря гибкой конфигурации контактов, что удобно при ограниченном пространстве в щите. Кабель сечением до 35 мм2 подключается болтовым зажимом - затяжка должна выполняться моментом 1,5–2 Нм.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61643-11 и российскому ГОСТ Р 51992-2002 для УЗИП типа 2. Сертифицировано для эксплуатации в условиях, допускаемых классом IP20. Конструкция исключает самопроизвольное воспламенение при срабатывании - модуль имеет термическую защиту и механический индикатор состояния. После срабатывания индикатор меняет цвет - это сигнал к необходимости замены модуля. Не рекомендуется использовать в средах с повышенной влажностью, химически активными испарениями или вне закрытых щитов.

Преимущества

• Высокая энергоёмкость (40 кА) - обеспечивает надёжную защиту даже при сильных импульсах;
• Низкий уровень защиты (1,6 кВ) - снижает риск повреждения чувствительной электроники;
• Сменный модуль - экономит время и деньги при обслуживании, не требует замены всего устройства;
• Поддержка двухсторонней подводки проводов - упрощает монтаж в плотных щитах;
• Компактный формат (1 модуль) - не перегружает распределительный щит;
• Чёткая визуальная индикация состояния - позволяет оперативно определить необходимость замены.

Ограничения применения

• Не применяется в системах TT или IT - требует наличия PEN-проводника (TN-C);
• Не защищает от длительных перенапряжений (например, обрыв нуля) - нужен дополнительно стабилизатор или реле контроля напряжения;
• Не предназначен для открытой установки - IP20 не защищает от влаги и пыли;
• Не работает без внешнего автомата - обязательна установка защитного аппарата на входе;
• Не следует применять в качестве единственного средства защиты - в системах с возможностью попадания молнии требуется УЗИП типа 1 на вводе.

Примеры использования

• Главный распределительный щит многоквартирного дома - защита всей квартиры от грозовых импульсов;
• Щит управления конвейера на заводе - сохраняет PLC, частотные преобразователи и датчики;
• Оборудование в офисе: серверные, UPS, компьютеры - предотвращает сбои и выход из строя;
• Системы видеонаблюдения и сигнализации - защищает камеры и контроллеры от импульсных помех;
• Осветительные системы с LED-светильниками - продлевает срок службы драйверов.

Практические советы

• Перед установкой проверьте тип системы заземления - УЗИП совместим только с TN-C. Для других систем выбирайте другую модель;
• Обязательно установите автомат на входе (не выше 125 А) - он отключит УЗИП при перегрузке и предотвратит пожар;
• При замене модуля отключите питание! Даже при отключенном автомате на шине может остаться потенциал;
• Проверяйте индикатор состояния каждые 6–12 месяцев - особенно после грозы или ремонтных работ в сети;
• Если в щите мало места - используйте вертикальную компоновку: УЗИП можно расположить рядом с автоматами;
• Не путайте с УЗО - этот прибор не реагирует на ток утечки, только на импульсы напряжения.
