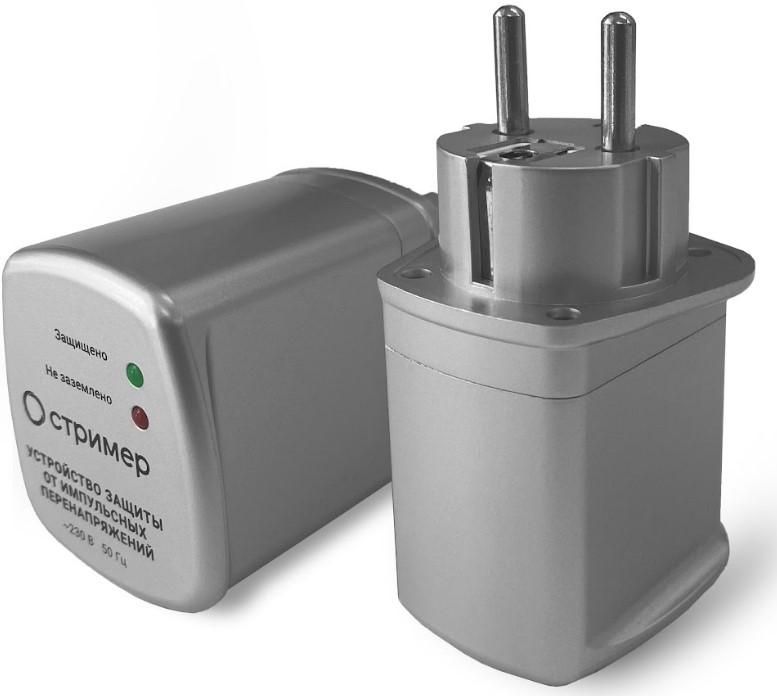

Устройство защиты от импульсных перенапряжений в розетку РИФ-Д-I+II 275/7 (1+1) Стример 112004

Устройство защиты от импульсных перенапряжений 230 В 1.5 кВ 20 кА с визуальным сигналом РИФ-Д-I+II 275/7 (1+1) от бренда Стример - это комбинированный УЗИП класса I+II, обеспечивающий защиту электрооборудования от молниевых и коммутационных скачков напряжения. Артикул 112004 предназначен для установки в бытовые и административные распределительные щиты с системой заземления TT, TN-S или TN-C-S.

Назначение и область применения

Устройство защиты от импульсных перенапряжений 230 В 1.5 кВ 20 кА с визуальным сигналом РИФ-Д-I+II 275/7 (1+1) защищает электронику и бытовую технику от повреждений, вызванных:

• прямыми ударами молнии в воздушные ЛЭП или молниезащиту здания;
• индуктированными перенапряжениями при грозах в радиусе до 1 км;
• коммутационными импульсами внутри электросети объекта (например, при включении мощных двигателей или компрессоров).

Подходит для жилых домов, офисов, магазинов, мастерских и других помещений с однофазным питанием 230 В. Одно устройство способно обеспечить защиту на площади до 60 м².

Технические характеристики

• Номинальное напряжение: 230 В - работает в стандартной сетевой сети 220–240 В переменного тока.
• Тип изделия: Ограничитель импульсных перенапряжений класса I+II - сочетает защиту от прямых ударов молнии (класс I) и вторичных импульсов (класс II).
• Защитное напряжение: 1,5 кВ - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания УЗИП.
• Максимальный разрядный ток: 40 кА - способно выдерживать одиночный импульс тока до 40 кА (по ГОСТ 30215).
• Количество полюсов: 2 - защищает фазный и нулевой проводники (L+N), не требует отдельного заземляющего провода.
• Способ монтажа: втычной - устанавливается прямо в розетку типа Е/F (C2/C3/C4 по ГОСТ 7396.1-89).
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды - применяется только внутри помещения.
• Система заземления: совместим с TT, TN-S, TN-C-S - не требует модификации существующего заземления.
• Сигнализация: оптическая - светодиоды показывают наличие питания, правильность заземления, состояние защиты и корректность подключения L/N.

Совместимость и монтаж

Работает с любыми розетками стандарта Е/F (тип C2, C3, C4). Монтируется просто: вставьте устройство в свободную розетку рядом с щитом или возле чувствительного оборудования. Никаких инструментов, болтов или проводов не требуется. После установки проверьте индикацию: горящий зелёный свет означает исправность. Красный свет - замена обязательна.

Не устанавливайте в удлинители или многорозеточные блоки - это снижает эффективность защиты. Для надёжности рекомендуется использовать розетку с заземляющим контактом, даже если устройство теоретически работает и без него.

Безопасность и стандарты

Соответствует требованиям ГОСТ 30215 и международному стандарту IEC 61643-11. Применяет технологию металл-оксидных варисторов (MOV) и газоразрядных трубок, что гарантирует долговечность и безопасность при срабатывании. Автоматически отключает цепь при выходе из строя, предотвращая риск перегрева или возгорания.

Преимущества

• Комбинированный класс I+II - одна единица заменяет два отдельных УЗИП.
• Встроенный визуальный контроль - сразу видно, работает ли защита, есть ли заземление и правильно ли подключены провода.
• Быстрая установка - не нужен доступ к щиту, не требуется отключение питания.
• Нет необходимости в дополнительном заземляющем проводе - работает в старых сетях без PE-проводника.
• Высокая помехоустойчивость - защищает от широкого спектра импульсов, включая наводки от частотных преобразователей и сварочных аппаратов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 исключает использование на улице, в сырых или пыльных местах.
• Не защищает от длительных перенапряжений (например, при обрыве нуля) - для этого нужны стабилизаторы или реле напряжения.
• Не рассчитан на работу в трёхфазных сетях - только для однофазных цепей 230 В.
• Не следует использовать в качестве основного средства защиты в промышленных объектах с высокой плотностью нагрузки - требуется комплексная система УЗИП.

Примеры использования

• Защита компьютеров, телевизоров, аудио- и видеотехники в квартире.
• Обеспечение безопасности медицинского оборудования в малых клиниках.
• Охранная сигнализация, системы автоматизации, серверы в офисах.
• Электронные платы управления в станках, насосах, холодильных установках.
• Дополнительная защита перед дорогостоящим оборудованием, установленным в конце длинной электропроводки.

Практические советы

• Перед установкой проверьте, чтобы розетка была исправна и имела контакт заземления - даже если УЗИП работает без него, надёжность выше при наличии PE.
• Заменяйте устройство при появлении красного индикатора - даже если техника продолжает работать, уровень защиты уже снижен.
• Не используйте адаптеры-переходники - они нарушают механический контакт и могут вызвать нагрев.
• Для больших объектов (>100 м²) рекомендуется установка нескольких устройств РИФ-Д-I+II 275/7 (1+1) в разных точках (например, в кухне, рабочем кабинете, гостиной).
• Проверяйте индикацию каждые 6 месяцев - особенно перед грозовым сезоном.
