Устройство защиты от импульсных перенапр. УЗИП для силовых сетей (Класс III) 275В FC-SAT-D OBO 5092816 Bettermann

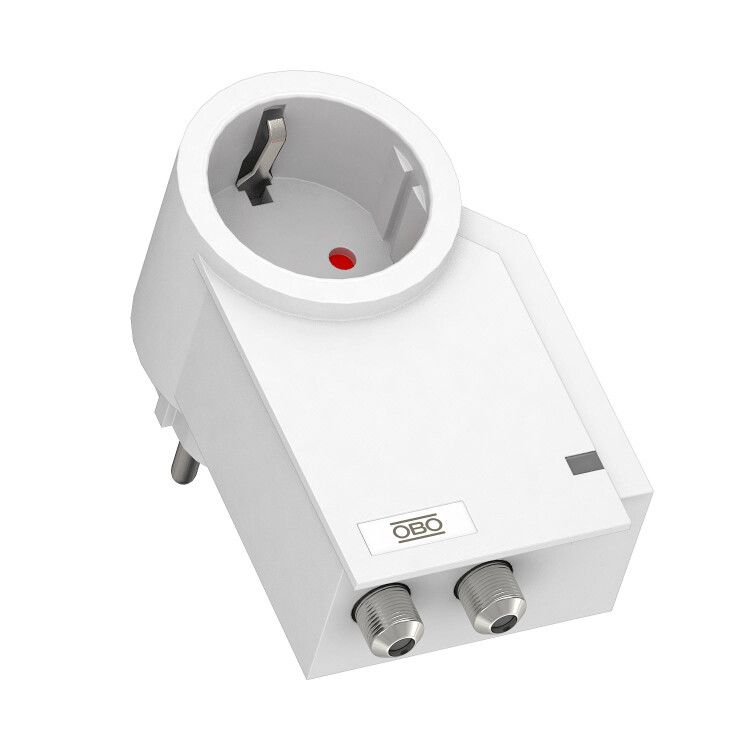

Устройство защиты от импульсных перенапряжений (УЗИП) для силовых сетей (Класс III), 275 В, FC-SAT-D - это компактный защитный модуль от OBO Bettermann, предназначенный для защиты чувствительного оборудования в спутниковых системах от импульсных скачков напряжения. УЗИП FC-SAT-D сочетает защиту силовой цепи и коаксиального сигнального канала в одном корпусе, обеспечивая надежную работу приемников и ресиверов.

Назначение и область применения

УЗИП FC-SAT-D используется для защиты оборудования в спутниковых телевизионных системах, таких как антенны, ресиверы, усилители сигналов и маршрутизаторы. Он защищает одновременно два контура: силовую сеть 230 В переменного тока и коаксиальный сигнал от спутниковой антенны. Подходит для установки внутри распределительных щитов, на DIN-рейке или рядом с оборудованием в местах входа кабеля.

Технические характеристики

• Номинальное напряжение переменного тока: 230 В - работает в стандартной бытовой сети.
• Номинальный ток нагрузки: 16 А - выдерживает ток потребления типичных устройств домашней электросистемы.
• Номинальный импульсный ток (8/20): 3 кА - способен рассеивать мощные импульсы, возникающие при грозовых разрядах.
• Уровень защиты L-N: 1,2 кВ - ограничивает перенапряжение между фазой и нулём до безопасного уровня.
• Уровень защиты L-PE / N-PE: 1,5 кВ - защищает от пробоя между фазой/нулем и землей.
• Защитное напряжение: 1200 В - максимальное напряжение, которое попадёт на защищаемое оборудование после срабатывания.
• Сигнальный канал:
  • Максимальное напряжение постоянного тока: 72 В
  • Максимальное напряжение переменного тока: 50 В
  • Номинальный ток нагрузки: 1,5 А
  • Частотный диапазон: 0–2400 МГц
  • Предельная частота: 2500 МГц
  • Сопротивление системы: 75 Ом
• Тип соединения: F-разъем - совместим с коаксиальными кабелями стандарта SAT (например, RG-6).
• Способ монтажа: втычной - легко устанавливается в специальные гнезда без инструментов.
• Количество силовых полюсов: 2 - защита по фазе и нулю (без заземления в силовой части).
• Степень защиты: IP20 - защищен от прикосновений пальцев и крупных предметов, но не от воды и пыли.
• Цвет: белый - соответствует интерьерным решениям в жилых помещениях.
• Сигнализация: оптическая - красный индикатор показывает состояние защиты (горит - работоспособно, погас - требуется замена).
• Кабель: в комплекте 0,5 м двойного экранированного кабеля с F-штекерами на обоих концах.

Совместимость и монтаж

УЗИП FC-SAT-D устанавливается встык через втычной контакт в специально подготовленное место - чаще всего в распределительном щите или рядом с ресивером. Кабель с F-разъемами уже подключен, что исключает необходимость самостоятельного подключения коаксиальной линии. Для силового подключения используются клеммы под провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении фазы и нуля. Не требует внешнего заземления, так как защита реализуется между L-N и L-PE/N-PE внутренними элементами.

Безопасность и стандарты

УЗИП FC-SAT-D соответствует требованиям EN 61643-11 (класс III/D) и имеет сертификат VDE. Это гарантирует соответствие европейским нормам безопасности для устройств защиты от импульсных перенапряжений. Компоненты проходят контроль качества производства OBO Bettermann. Индикация состояния позволяет своевременно выявить отказ устройства и предотвратить риск повреждения подключенного оборудования.

Преимущества

• Объединяет защиту силовой сети и сигнального кабеля в одном устройстве - экономит место и снижает количество точек подключения.
• Встроенный кабель с F-разъемами ускоряет монтаж и исключает ошибки при подключении коаксиальных линий.
• Оптический индикатор наглядно показывает состояние защиты - не нужен тестер для проверки работоспособности.
• Высокая частотная пропускная способность (до 2400 МГц) - не влияет на качество спутникового сигнала.
• Решение с защитой от несанкционированного доступа - предотвращает случайное отключение или демонтаж.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не применяется в системах с напряжением выше 72 В постоянного тока или 50 В переменного тока на сигнальном канале.
• Не заменяет класс I или II УЗИП - является вторичной защитой, должна использоваться вместе с основными устройствами на вводе.
• Не подходит для радиочастотных систем с импедансом отличным от 75 Ом (например, 50 Ом).
• Не рекомендован для прямого подключения к высоковольтным линиям или промышленному оборудованию с токами более 16 А.

Примеры использования

• Защита спутникового ресивера в квартире - установлен на DIN-рейке в этажном щите, подключен к антенне и розетке.
• Установка в домашнем медиацентре - защищает TV-приставку, усилитель и декодер от скачков напряжения при грозе.
• Подключение к системе “умный дом” с интегрированным спутниковым приемом - минимизирует риски выхода из строя плат управления.

Практические советы

• Перед установкой проверьте, чтобы напряжение на коаксиальном кабеле не превышало 72 В постоянного тока - особенно важно при наличии активных усилителей.
• Используйте только качественные коаксиальные кабели с волновым сопротивлением 75 Ом - иначе эффективность защиты снизится.
• Если индикатор погас, немедленно замените УЗИП FC-SAT-D - даже если оборудование работает, защита больше не действует.
• При монтаже в щите оставьте свободное пространство вокруг устройства - он может нагреваться при многократных срабатываниях.
• Не используйте адаптеры или удлинители для F-разъема - они нарушают экран и снижают уровень защиты.
