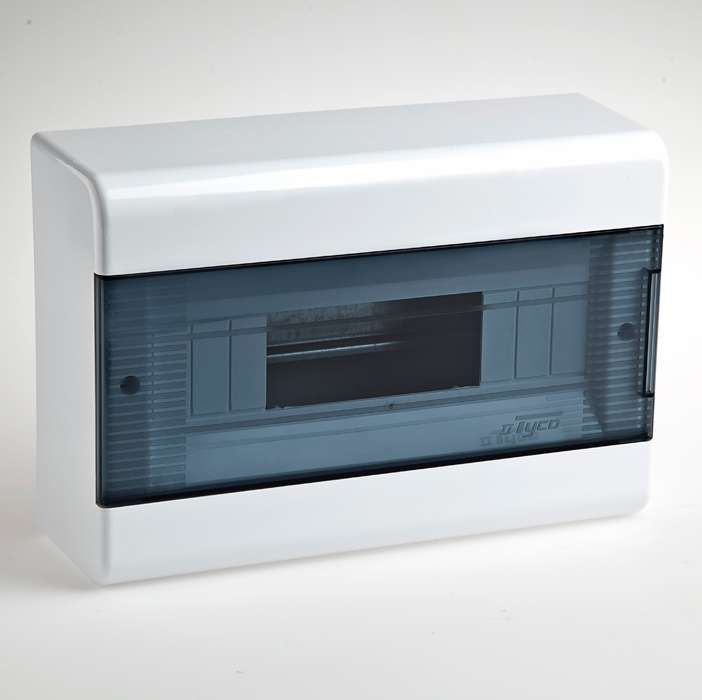

Щиток распределительный навесной на 12 модулей с дверцей белый IP40 (ЩРн-П-12) - 68012 TYCO

Щиток распределительный навесной на 12 модулей с дверцей белый IP40 (ЩРн-П-12) от Ruvinil предназначен для компактного монтажа автоматических выключателей и УЗО в жилых, офисных и производственных помещениях. Корпус из АБС-пластика обеспечивает надежную защиту внутренней проводки, а защелка на дверце позволяет легко получать доступ к оборудованию.

Назначение и область применения

ЩРн-П-12 используется для организации распределения электроэнергии внутри помещений. Подходит для установки до 12 модульных устройств: автоматов, УЗО, реле напряжения, счетчиков. Применяется в квартирах, частных домах, офисах, мастерских и других объектах с открытой проводкой. Не предназначен для улицы или сырых помещений из-за низкой степени защиты IP40.

Технические характеристики

• Тип изделия: Распределительный щит
• Способ монтажа: Навесной
• Количество модулей: 12 (стандарт 17,5 мм каждый)
• Количество рядов: 1
• Наличие DIN-рейки: Да (металлическая, для фиксации модульных аппаратов)
• Степень защиты: IP40 - защита от твердых предметов больше 1 мм, но не от воды
• Материал корпуса: АБС-пластик - прочный, ударостойкий, не поддерживающий горение
• Материал дверцы: Пластик
• Цвет: Белый
• Тип крышки: Закрытого типа с дверцей
• Тип запора: Защелка - быстрый доступ без инструментов
• Комплектация: Латунные шины N и PE, пластиковые опоры для нулевой шины, крепеж для монтажа

Совместимость и монтаж

ЩРн-П-12 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Монтаж выполняется на стену с помощью саморезов через отверстия в задней части корпуса. Для правильной сборки важно соблюдать порядок подключения: фаза - на автоматы, ноль - на шину N, земля - на шину PE. Шины уже установлены, их можно использовать сразу после монтажа щита. Диаметр отверстий под кабельные вводы - стандартные, без уплотнителей; при необходимости используйте дополнительные вводы с гермовводами.

Безопасность и стандарты

Щиток соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных устройств низкого напряжения. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц, но не защищает от брызг воды или влаги. Поэтому применение в ванных комнатах, подвалах или на улице недопустимо. Все материалы - самозагасающие, что снижает риск распространения пламени при перегрузках.

Преимущества

• Уже собранная DIN-рейка и шины - экономят время при монтаже
• Пластиковый корпус легкий и не требует заземления
• Защелка на дверце обеспечивает быстрый доступ без ключа
• Четко очерченная зона для 12 модулей - удобна для планирования нагрузок
• Белый цвет - хорошо сочетается с интерьером и визуально увеличивает пространство

Ограничения применения

• Не допускается использование во влажных средах (ванная, баня, подвал, улица)
• IP40 не защищает от брызг, пылевой взвеси высокой плотности или химически активных веществ
• Не рассчитан на установку мощных аппаратов свыше 63 A без проверки тепловой стойкости корпуса
• Не подходит для систем с повышенными механическими нагрузками (промышленные цеха с вибрацией)

Примеры использования

• Электрощит в квартире - распределение питания по комнатам, розеткам и освещению
• Офисный этаж - группировка автоматов для рабочих мест и серверной
• Гараж или мастерская - питание света, розеток и маломощного оборудования
• Подъездный щит в многоквартирном доме - временная или резервная установка

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 12 модулей - некоторые УЗО занимают 2–3 места
• Используйте кабели сечением до 10 мм2 - большие жилы могут повредить вводы
• При закрывании дверцы убедитесь, что провода не зажаты между корпусом и крышкой
• Для долговечности не устанавливайте щит рядом с источниками тепла (радиаторы, печи)
• ЩРн-П-12 от Ruvinil совместим с аналогичными изделиями от Рувинил и Tuso - замена возможна без переделки монтажа
