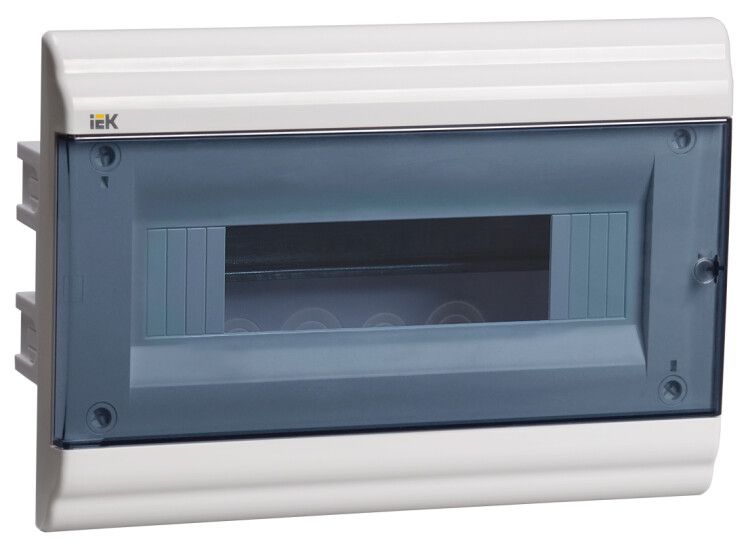

Корпус пластиковый встраиваемый на 12 модулей ЩРВ-П-12 IP41 (210х306х102мм) PRIME | MKP82-V-12-41-10 IEK

Бокс распределительный встраиваемый ЩРВ-П-12 пластиковый белый IP41 210х306х102мм от IEK (ИЭК) - это надёжный корпус для скрытой установки в стену, предназначенный для размещения модульных аппаратов в распределительных щитах осветительных и слаботочных сетей. Артикул mkp82-v-12-41-10 соответствует серии PRIME и обеспечивает долгую службу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

ЩРВ-П-12 используется для внутренней установки в стены зданий, где требуется компактное и защищённое размещение коммутационных устройств. Подходит для монтажа автоматических выключателей, УЗО, дифавтоматов, таймеров и других модульных приборов. Применяется в жилых домах, офисах, общественных зданиях и на объектах с осветительными сетями. Корпус не предназначен для открытой установки или внешнего монтажа.

Технические характеристики

• Количество модулей: 12 (стандартная DIN-рейка)
• Материал корпуса: АБС-пластик - прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Глубина монтажа: 72 мм - требует подготовленного углубления в стене
• Размеры корпуса: 210×306×102 мм (Ш×В×Г)
• Цвет: белый (RAL 9016)
• Тип крышки: закрытого типа с пластиковой дверью
• Наличие замка: да - механизм защёлки для предотвращения случайного открывания
• Климатическое исполнение: УХЛ3 - работает при температурах от -20 до +85 C
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРВ-П-12 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме DIN EN 60715). DIN-рейка уже установлена внутри корпуса и регулируется по глубине - позволяет точно выставить положение оборудования. Монтаж осуществляется методом скрытой установки: необходимо сделать в стене нишу размером минимум 210×306×72 мм. Кабели заводятся через выламываемые отверстия в боковых и нижних стенках - диаметр отверстий можно выбрать под нужный кабель. Дверца имеет возможность перенавески - её можно смонтировать справа или слева. Замок-защёлка позволяет опломбировать корпус для доступа только авторизованному персоналу.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени. Защита IP41 исключает попадание крупных твёрдых предметов и вертикально падающей воды - этого достаточно для помещений с нормальной влажностью, но недостаточно для ванных комнат, улиц или сырых цокольных этажей. Соответствие ТУ 27.90.33-003-83135016-2017 гарантирует соответствие требованиям к качеству и безопасности. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-225/19).

Преимущества

• Уже собранная DIN-рейка - экономит время на монтаже
• Суппорт для шин N/PE безопасен и удобен - не требует дополнительной фиксации
• Выламываемые отверстия позволяют гибко организовать ввод кабелей без сверления
• Перенавеска дверцы - адаптация под расположение проводки и удобство обслуживания
• Функция опломбирования - контроль доступа и соответствие правилам энергонадзора
• Пластиковая дверь не проводит ток - повышает безопасность при обслуживании

Ограничения применения

• Не подходит для установки на улице, в помещениях с постоянной высокой влажностью (баня, бассейн) или в местах с риском брызг - степень защиты IP41 слишком низкая
• Не рассчитан на установку мощных силовых аппаратов выше 100 А - возможен перегрев
• Не допускается использование в средах с агрессивными химическими веществами (например, в промышленных цехах с кислотами)
• Корпус некомплектный - не включает автоматы, УЗО, шины, клеммы; всё оборудование монтируется отдельно

Примеры использования

• Осветительный щит в квартире - размещение автоматов на группы света, розеток и кухонной техники
• Распределительный щит в офисном здании - управление групповым освещением и кондиционированием
• Подъездный щит многоквартирного дома - вводные автоматы и учётные устройства
• Системы управления освещением с таймерами и датчиками движения

Практические советы

• При подготовке ниши в стене оставьте запас 5–10 мм по каждой стороне - так проще вставить корпус и избежать трещин при затвердевании раствора
• Выбирайте кабели с диаметром не более 16 мм - большие кабели могут деформировать стенки корпуса при введении
• Если планируете использовать кабель-канал, проверьте модель: он подходит только для навесных вариантов, а ЩРВ-П-12 - встраиваемый
• Проверяйте плотность посадки дверцы после монтажа - если она плохо закрывается, возможно, неровно установлены рейки или есть перекос
• Для длительной работы в холоде (-20…-10 C) рекомендуется избегать частых включений/выключений - пластик становится хрупким
