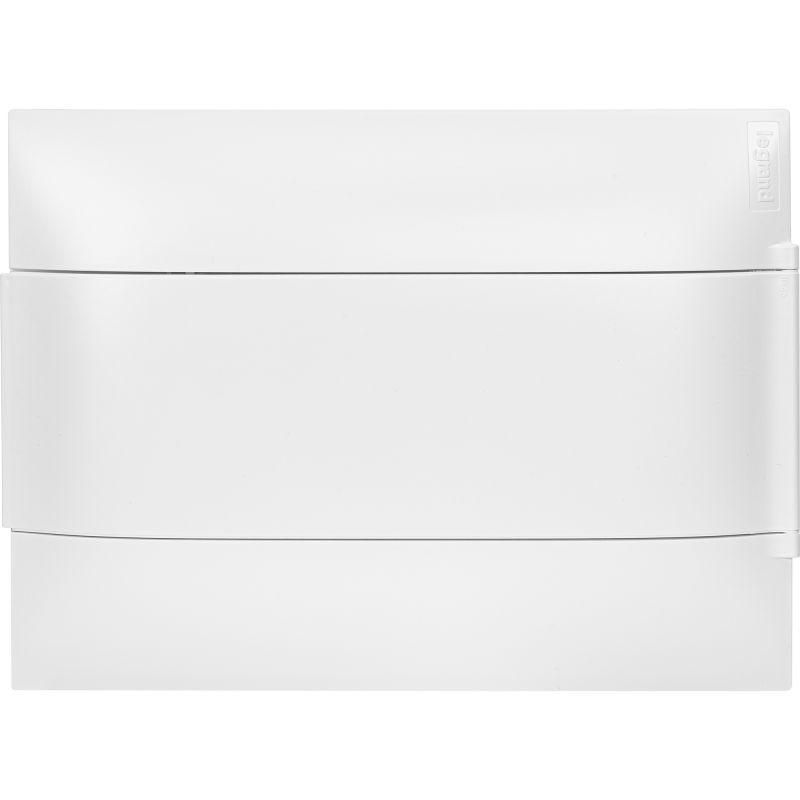

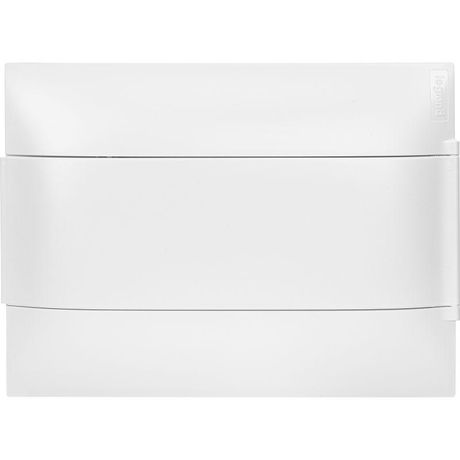

Щиток пластиковый навесной Practibox S 1х12 бел. дверь Leg 135601 Legrand

Пластиковый щиток навесной Practibox S 1X12 с белой дверью (ЩРн-П) от Legrand - компактный и надёжный корпус для сборки распределительных устройств в помещениях с умеренной влажностью. Щиток Practibox S 1X12 подходит для монтажа автоматических выключателей, УЗО и других модульных устройств на DIN-рейке, обеспечивая удобство обслуживания и безопасную изоляцию проводов.

Назначение и область применения

Пластиковый щиток Practibox S 1X12 предназначен для внутренней установки в жилых, офисных и административных зданиях. Он служит основным корпусом для распределительного щита, где размещаются модульные устройства: автоматы, УЗО, реле, счетчики. Подходит для монтажа в коридорах, квартирах, подъездах, технических помещениях. Не рекомендован для уличного использования или помещений с высокой запылённостью и влажностью.

Технические характеристики

• Количество модулей: 12 (соответствует ширине 12×17,5 мм = 210 мм)
• Глубина корпуса: 76 мм (монтажная и полезная одинаковые - всё пространство доступно для монтажа)
• DIN-рейка: встроена, совместима со стандартными рейками типа TS35
• Степень защиты: IP40 - защищает от твёрдых предметов более 1 мм, но не от воды
• Материал корпуса: самозагасающий пластик (поликарбонат), соответствует требованиям UL94 V-0
• Цвет: белый (RAL 9003)
• Тип крышки: с прорезями для прохода проводов, позволяет легко выводить кабели без демонтажа
• Способ монтажа: открытая навесная установка на стену
• Возможность расширения: да - можно комбинировать с другими щитками Practibox через специальные переходники

Совместимость и монтаж

Пластиковый щиток Practibox S 1X12 совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке. Для монтажа требуется предварительно закрепить корпус на стене с помощью четырёх винтов (не входят в комплект). Крышка фиксируется двумя защёлками - открывается без инструментов. Прорези в крышке позволяют вводить кабели до установки модулей. Глубина 76 мм достаточна для большинства однополюсных и двухполюсных автоматов, но не подходит для габаритных устройств с крупными клеммниками или трёхфазных УЗО с большим количеством проводов.

Безопасность и стандарты

Корпус Practibox S 1X12 изготовлен из самозагасающего пластика, соответствует нормам UL94 V-0 - материал не поддерживает горение. Степень защиты IP40 гарантирует, что внутрь не попадут твёрдые предметы диаметром более 1 мм, например, отвёртки или металлическая стружка. Однако щиток не герметичен - не предназначен для влажных зон, таких как ванные комнаты или подвалы с постоянной сыростью.

Преимущества

• Удобная система прорезей в крышке - позволяет вести кабели без снятия крышки
• Легкий вес и простота монтажа - подходит для быстрого монтажа даже новичкам
• Возможность расширения - несколько щитков Practibox можно объединить в одну систему
• Чёткая маркировка внутри - есть места для этикеток и схем
• Высокая механическая прочность пластика - не деформируется при правильном монтаже

Ограничения применения

• Не использовать в условиях повышенной влажности (ванная, бассейн, подвалы)
• Не применять вне помещений - IP40 не защищает от осадков и пыли
• Не подходят для установки мощных аппаратов с большими радиаторами или габаритными клеммами
• Не предназначены для прямого контакта с токоведущими частями - все провода должны быть изолированы и правильно заведены

Примеры использования

• Электрощиток в квартире - распределение питания по розеткам, свету и кухонному оборудованию
• Аварийный щит в офисе - автономное питание сигнализаций и emergency-систем
• Распределительный щит в подъезде - учёт и управление освещением лестничных клеток
• Индивидуальный щиток для домашнего оборудования - насосы, системы вентиляции, теплые полы

Практические советы

• Перед монтажом проверьте, чтобы глубина 76 мм была достаточной для всех планируемых устройств - особенно для УЗО с кросс-проводкой
• Используйте кабельные вводы (например, Legrand KF) для герметизации входов - хотя IP40 не требует герметизации, это продлит срок службы
• При расширении системы используйте только оригинальные переходники от Legrand - другие могут нарушить целостность защиты
• Не перегружайте щиток: 12 модулей - максимум; если нужно больше - выбирайте Practibox S 1X18 или комбинируйте два щитка
• При замене крышки всегда используйте оригинал - несовместимые крышки могут не плотно закрываться, снижая уровень безопасности
