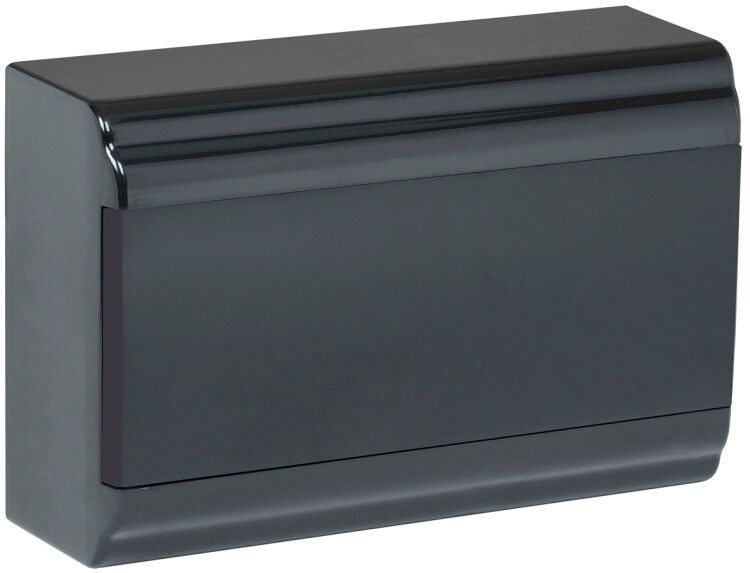

Корпус пластиковый навесной на 12 модулей ЩРН-П-12 PRIME черный IP41 | MKP13-N-01-12-41-K02 IEK

Корпус модульный пластиковый навесной ЩРН-П-12 черный IP41 от IEK (ИЭК) - компактный щиток для открытой установки в жилых помещениях, предназначенный для размещения модульных устройств: автоматов, УЗО, дифавтоматов и других элементов осветительной сети. Артикул mkp13-n-01-12-41-k02 соответствует серии PRIME и обеспечивает надежную защиту при ограниченных условиях эксплуатации.

Назначение и область применения

ЩРН-П-12 черный IP41 предназначен для внутренней установки в квартирах, домах и других объектах с контролируемым микроклиматом. Используется как распределительный щиток для группового учета и защиты осветительных цепей, розеточных контуров и бытовой аппаратуры. Подходит для монтажа на стену в местах, где нет воздействия воды, пыли высокой концентрации или механических повреждений.

Технические характеристики

• Количество модулей: 12 (один ряд)
• Материал корпуса: АБС-пластик - прочный, ударопрочный, устойчивый к перепадам температур
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа - герметичная, с фиксацией, предотвращает доступ к токоведущим частям при закрытом положении
• DIN-рейка: есть - стандартная 35 мм, совместима со всеми типовыми модульными устройствами
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным климатом, включая холодные зимние периоды
• Диапазон рабочих температур: от -25 до +85 C - позволяет использовать в неотапливаемых помещениях, например, на лестничных клетках или в подъездах
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Цвет: черный - матовая поверхность, не бликуют, хорошо сочетается с современными интерьерами

Совместимость и монтаж

ЩРН-П-12 черный IP41 совместим с любыми модульными устройствами, установленными на DIN-рейке шириной 35 мм. Монтаж осуществляется открытым способом - крепление выполняется через отверстия в задней стенке корпуса с помощью дюбелей или саморезов. Корпус не требует специального инструмента для сборки: крышка фиксируется на защелках, легко открывается и закрывается. Диапазон допустимых габаритов модулей - стандартный (18 мм на один модуль). Установка возможна на деревянные, бетонные и кирпичные стены.

Безопасность и стандарты

Корпус выполнен из самозагасающего АБС-пластика, соответствует требованиям безопасности для электроустановок в жилых зонах. Степень защиты IP41 обеспечивает минимальную безопасность от случайного контакта с токоведущими частями и попадания влаги. Соответствует ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения. Применение в соответствии с рекомендациями проектировщика снижает риск возникновения аварийных ситуаций.

Преимущества

• Удобство сборки: заранее продуманная форма корпуса и фиксаторы крышки позволяют собрать щиток без лишних усилий
• Эстетика: черный цвет и минимализм дизайна делают ЩРН-П-12 незаметным в интерьере
• Долговечность: материал АБС-пластик не корродирует, не деформируется при перепадах температур
• Готовый к использованию: наличие DIN-рейки и закрытой крышки исключает необходимость доработки перед установкой

Ограничения применения

ЩРН-П-12 черный IP41 не предназначен для:

• установки во влажных помещениях (ванная, баня, подвал с постоянной сыростью)
• наружного монтажа - степень защиты IP41 недостаточна для защиты от дождя, снега или пылевых бурь
• промышленных объектов с высоким уровнем запыленности или химически активной средой
• монтажа в местах с постоянным механическим воздействием (например, рядом с дверью или в проходе)

Примеры использования

• Распределительный щиток в однокомнатной квартире - 12 модулей достаточно для автомата на освещение, двух УЗО на розетки и таймера
• Щиток на лестничной площадке - для управления светом в подъезде с использованием датчиков движения
• Временная установка в ремонтируемых помещениях - как временный распределительный пункт до замены на шкаф

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 12 модулей - учтите, что некоторые дифавтоматы занимают 2–4 модуля
• Не используйте щиток в помещениях с температурой ниже -25 C - хотя заявлен нижний порог, длительная работа при экстремально низких температурах может снизить эластичность пластика
• При креплении на стену используйте анкерные болты или дюбели подходящего диаметра - корпус не выдерживает значительной нагрузки
• Для удобства обслуживания оставьте свободное место вокруг щита - не менее 10 см спереди для доступа к крышке
• ЩРН-П-12 от IEK (ИЭК) - артикул mkp13-n-01-12-41-k02 - идеален для проектов с рекомендованным ассортиментом, так как полностью согласован с другими изделиями серии PRIME
