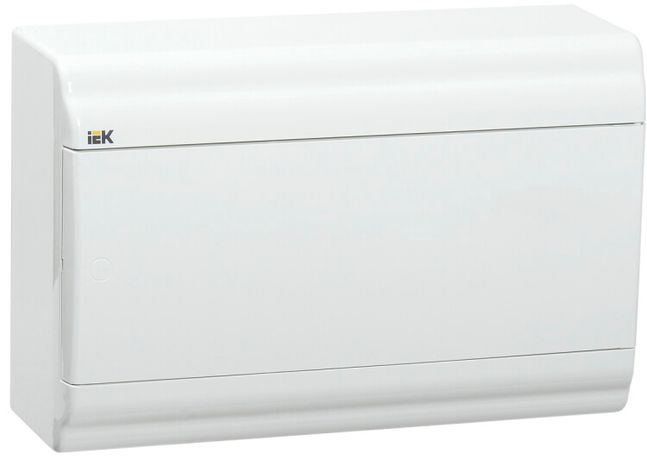

Корпус пластиковый навесной на 12 модулей ЩРН-П-12 IP41 (190х290х100мм) PRIME белая дверь | MKP82-N-12-WD-41-10 IEK

Бокс ЩРН-П-12 модулей навесной пластиковый белый с белой дверью IP41 от IEK (ИЭК), артикул mkp82-n-12-wd-41-10, предназначен для компактной и безопасной установки модульных аппаратов в распределительных щитах открытого монтажа. Корпус из АБС-пластика обеспечивает надежную защиту от внешних воздействий и легко интегрируется в бытовые и коммерческие объекты.

Назначение и область применения

Бокс ЩРН-П-12 модулей навесной пластиковый белый с белой дверью IP41 используется для монтажа модульных устройств в осветительных и слаботочных сетях. Подходит для установки автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств шириной 17,5 мм на одну DIN-рейку. Применяется в жилых домах, офисах, торговых центрах, подъездах и других помещениях с контролируемой средой. Навесная установка позволяет использовать бокс там, где невозможно или невыгодно делать штробление стен.

Технические характеристики

• Количество модулей: 12 (соответствует 12 стандартным модулям по 17,5 мм)
• Наличие DIN-рейки: да, однорядная, фиксированная
• Материал корпуса: АБС-пластик - прочный, ударопрочный, не поддерживающий горение
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В - рассчитан на работу в однофазных и трехфазных сетях до 400 В переменного тока
• Цвет: белый, матовая поверхность, не требует покраски
• Климатическое исполнение: УХЛ3 - допускает эксплуатацию в условиях повышенной влажности и перепадов температур
• Диапазон рабочих температур: от -25 до +85 C - подходит для неотапливаемых помещений, чердаков, технических площадок
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Бокс ЩРН-П-12 модулей навесной пластиковый белый с белой дверью IP41 совместим со всеми стандартными модульными устройствами, соответствующими ГОСТ Р МЭК 60947-2 и IEC 60898. Для монтажа требуется только крепление на стену с помощью саморезов через отверстия в задней стенке корпуса. Крышка открывается на петлях, что удобно при обслуживании. Отсутствие внутреннего крепления для проводов требует предварительной организации вывода и фиксации кабелей снаружи или с использованием кабельных вводов (не входят в комплект).

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, соответствует требованиям пожарной безопасности. Степень защиты IP41 исключает попадание крупных предметов и защищает от конденсата и вертикальных потоков воды - этого достаточно для сухих и нормально влажных помещений. Соответствует ТУ 27.90.33-003-83135016-2017, разработанному с учетом требований к электроустановкам в зонах с ограниченным доступом.

Преимущества

• Простая сборка: все элементы корпуса уже собраны, не требуют дополнительной фиксации рейки
• Удобство обслуживания: дверца плотно закрывается, имеет замок, не требует инструментов для открытия
• Эстетичный вид: белый цвет и гладкая поверхность хорошо сочетаются с современным интерьером
• Высокая долговечность: материал АБС-пластика не корродирует, не деформируется под нагрузкой
• Поддержка стандарта PRIME: серия IEK (ИЭК) PRIME гарантирует совместимость с другими изделиями этой линейки

Ограничения применения

• Не предназначена для установки во влажных местах с постоянным контактом с водой - IP41 недостаточно для бань, улиц, подвалов с протечками
• Не рекомендуется для мощных силовых щитов с большим количеством кабелей - внутреннее пространство ограничено, не предусмотрены кабельные каналы
• Отсутствуют встроенные кабельные вводы - необходимо докупать и монтировать их отдельно
• Не подходит для взрывоопасных зон - не имеет взрывозащиты

Примеры использования

• Щиток на этаже многоквартирного дома для группового автомата и УЗО по квартирам
• Осветительный щит в офисном помещении с управлением светом по таймеру
• Распределительный бокс в подъезде для счетчиков и автоматов на несколько квартир
• Технический щит в кладовой или на чердаке с терморегулятором и реле

Практические советы

• Перед монтажом проверьте, что количество модулей (12) соответствует вашему оборудованию - учтите, что некоторые устройства занимают 2–3 модуля
• Используйте кабельные вводы M20 или M25 (продаваемые отдельно) для герметизации входа кабеля - особенно важно при высокой влажности
• При установке в холодных помещениях убедитесь, что температура не опускалась ниже -25 C до начала работы - материал становится хрупким при экстремальном холоде
• Для длительной эксплуатации периодически проверяйте состояние замка и уплотнителей дверцы - они не меняются, но могут запыляться
• Бокс ЩРН-П-12 модулей навесной пластиковый белый с белой дверью IP41 от IEK (ИЭК) - один из самых популярных решений в линейке PRIME; выбирайте его, когда нужна надежность без лишних функций
