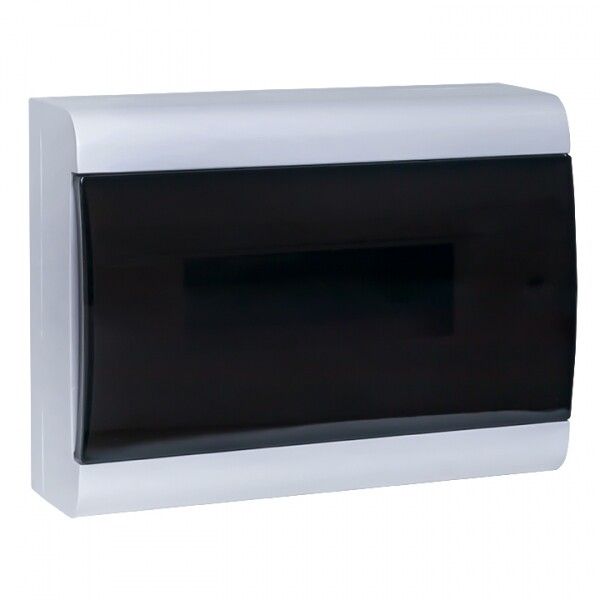

Щит распределительный ЩРН-П-12 (промышленная упаков ка) IP41 EKF Basic - pb-n-12-bas

Щит распределительный ЩРН-П-12 промышленная упаковка IP41 Basic от EKF серии Basic — компактный корпус из прочного пластика для монтажа модульной аппаратуры в бытовых и коммерческих объектах. Подходит для установки автоматов, УЗО, счётчиков и других устройств на DIN-рейку.

Назначение и область применения

Щит распределительный ЩРН-П-12 промышленная упаковка IP41 Basic предназначен для внутренней установки в жилых домах, офисах, магазинах и других помещениях с невысокими требованиями к защите от внешних воздействий. Внутри него размещают модульные устройства: автоматические выключатели, устройства защитного отключения (УЗО), таймеры, счётчики электроэнергии и другие элементы распределительной сети.

Технические характеристики

• Количество модулей DIN: 12 — позволяет установить до 12 стандартных модулей шириной 17,5 мм каждый
• Степень защиты: IP41 — защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик — ударопрочный, не поддерживающий горение, глянцево-белый цвет
• Количество рядов: 1 — однорядная компоновка, оптимальна для простых распределительных схем
• DIN-рейка: есть — предустановленная металлическая рейка для фиксации модулей
• Способ монтажа: открытая установка — крепится на стену с помощью шурупов

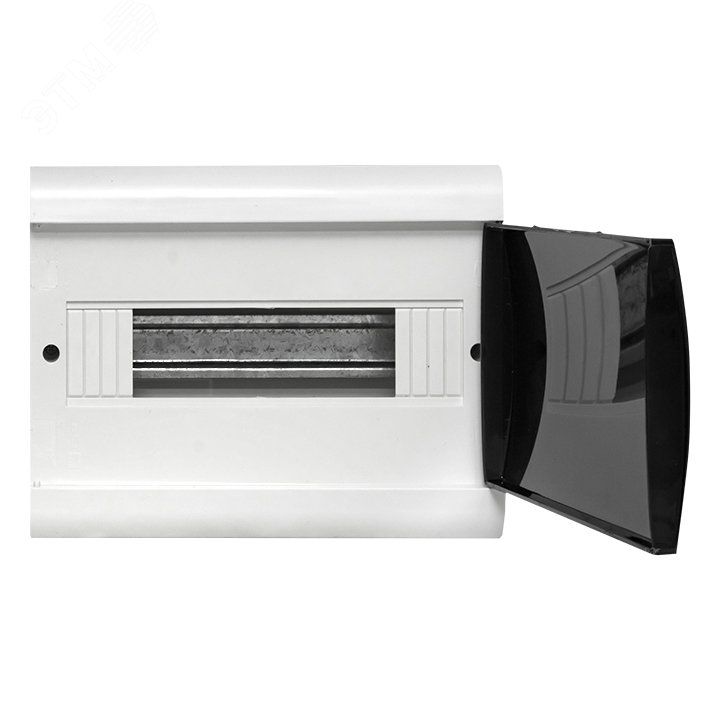

• Прозрачная крышка: да — обеспечивает визуальный контроль состояния модулей без открывания дверцы
• Тип покрытия: затемнённая дверца — снижает бликование, улучшает эстетику в интерьере
• Гарантийный срок: 60 месяцев — длительная гарантия на целостность корпуса и комплектацию

Совместимость и монтаж

Щит распределительный ЩРН-П-12 промышленная упаковка IP41 Basic совместим со всеми стандартными модулями, соответствующими DIN EN 60947-7-1. Монтаж выполняется на ровную поверхность с использованием двух крепёжных отверстий сзади. Для удобства сборки основание корпуса выполнено с минимальной высотой — это создаёт больше места для прокладки и подключения проводов внутри. Прозрачная крышка позволяет проверять состояние контактов и индикаций без вскрытия дверцы. Кабельные вводы не предусмотрены — требуется самостоятельная герметизация через подходящие вводы или муфты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Корпус выполнен из самозатухающего ABS-пластика, не распространяющего пламя. Степень защиты IP41 соответствует ГОСТ 14254, обеспечивая безопасность при случайном прикосновении к токоведущим частям и защищает от попадания крупной пыли и капель воды сверху.

Преимущества

• Эстетичный дизайн: глянцевый белый корпус и затемнённая дверца хорошо сочетаются с современным интерьером
• Удобство сборки: низкий профиль основания увеличивает рабочее пространство для монтажника
• Визуальный контроль: прозрачная крышка позволяет контролировать работу модулей без доступа внутрь
• Долговечность: материал ABS устойчив к механическим повреждениям и перепадам температур
• Поддержка стандарта: совместимость с любыми модулями на DIN-рейке

Ограничения применения

Щит распределительный ЩРН-П-12 промышленная упаковка IP41 Basic не предназначен для установки на улице, в сырых помещениях (бассейны, подвалы с постоянной влажностью) или местах с риском брызг, струй воды или пылевых выбросов. IP41 недостаточно для промышленных зон с высокой запылённостью или агрессивной средой. Также не рекомендуется использовать в условиях экстремальных температур ниже -10°C и выше +40°C без дополнительного теплового регулирования.

Примеры использования

• Распределительный щит в квартире — для групп освещения, розеток и кухонной техники
• Административный офис — управление питанием компьютеров, принтеров, кондиционеров
• Магазин или кафе — организация питания светильников, холодильного оборудования, POS-систем
• Общественные здания — вестибули, лифтовые холлы, кладовые

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия совпадают с точками крепления на стене — используйте уровень
• Не забудьте продумать способ ввода кабелей: при необходимости установите кабельные вводы с уплотнителями
• При подключении проводов оставляйте запас длины — это упростит замену модулей в будущем
• Щит распределительный ЩРН-П-12 промышленная упаковка IP41 Basic не требует специального обслуживания, но периодически проверяйте затяжку креплений и состояние дверцы
• Для систем с большим количеством модулей рассмотрите модели с 18–24 модулями — этот щит ограничен 12 местами
