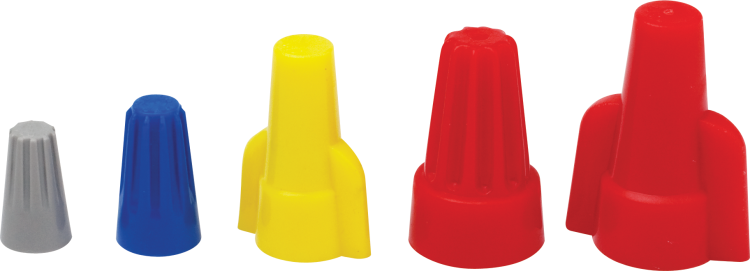

Зажим соединительный изолирующий 71 901 NSC-4-Y-B5 желт. (уп.5шт) Navigator 71901 19565

Зажим соединительный изолирующий 71 901 NSC-4-Y-B5 желтый (упаковка 5 штук) - это надёжное решение для быстрого и безопасного соединения нескольких проводов в распределительных коробках, щитах и на оборудовании. Бренд Navigator предлагает этот зажим в серии NSC, где каждый элемент сочетает прочность корпуса и простоту монтажа.

Назначение и область применения

Зажим 71 901 NSC-4-Y-B5 предназначен для электрического соединения, изоляции и фиксации пучка проводов. Подходит для работы в условиях, где важны компактность, устойчивость к перепадам температур и долговечная изоляция. Часто используется в промышленной автоматизации, системах освещения, на транспорте и в бытовых электросетях.

Технические характеристики

• Максимальное сечение кабеля: до 11 мм2 - позволяет подключить медные провода до 2,5–4 мм2 каждую жилу (в зависимости от числа жил).
• Номинальное напряжение: 450 В - обеспечивает безопасную работу в сетях до 400 В переменного тока.
• Номинальный ток: 25 А - выдерживает нагрузки типичных бытовых и промышленных цепей.
• Количество жил: 2–5 - можно соединить от двух до пяти проводов одновременно.
• Тип соединения: скрутка - внутренние металлические пластины плотно сжимают провода при затяжке.
• Материал корпуса: полиамид (нейлон 66) - высокая механическая прочность, устойчивость к химическим воздействиям и самозагасание пламени.
• Цвет: жёлтый - визуально отличается от других зажимов, удобен для маркировки цепей.
• Ширина ячейки: 14,1 мм - определяет габариты установки в распределительном устройстве.
• Рабочая температура: от –40 C до +120 C - работает в холодных помещениях и рядом с нагревательными элементами.
• Количество контактов: один - каждый зажим соединяет все провода между собой одним узлом.

Совместимость и монтаж

Зажим 71 901 NSC-4-Y-B5 монтируется методом навинчивания: достаточно вставить подготовленные провода (без зачистки до основания изоляции) и закрутить крышку до упора. Для правильного соединения важно:

• Не превышать максимальное сечение 11 мм2 - иначе контакт будет плохой, возможен перегрев.
• Использовать только одножильные или многожильные провода с хорошей прессовкой - слабые жилы могут выпасть при вибрации.
• Учитывать ширину ячейки 14,1 мм при размещении в коробке или щите - требуется минимум 15 мм свободного места вокруг.

Безопасность и стандарты

Корпус выполнен из самозагасающего полиамида, что соответствует требованиям UL94 V-0. Напряжение 450 В и ток 25 А обеспечивают соответствие нормам для бытовых и промышленных установок. Продукт не содержит свинца и соответствует RoHS. Сертификаты CE и CCC подтверждают соответствие международным стандартам безопасности.

Преимущества

• Нет необходимости в пайке или сварке - экономит время при монтаже.
• Высокая степень защиты от окисления благодаря герметичному корпусу.
• Удобная цветовая маркировка - жёлтый цвет легко выделяет цепи в сложных схемах.
• Стойкость к вибрациям и перепадам температур - идеален для оборудования и транспорта.
• Упаковка по 5 штук - оптимальна для запаса на объекте, снижает потери при работе.

Ограничения применения

• Не применяется для алюминиевых проводов - материал зажима рассчитан исключительно на медь.
• Не рекомендован для постоянного погружения в воду - хотя IP-класс не указан, герметичность не является полной.
• Не подходит для частых демонтажей - многократное открывание снижает силу зажима.
• Не использовать в средах с агрессивными химикатами (например, растворители, масла) - даже прочный полиамид может повреждаться.

Примеры использования

• Подключение группы светильников в распределительной коробке квартиры.
• Объединение проводов управления на станке с ЧПУ.
• Соединение кабелей в панели управления лифтом.
• Фиксация проводов в теплицах или на улице - при условии защиты от прямого попадания воды.

Практические советы

• Перед монтажом зачищайте провода на 8–10 мм - слишком длинная зачистка может вызвать замыкание между жилами внутри зажима.
• Проверяйте плотность затяжки: крышка должна закрываться без усилия, но не болтаться после завинчивания.
• При использовании в местах с вибрацией (двигатели, насосы) дополнительно фиксируйте зажим 71 901 NSC-4-Y-B5 хомутом или клеем.
• Храните в сухом месте - даже полиамид чувствителен к длительному воздействию влаги при высоких температурах.
• Этот зажим - часть серии NSC от Navigator; другие модели этой серии совместимы по принципу монтажа, но имеют другое число жил и сечение.
