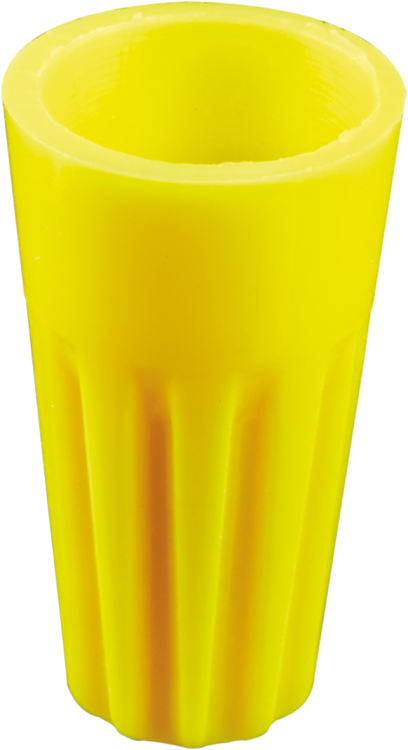

Соединитель проводов СИЗ-4 3.5-11.0 желт. NSC-4-Y (уп.50шт) Navigator 71138 17255

Соединитель проводов СИЗ-4 3.5-11.0 желтый (упаковка 50 штук) от бренда Navigator предназначен для безопасного и надёжного соединения многожильных проводов сечением 3,5–11 мм2. Этот тип соединителя - один из самых распространённых в бытовых и промышленных электромонтажных работах. Упаковка содержит 50 единиц, что удобно для крупных проектов.

Назначение и область применения

Соединитель проводов СИЗ-4 3.5-11.0 желтый (упаковка 50 штук) используется для создания электрического контакта между двумя и пятью одножильными или многожильными медными проводами. Он выполняет три функции сразу: соединяет провода, изолирует место стыка и механически фиксирует пучок. Подходит для внутренней проводки в распределительных коробках, подключения светильников, розеток, автоматических выключателей, а также для монтажа на станках, конвейерах и другом оборудовании с низкими требованиями к вибрации.

Технические характеристики

• Сечение проводов: 3,5 – 11 мм2 - оптимальная зона для медных жил, не рекомендовано использование с алюминием;
• Номинальное напряжение: 450 В - соответствует сетям 220/380 В;
• Номинальный ток: 25 А - допустимая нагрузка при нормальных условиях;
• Материал корпуса: полиамид (нейлон 66) - прочный, устойчив к химическому воздействию и самозатухающий;
• Рабочая температура: от -40 C до +120 C - подходит для холодных помещений и нагреваемых зон;
• Наружный диаметр: 14,1 мм - совпадает с шириной ячейки, важно при компактной укладке в коробках;
• Количество жил: 2–5 - нельзя использовать для одного или более чем пяти проводов;
• Цвет: жёлтый - стандартизированная цветовая маркировка для данного класса сечений;
• Способ монтажа: навинчивание - требует поворота на 3–5 оборотов после вставки проводов.

Совместимость и монтаж

Соединитель проводов СИЗ-4 3.5-11.0 желтый (упаковка 50 штук) совместим только с медными проводами. Для алюминиевых или комбинированных жил требуется другой тип соединителя. Перед установкой зачищают изоляцию на 10–12 мм - слишком длинный конец снижает контакт, слишком короткий - не попадёт в резьбу. После ввода проводов в зажим необходимо плотно закрутить корпус по часовой стрелке до упора. Монтаж можно выполнять руками - инструмент не нужен. Групповое расположение нескольких СИЗ-4 в одной коробке требует соблюдения минимального шага между ними - не менее 5 мм, чтобы избежать перегрева.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида, который не поддерживает горение - соответствие требованиям пожарной безопасности. Соответствует ГОСТ Р 50597-93 для изолирующих зажимов. Напряжение 450 В обеспечивает запас по сравнению с обычными сетями 220/380 В. Применение в помещениях с повышенной влажностью возможно, но не рекомендуется для открытого монтажа вне защиты - не имеет IP-защиты.

Преимущества

• Универсальность - покрывает широкий диапазон сечений (3,5–11 мм2) одним типоразмером;
• Высокая механическая прочность - корпус не деформируется при затяжке и не трескается при температурных колебаниях;
• Стойкость к химии - не боится масла, кислот, солей, что особенно ценно в промышленных условиях;
• Лёгкий монтаж - не требует пайки, сварки или специального инструмента;
• Цветовая маркировка - жёлтый цвет сразу указывает на подходящий диапазон сечений, исключает ошибку при выборе.

Ограничения применения

• Не применяется для алюминиевых проводов - риск окисления и потери контакта;
• Не рассчитан на постоянную вибрацию - не подходит для двигателей, насосов, транспортеров без дополнительной фиксации;
• Не имеет степени защиты IP - нельзя использовать во влажных местах без герметичной коробки;
• Не допускается повторное использование - после демонтажа пластик теряет эластичность, соединение становится ненадёжным;
• Не следует применять для проводов меньше 3,5 мм2 - они проскользнут внутри, не зафиксируются.

Примеры использования

• Подключение группы точечных светильников в распределительной коробке;
• Объединение фазных проводов перед входом в автоматический выключатель;
• Соединение проводов в щите управления станком с частотным преобразователем;
• Монтаж освещения в холодном цеху при температуре ниже 0 C - благодаря рабочему диапазону до -40 C.

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковый материал (медные) и сечение в пределах 3,5–11 мм2;
• Если проводов больше пяти - используйте два СИЗ-4 последовательно, а не пытайтесь вставить всё в один;
• При работе в tight-коробках учитывайте внешний диаметр 14,1 мм - планируйте свободное пространство;
• Для долговечности не перетягивайте - достаточно 3–5 оборотов; лишнее усилие может повредить резьбу;
• Храните в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды снижает срок службы;
• Артикулы 17255 и 71138 - это одна и та же продукция от Navigator Group, различаются только номера поставщиков.
