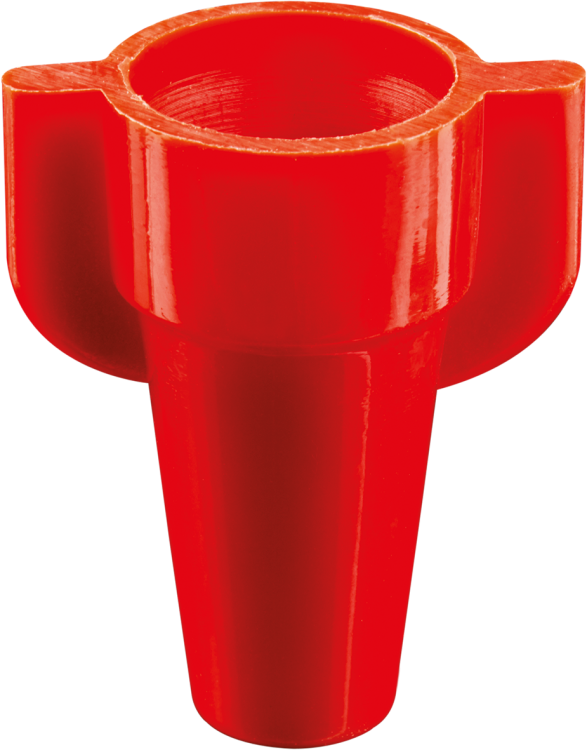

Соединитель проводов СИЗ-8 4.5-12.5 красн. NSC-8-R (уп.50шт) Navigator 71141 17258

Соединитель проводов самоизолирующий СИЗ-8 4.5-12.5 мм2 красный (50 шт) от бренда Navigator предназначен для надёжного и безопасного соединения медных проводов сечением 4,5–12,5 мм2. Этот тип соединителя сочетает функции скрутки, изоляции и механической фиксации в одном компактном элементе. Артикулы 17258 и 71141 соответствуют серийной линейке NSC, используемой в бытовых и промышленных сетях.

Назначение и область применения

Соединитель проводов самоизолирующий СИЗ-8 4.5-12.5 мм2 красный (50 шт) используется для создания временных или постоянных электрических соединений между двумя, тремя или четырьмя одножильными или многожильными проводниками. Применяется в распределительных коробках, щитах, на участках прокладки кабеля, где требуется исключить открытую скрутку. Подходит для внутренних работ в помещениях и защищённых наружных условиях - например, в электрооборудовании, освещении, системах автоматизации.

Технические характеристики

• Сечение провода: 4,5 – 12,5 мм2 - подходит для проводов 1,5–2,5 мм2 (многожильные) и 2,5–4 мм2 (одножильные); максимальная нагрузка достигается при использовании 4 жил одинакового сечения.
• Номинальный ток: 25 А - обеспечивает устойчивую передачу энергии без перегрева при нормальных условиях эксплуатации.
• Номинальное напряжение: 220 В - рассчитан на использование в однофазных цепях переменного тока; не рекомендован для высоковольтных систем выше 250 В.
• Рабочая температура: от -40 C до +120 C - выдерживает экстремальные колебания, включая холодные условия (например, чердачные помещения) и нагрев рядом с мощными устройствами.
• Материал корпуса: полиамид (нейлон 66) - прочный, самозагасаемый материал, не поддерживающий горение, устойчив к воздействию масел, кислот и солевых растворов.
• Наружный диаметр: 23 мм - позволяет легко помещать в стандартные распределительные коробки и клеммники.
• Количество жил: 2–4 - оптимально для соединения двух-четырёх проводов одного типа; более трёх жил требует равномерного заполнения для сохранения герметичности.
• Цвет: красный - цветовая маркировка для удобства идентификации в сложных схемах, особенно при работе с несколькими группами проводов.

Совместимость и монтаж

Соединитель проводов самоизолирующий СИЗ-8 4.5-12.5 мм2 красный (50 шт) совместим с медными проводами любого исполнения - одножильными, многожильными, с ПВХ или резиновой изоляцией. Монтаж выполняется путём навинчивания: после предварительной скрутки жил вручную, соединитель плотно закручивается до упора. Направление вращения не имеет значения. Для лучшего контакта важно, чтобы все жили были полностью введены в корпус и не торчали наружу. После установки изоляция остаётся целостной, внешняя оболочка не повреждается. Установка не требует специнструментов - достаточно рук.

Безопасность и стандарты

Производитель указывает соответствие требованиям безопасности: материал корпуса не поддерживает горение, что снижает риск возгорания при КЗ или перегрузке. Соответствует принципам ГОСТ Р 50920-2004 для изолирующих зажимов. Отличается повышенной химической стойкостью - не деформируется при попадании синтетических масел, моющих средств или солевых растворов, характерных для промышленных объектов.

Преимущества

• Устраняет необходимость в изоленте - всё в одном изделии: скрутка + изоляция + фиксация.
• Высокая механическая прочность благодаря полиамидному корпусу - не растрескивается при ударах и вибрации.
• Не требует пайки, сварки или болтов - экономит время при массовом монтаже.
• Цветовая маркировка ускоряет диагностику и обслуживание.
• Подходит для работы в труднодоступных местах - малые габариты позволяют использовать даже в узких коробках.

Ограничения применения

• Не применяется для алюминиевых проводов - возможен оксидный контакт и перегрев.
• Не допускается применение при сечении ниже 4,5 мм2 - соединитель будет плохо фиксироваться и терять герметичность.
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, он не является водо-пылевлагонепроницаемым решением для улицы без защиты в коробке.
• Не следует использовать в цепях с частыми импульсными нагрузками (>25 А кратковременно) - возможно преждевременное старение материала.
• Не заменяет ответвления через клеммы WAGO или силовые разъёмы - ограничен по току и числу жил.

Примеры использования

• Объединение проводов в распределительной коробке квартиры - три провода фазы, два нуля, одна земля.
• Соединение светильников на потолке - несколько точек освещения подключаются параллельно одним СИЗ-8.
• Фиксация проводов на входе в оборудование - например, на насосах, вентиляторах, станках с контроллером.
• Электромонтаж в теплицах, гаражах, на дачах - устойчивость к влажности и перепадам температур делает его практичным вне дома.

Практические советы

• Перед установкой удалите изоляцию точно на нужную глубину - около 10–12 мм, чтобы жилы полностью вошли в корпус, но не выпирали.
• При соединении 4 жил выбирайте провода одинакового сечения - лучше всего подходят 2×2,5 мм2 + 2×2,5 мм2.
• Не затягивайте слишком сильно - можно повредить внутреннюю резьбу. Достаточно нескольких оборотов до упора.
• Проверьте качество соединения легким покачиванием - провода должны двигаться вместе, без люфта.
• Храните в сухом месте - хоть материал устойчив к влаге, длительное намокание может снизить эффективность изоляции.
• Для проверки качества соединения используйте тестер на пробой - особенно если работаете с чувствительной аппаратурой.
