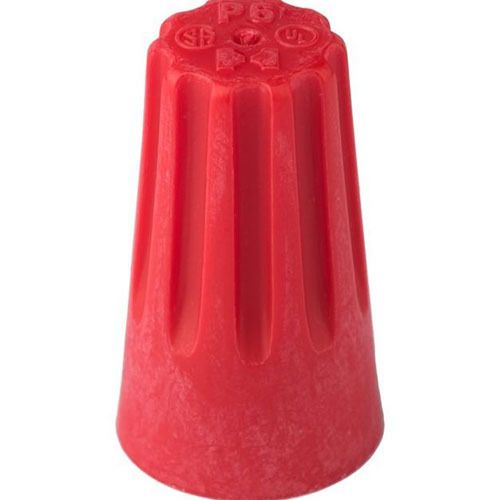

Соединительный изолирующий зажим СИЗ (8мм.) (100шт.) EKF PROxima | plc-cc-8

Соединительный изолирующий зажим СИЗ-5 (3–17 мм2) (100 шт) от EKF предназначен для безопасного соединения двух медных проводов с последующей изоляцией. Этот зажим легко монтируется без инструментов и подходит как для домашнего, так и для профессионального электромонтажа.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-5 используется для создания прочного и защищённого соединения между двумя одножильными или многожильными медными проводами. Он заменяет классическую скрутку с изолентой - обеспечивает механическую фиксацию и электроизоляцию одним движением. Применяется в распределительных коробках, щитах, светильниках, розетках и других точках ответвления проводки. Подходит для квартир, частных домов, офисов и промышленных объектов.

Технические характеристики

• Тип изделия: Соединительная скрутка с внутренней пружиной
• Рабочий диапазон сечений: 3–17 мм2 (для каждого провода)
• Максимальное сечение: До 20 мм2 (возможно использование на пределе, но рекомендовано соблюдать норму 17 мм2)
• Номинальный ток: 25 А
• Рабочее напряжение: 220 В
• Количество жил: 2
• Материал корпуса: Прессованный огнеупорный ПВХ
• Цвет: Красный (стандартизованный цвет для обозначения силовой цепи)
• Диаметр корпуса: 16 мм
• Диаметр проводника: До 8 мм
• Температурный диапазон: От –25 C до +105 C
• Количество в упаковке: 100 штук

Совместимость и монтаж

СИЗ-5 совместим только с медными проводниками. Для алюминиевых или комбинированных проводов использовать нельзя - риск перегрева и окисления.

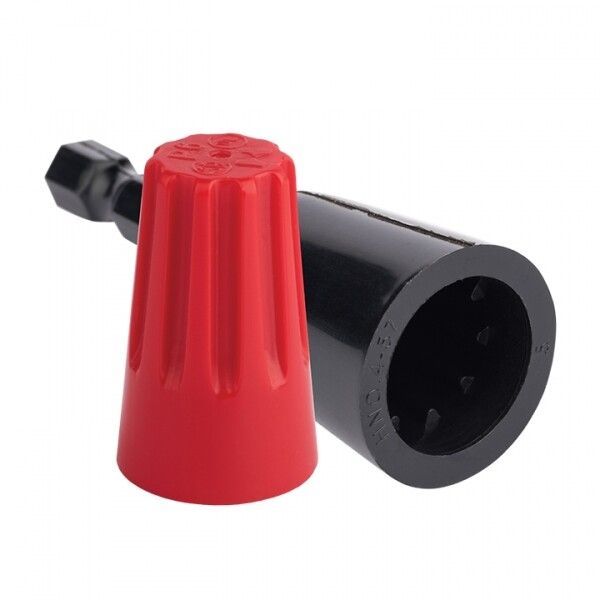

Монтаж происходит просто: после зачистки изоляции на 10–15 мм, провода помещаются внутрь зажима и плотно накручиваются рукой до упора - слышен характерный щелчок фиксации. Анодированная пружина внутри равномерно сжимает жилы, обеспечивая надёжный контакт. Никаких инструментов не требуется. После установки зажим полностью герметичен и не требует дополнительной изоляции.

Безопасность и стандарты

Корпус изготовлен из самозагасающего ПВХ, соответствует требованиям ГОСТ Р 50594-2012. Материал выдерживает высокие температуры и не распространяет горение. Однако зажим не рассчитан на постоянную работу выше 25 А или напряжения свыше 220 В. Не применяйте в сетях переменного тока выше 50 Гц или в системах постоянного тока без согласования с проектом.

Преимущества

• Не требуют инструментов - монтаж одной рукой
• Устойчивы к вибрациям и нагрузкам благодаря пружинному механизму
• Защита от доступа посторонних предметов - корпус полностью покрывает соединение
• Подходят для многократного демонтажа без повреждения проводов
• Яркий красный цвет позволяет быстро определить тип участка цепи

Ограничения применения

• Не допускается применение для алюминиевых, медно-алюминиевых или гибридных проводов
• Не подходят для проводов меньше 3 мм2 - пружина не сможет надёжно схватить тонкие жилы
• Не следует использовать в условиях повышенной химической активности (например, в химических цехах)
• Не предназначены для открытой прокладки вне распределительных устройств - возможна механическая травма
• Не обеспечивают IP-защиту - должны находиться внутри корпусов или коробок

Примеры использования

• Объединение трёх проводов в распределительной коробке (двух жил - вход/выход, одна - заземление)
• Подключение люстры к сети через ответвление от основного кабеля
• Соединение проводов в автоматическом выключателе перед переходом на групповые линии
• Электромонтаж освещения в деревянном доме - где важна скорость и надёжность изоляции

Практические советы

• Перед установкой обязательно проверьте сечение провода - используйте штангенциркуль или таблицу соответствия. Перегрузка вызовет нагрев и выход из строя.
• Частые причины отказа - недостаточно зачищенная изоляция или слишком длинные жилы. Защитите 10–15 мм, чтобы они свободно вошли в зажим.
• Если провода имеют разное сечение - выбирайте зажим по большему значению. Например, для 2,5 мм2 и 4 мм2 - берите СИЗ-5, он работает в диапазоне 3–17 мм2.
• Для более надёжного соединения можно немного смазать жилы антиоксидантной пастой (например, Кондекс), особенно в сырых местах.
• СИЗ-5 от EKF - часть серии PROxima. Все элементы этой серии стандартизированы и взаимозаменяемы в рамках одного типа.
