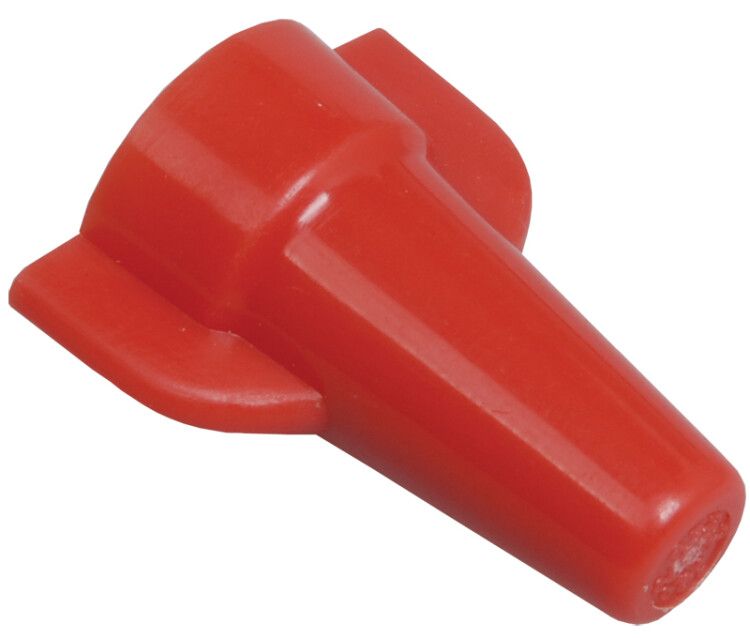

Соединитель проводов СИЗ-2 7.0-20.0 (уп.5шт) IEK USC-11-4-005

Зажим соединительный изолирующий СИЗ-2 7,0-20,0 (5 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции одножильных или многожильных проводов сечением 7–20 мм2. Этот зажим применяется в распределительных коробках, щитах и на участках прокладки кабеля, где требуется надёжная изоляция без использования термоусадки или изоленты.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-2 7,0-20,0 (5 шт) используется для создания электрического контакта между двумя или более проводами, а также для их герметичной изоляции. Подходит для работы в бытовых, коммерческих и промышленных сетях переменного и постоянного тока до 450 В. Часто применяется при монтаже освещения, силовых линий, подключении оборудования и ремонте электропроводки.

Технические характеристики

• Сечение жил: 7–20 мм2 - подходит для медных и алюминиевых проводов средней и большой мощности
• Номинальное напряжение: 450 В - обеспечивает безопасную работу в бытовой и промышленной сети
• Материал корпуса: ПВХ - устойчив к механическим повреждениям, не горюч, химически стойкий
• Рабочая температура: от –10 C до +45 C - допустимо использование в помещениях с нормальным микроклиматом
• Срок службы: 10 лет - гарантирует долговременную надёжность при соблюдении условий эксплуатации
• Цвет: красный - стандартизированная цветовая маркировка для удобства идентификации
• Ширина ячейки: 25 мм - позволяет легко помещать пучок проводов без перегрузки
• Количество контактов: 1 - соединяет один пучок проводов (не является ответвлением)
• Способ монтажа: на кабель - закручивается вручную на подготовленном пучке

Совместимость и монтаж

Зажим СИЗ-2 7,0-20,0 (5 шт) совместим с одножильными и многожильными проводами из меди или алюминия. Перед установкой зачищают изоляцию на 8–10 мм, скручивают жилы руками или плоскогубцами, затем накручивают зажим по часовой стрелке до плотного прилегания. Монтаж не требует инструментов - достаточно руки. Убедитесь, что суммарное сечение всех жил попадает в диапазон 7–20 мм2. Превышение этого значения снижает контактное давление и увеличивает риск нагрева.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 50044.2–99 и выполняет функции изоляции и защиты от случайного прикосновения. Напряжение 450 В обеспечивает безопасность в сетях 220/380 В. Материал ПВХ не выделяет токсичных веществ при работе и не поддерживает горение. Однако зажим не предназначен для открытой прокладки на улице или в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Не требует пайки, сварки или специальных инструментов - экономит время при монтаже
• Удобная форма и цвет позволяют быстро определить тип и состояние соединения
• Защищает от окисления жил благодаря плотному прижиму и герметичной оболочке
• Высокая механическая прочность корпуса предотвращает деформацию при нагрузке
• Готовый комплект из 5 штук - оптимален для одного объекта или нескольких точек подключения

Ограничения применения

• Не использовать при температуре ниже –10 C - материал становится хрупким
• Не применять в местах с частыми вибрациями или ударными нагрузками - возможен самопроизвольный откручивание
• Не подходят для проводов сечением менее 7 мм2 - не будет достаточного прижима
• Не рекомендованы для внешних установок без бокса или трубки - ПВХ не защищён от УФ и осадков
• Не заменяют клеммы WAGO или болтовые соединения в высоконагруженных цепях - рассчитаны на постоянную нагрузку до 10 А

Примеры использования

• Подключение светильников в распределительной коробке
• Объединение трёх проводов от розеток в одной группе
• Соединение кабеля питания с двигателем насоса в щите управления
• Ремонт старой проводки при замене выключателей или розеток
• Монтаж системы аварийного освещения в офисе или школе

Практические советы

• Перед установкой проверьте, чтобы все жилы были зачищены равномерно - неравномерная длина снижает качество контакта
• Не используйте зажимы для алюминиевых проводов без антиоксидантной пасты - риск окисления выше
• При необходимости можно дополнительно обмотать место соединения изолентой - особенно в сырых помещениях
• Выбирайте цвет по назначению: красный часто используют для фазы, но не заменяйте им стандартную цветовую маркировку
• Храните в сухом месте - даже ПВХ может потерять эластичность при длительном воздействии влаги
