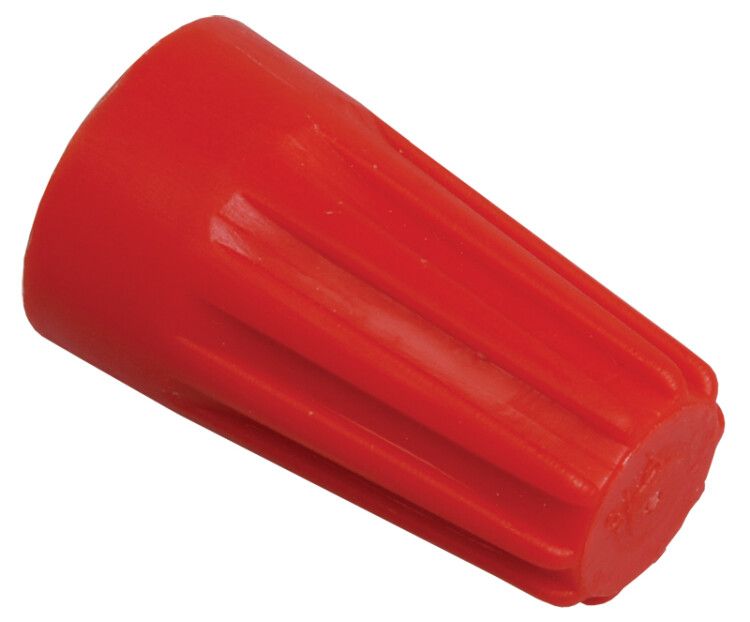

Зажим соединительный изолирующий СИЗ-1 4-11 мм², 450 В IEK (ИЭК) USC-10-7-100

Соединитель проводов СИЗ-1 4,0–11,0 мм2 красный (100 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции многожильных проводов в распределительных коробках и на участках с высокой нагрузкой. Этот зажим обеспечивает надёжный контакт и долговечную изоляцию, особенно когда требуется массовая установка - например, при монтаже электропроводки в квартире или промышленном оборудовании.

Назначение и область применения

Соединитель проводов СИЗ-1 4,0–11,0 мм2 красный (100 шт) используется для соединения двух или более медных проводов сечением от 4 до 11 мм2. Применяется в бытовых, коммерческих и промышленных сетях переменного и постоянного тока до 450 В. Подходит для монтажа в распределительных коробках, щитах, на стендах и в местах, где нужна изоляция без использования термоусадки или изоленты.

Технические характеристики

• Сечение жил: 4–11 мм2 - оптимальная зона для соединения проводов средней мощности, таких как кабели для розеток, освещения и оборудования до 5 кВт
• Номинальный ток: 50 А - выдерживает нагрузку типичной бытовой сети, включая плиты, стиральные машины, кондиционеры
• Номинальное напряжение: 450 В - соответствует требованиям для сетей 220/380 В
• Рабочая температура: –10…+45 C - можно использовать в неотапливаемых помещениях, подъездах, на улице при условии защиты от прямого воздействия погоды
• Материал корпуса: ПВХ - устойчив к механическим повреждениям, не горит, не проводит ток
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию без замены
• Ширина ячейки: 16,5 мм - позволяет легко помещать пучок проводов, не перегружая зажим
• Цвет: красный - стандартизированная цветовая маркировка для удобства идентификации
• Количество контактов: один - каждый зажим соединяет одну группу проводов

Совместимость и монтаж

Соединитель проводов СИЗ-1 4,0–11,0 мм2 красный (100 шт) совместим с одножильными и многожильными медными проводами. Для правильного монтажа:

• Защитите жилы от заусенцев - они могут повредить внутреннюю спираль
• Скрутите провода руками перед установкой - это увеличивает площадь контакта
• Наденьте зажим и закрутите его по часовой стрелке до упора - слышен характерный щелчок
• Не используйте для алюминиевых проводов - материал спирали несовместим с оксидацией алюминия
• Убедитесь, что суммарное сечение всех проводов не превышает 11 мм2 - иначе зажим не будет плотно фиксироваться

Безопасность и стандарты

Соединитель проводов СИЗ-1 4,0–11,0 мм2 красный (100 шт) соответствует требованиям ГОСТ Р 50597-93 и имеет сертификацию на соответствие безопасности электроустановок. Материал ПВХ не поддерживает горение и не выделяет токсичных веществ при нормальной работе. Номинальное напряжение 450 В гарантирует безопасность даже при скачках в сети.

Преимущества

• Высокая скорость монтажа - не требует пайки, сварки или специальных инструментов
• Автоматическая изоляция - после установки провода полностью герметизированы
• Стандартная комплектация - 100 штук в упаковке, удобно для крупных проектов
• Цветовая маркировка - красный цвет помогает отличить группы проводов при обслуживании
• Надёжная фиксация - спиральная пружина сохраняет давление на жилы даже при тепловом расширении

Ограничения применения

• Не применяйте для алюминиевых или медно-алюминиевых проводов - риск ослабления контакта и нагрева
• Не используйте вне помещений без дополнительной защиты от влаги и УФ-лучей - хотя ПВХ устойчив, прямой контакт с дождём снижает срок службы
• Не допускайте перегрузки по сечению - превышение 11 мм2 вызывает плохую фиксацию и возможный перегрев
• Не рекомендован для частых вибраций - например, на движущихся механизмах; лучше применять клеммы WAGO или болтовые соединения

Примеры использования

• Подключение розеточных групп в квартире - соединение трёх проводов 2,5 мм2 каждая
• Обвязка светильников в офисе - сборка нескольких проводов от люстр
• Монтаж в распределительных щитах - временные или постоянные ответвления
• Ремонт старой проводки - замена изоленты на современный, более надёжный способ

Практические советы

• Перед монтажом проверьте сечение каждого провода - используйте штангенциркуль или таблицу соответствия
• Если проводов больше трёх, убедитесь, что их суммарное сечение остаётся в пределах 4–11 мм2
• Для больших объектов заказывайте сразу несколько упаковок - красный цвет часто используют для фазных проводов, и запас нужен всегда
• Храните в сухом месте - влага может проникнуть через микроскопические поры ПВХ и снизить изоляционные свойства
• Проверяйте качество соединения после монтажа - потяните за провода, чтобы убедиться, что зажим не соскочил
