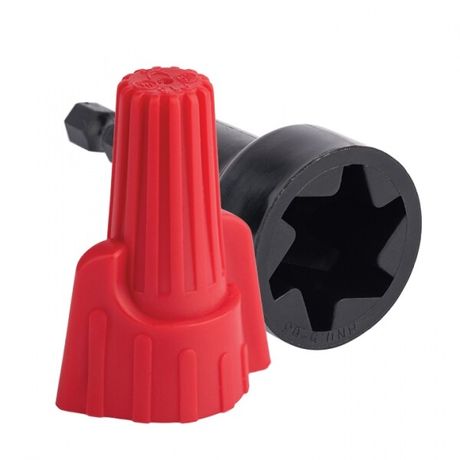

Соединительный изолирующий зажим с лепестками СИЗ-Л (11мм.) (100шт.) EKF PROxima | plc-cl-11

Соединительный изолирующий зажим СИЗ-Л 11 мм от EKF (арт. plc-cl-11) предназначен для безопасного соединения двух медных проводов с последующей изоляцией. Простой в установке и надёжный в работе, он подходит как для домашнего, так и для промышленного электромонтажа.

Назначение и область применения

СИЗ-Л 11 мм используется для создания прочного и изолированного соединения между двумя медными проводниками. Подходит для работы в распределительных коробках, щитах, на стендах и оборудовании. Часто применяется при замене проводки, подключении светильников, розеток, автоматов и других устройств в условиях сухих помещений.

Технические характеристики

• Сечение подключаемого кабеля: 7,0–20,0 мм2 - обеспечивает работу с проводами средней толщины, например, 2×2,5 мм2 или 1×4 мм2;
• Диаметр проводника: 11 мм - соответствует максимальному суммарному диаметру скрутки двух проводов;
• Рабочее напряжение: 690 В - допустимо использовать в сетях переменного тока до 690 В;
• Материал корпуса: прессованный огнестойкий ПВХ - не горит, не выделяет токсичных газов при перегреве;
• Внутренняя пружина: анодированная сталь, коническая форма - плотно сжимает провода при навинчивании;
• Количество жил: 2 - рассчитан исключительно на соединение двух проводов;
• Цвет: красный - визуально отличается от других цветов, помогает при идентификации цепей;
• Форма: с лепестками - обеспечивают дополнительную механическую фиксацию при затяжке;
• Упаковка: 100 штук - оптимальна для крупных проектов и запаса на объекте.

Совместимость и монтаж

СИЗ-Л 11 мм совместим только с медными однопроволочными или многопроволочными проводами. Алюминий и комбинированные провода не подходят. Монтаж осуществляется путём навинчивания на предварительно зачищенные концы проводов (длина зачистки - около 10–15 мм). Лепестки внутри зажима помогают равномерно распределить усилие и не дают проводам проскальзывать. Для надёжности рекомендуется провернуть зажим минимум 5–7 полных оборотов рукой - до чувствительного сопротивления. Инструмент не требуется.

Безопасность и стандарты

Корпус изготовлен из самозагасающего ПВХ, что соответствует требованиям безопасности при перегрузках. Напряжение 690 В позволяет применять зажим в соответствии с ГОСТ Р 50827-2015. Однако зажим не предназначен для открытой прокладки вне щита или коробки - не имеет защиты от механических повреждений и воздействия окружающей среды.

Преимущества

• Не требует пайки, сварки или болтов - экономит время при монтаже;
• Обеспечивает герметичное соединение благодаря плотной пружине;
• Лепестки снижают риск ослабления контакта после длительной эксплуатации;
• Можно демонтировать и переустанавливать без повреждения изоляции проводов;
• Защищённый корпус исключает случайное прикосновение к токоведущим частям.

Ограничения применения

• Подходит только для двух проводов - нельзя использовать для трёх или более жил;
• Не предназначен для влажных, сырых или outdoor-условий - отсутствует защита IP;
• Не работает с алюминием, медно-алюминиевыми переходами или многожильными проводами с очень мягкими жилами;
• Не следует использовать в местах постоянных вибраций без дополнительной фиксации;
• Не заменяет силовые соединители при токах выше 20 А - для больших нагрузок нужны клеммы WAGO или болтовые соединения.

Примеры использования

• Подключение люстры к сети через распределительную коробку;
• Соединение проводов от выключателя и светильника;
• Переброска фазы между соседними автоматами в щите;
• Монтаж терморегуляторов, датчиков движения и других слаботочных устройств;
• Электромонтаж в офисах, квартирах, торговых точках и производственных цехах с контролируемой средой.

Практические советы

• Перед установкой обязательно зачистите провода до одинаковой длины - это гарантирует равномерное сжатие пружиной;
• Не используйте зажим, если провода слишком тонкие (менее 7 мм2) - они будут плохо фиксироваться;
• Если провода сильно окислены - зачистите их металлической щёткой перед установкой;
• Проверьте, чтобы все жилы полностью вошли внутрь корпуса - видимый конец провода увеличивает риск пробоя;
• Для долговечности можно дополнительно обмотать место соединения изолентой - особенно в местах с высокой влажностью;
• Выбирая цвет: красный часто используется для фазы, но не заменяет маркировку по схеме - всегда соблюдайте цветовое соответствие.
