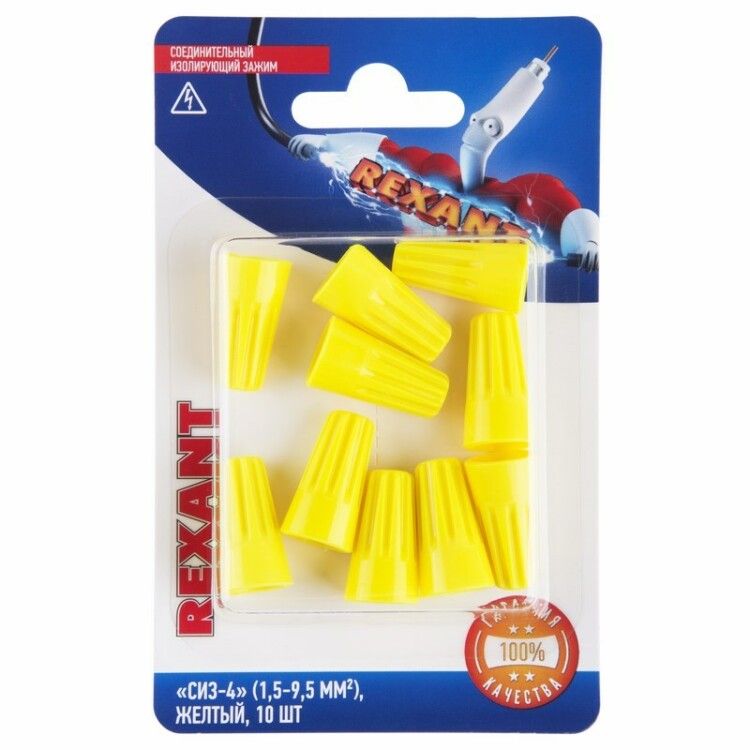

Соединительный изолирующий зажим "СИЗ-4", 1,5-9,5 мм , желтый, 10 шт. | 06-0233-B10 REXANT MEET

Соединительный изолирующий зажим СИЗ-4, 1,5–9,5 мм2, желтый, 10 штук от Rexant предназначен для безопасного соединения и изоляции многожильных медных проводов в распределительных коробках и других точках ответвлений. Этот тип зажима широко применяется в бытовой и промышленной электромонтажной практике благодаря простоте установки и надежной изоляции.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-4 используется исключительно для соединения одножильных или многожильных медных проводов с суммарным сечением от 1,5 до 9,5 мм2. Он не предназначен для работы с алюминием, меди с твердыми сердцевинами или силовыми кабелями большего сечения. Применяется в электрощитах, распаечных коробках, осветительных сетях, бытовых устройствах и слаботочных системах там, где требуется прочное, изолированное и долговечное соединение без сварки или пайки.

Технические характеристики

• Диапазон сечения провода: 1,5 – 9,5 мм2 - подходят провода от 1,5 до 9,5 мм2 суммарно после скручивания;
• Номинальное напряжение: 600 В - допустимо использование в сетях переменного тока до 600 В;
• Рабочий температурный диапазон: от -10 C до +75 C - сохраняет механическую целостность и изоляционные свойства в условиях обычного помещения и холодных/теплых местах;
• Материал корпуса: нейлон 6.6 - высокопрочный термопластик, не содержащий галогены, самозагасаемый (не поддерживает горение);
• Контактная часть: стальная оцинкованная пружина - обеспечивает равномерное давление на скрутку, предотвращает ослабление контакта;
• Цвет: желтый - стандартизированный цвет для категории СИЗ-4, позволяет легко определить класс сечения при визуальном контроле;
• Количество в комплекте: 10 штук - удобно для многочисленных соединений в одном объекте.

Совместимость и монтаж

Соединительный изолирующий зажим СИЗ-4 совместим только с мягкими медными проводниками. Перед установкой необходимо:
- удалить изоляцию с концов проводов на глубину, соответствующую внутренней части зажима; - плотно скрутить жилы между собой руками или плоскогубцами; - вставить скрутку в центр зажима и повернуть его по часовой стрелке до упора - пружина автоматически затянется.

Не используйте инструменты для насильственного закручивания - можно повредить пружину. После установки проверьте, что провода не выступают из верха зажима и корпус плотно прилегает к изоляции провода.

Безопасность и стандарты

Соединительный изолирующий зажим СИЗ-4 изготовлен согласно требованиям ГОСТ Р 50827-2015 и соответствует нормам безопасности для электроустановок до 1000 В. Корпус выполнен из самозагасаемого материала, который не распространяет пламя даже при длительном воздействии тепла. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве.

Преимущества

• Удобство монтажа - требует минимума инструментов и времени;
• Автоматическое усилие затяжки - пружина адаптируется к любому количеству жил внутри диапазона;
• Высокая степень защиты - корпус герметично изолирует контактную группу от внешних факторов;
• Стандартный цвет - желтый цвет сразу указывает на класс сечения, уменьшает риск ошибки при сборке;
• Долговечность - материал нейлона 6.6 устойчив к старению, влаге и химическим воздействиям в помещении.

Ограничения применения

• Не алюминиевые провода - возможен оксидный налет и потеря контакта;
• Не использовать для проводов меньше 1,5 мм2 - пружина не сможет надежно зафиксировать тонкий провод;
• Не применять вне помещений без дополнительной защиты - хотя корпус IP67-like, изделие не предназначено для открытого монтажа;
• Не рекомендовано для постоянных нагрузок выше 16 А - максимальный ток зависит от условий окружающей среды и качества скрутки;
• Не заменяет пайку или сварку в ответственных энергоносителях - только временные или второстепенные соединения.

Примеры использования

• Подключение светильников в квартире через распределительную коробку;
• Объединение нескольких участков освещения в офисе;
• Соединение проводов в щите управления маленького оборудования;
• Переборка старой проводки при ремонте дома - вместо изоленты и скруток;
• Фиксация перемычек в распределительных шкафах с низким уровнем вибраций.

Практические советы

• Выбирая СИЗ-4, всегда сравнивайте сумму сечений всех скручиваемых проводов - лучше брать запас по площади, чем выходить на максимум;
• Если провода слишком мягкие, перед скруткой немного подтяните их плоскогубцами - так будет легче войти в зажим;
• Проверяйте каждый установленный зажим: он должен плотно сидеть, не болтаться и не иметь видимых трещин;
• На одной скрутке нельзя комбинировать более трех проводов - увеличит риск плохого контакта;
• Артикулы 06-0233-b10 и etm06-0233-b10 - один и тот же продукт, различаются лишь форматы номеров поставщика.
