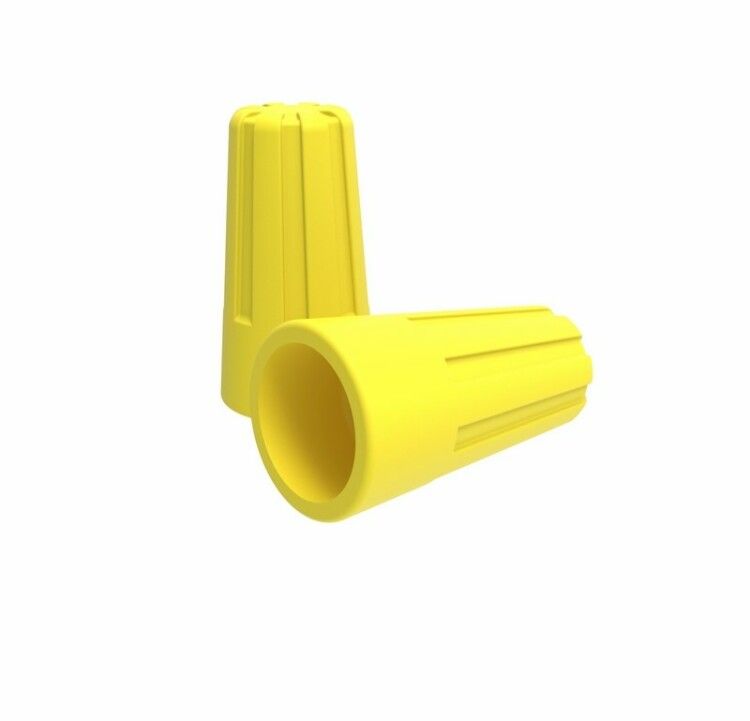

Соединительный изолирующий зажим СИЗ-4, 4,8 мм (1,5-9,5 ) желтый | 07-5219 REXANT MEET

Соединительный изолирующий зажим СИЗ-4 - это компактное устройство для безопасного соединения медных проводов сечением 1,5–10,5 мм2. Бренд Rexant предлагает этот зажим в желтом исполнении (арт. 07-5219) как надежное решение для бытовых и промышленных электромонтажных работ.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-4 предназначен для создания прочного и изолированного соединения между двумя или более медными проводами после их скрутки. Подходит для использования в распределительных коробках, щитах, светильниках, бытовой технике и других местах, где требуется надежное электрическое соединение без пайки или сварки.

Технические характеристики

• Диаметр проводника: 4,8 мм - соответствует суммарному сечению жил 1,5–10,5 мм2
• Номинальное напряжение: 600 В - допустимо для сетей до 600 В переменного тока
• Рабочий температурный диапазон: от –10 C до +75 C - подходит для помещений с нормальным микроклиматом
• Цвет корпуса: желтый - стандартизированный цвет для удобной визуальной идентификации
• Количество контактов: один - используется исключительно для одиночного соединения двух/трех проводов
• Материал корпуса: нейлон 6.6, безгалогенный, самозагасаемый - не поддерживает горение
• Контактная часть: оцинкованная стальная пружина конической формы

Совместимость и монтаж

Соединительный изолирующий зажим СИЗ-4 совместим только с медными проводами. Алюминиевые, многожильные с покрытием или провода большего сечения использовать нельзя.

Установка выполняется просто:

1. Защитите провода от повреждений - зачистите концы на 10–15 мм.
2. Скрутите зачищенные концы руками или плоскогубцами - плотно, без перекосов.
3. Наденьте зажим СИЗ-4 на скрутку и закрутите его по часовой стрелке до упора - слышен характерный щелчок.
4. Не требуются инструменты, пайка или дополнительная изоляция.

Зажим можно демонтировать и переустанавливать - он рассчитан на многократное использование при условии сохранности пружины и целостности корпуса.

Безопасность и стандарты

Корпус изготовлен из самозагасаемого нейлона 6.6, что соответствует требованиям пожарной безопасности. Материал не выделяет токсичных веществ при нагреве. Номинальное напряжение 600 В гарантирует работу в бытовых и промышленных сетях до 400 В переменного тока. Соответствует общепринятому ГОСТ Р 50597-93 для соединительных изолирующих зажимов.

Преимущества

• Высокая механическая прочность благодаря конической пружине - контакт не ослабевает со временем
• Полная изоляция скрутки - исключает риск замыкания и поражения током
• Легкий и быстрый монтаж - экономит время при массовых работах
• Устойчивость к влаге и химическим воздействиям - корпус не деформируется в условиях повышенной влажности
• Экономия места - компактная форма позволяет установить несколько зажимов в одной распределительной коробке

Ограничения применения

• Не применяется для алюминиевых проводов - материал пружины не обеспечивает надежного контакта
• Не рекомендован для проводов сечением менее 1,5 мм2 - возможен недостаточный захват
• Не предназначен для постоянного погружения в воду - хотя корпус герметичен, IP-класс не указан
• Не следует использовать в условиях температуры ниже –10 C или выше +75 C - снижается эластичность материала
• Не подходит для силовых цепей с высокими импульсными нагрузками - предназначены для стационарных соединений

Примеры использования

• Подключение люстр и точечных светильников в квартире
• Объединение групп освещения в распределительном щите
• Соединение проводов в шкафах управления станков
• Монтаж терморегуляторов и датчиков в системах отопления
• Замена старых скруток в существующих проводках без вскрытия стен

Практические советы

• Перед установкой проверьте, чтобы все провода были одного типа и сечения - смешивание меди и алюминия запрещено
• Не используйте зажим, если пружина деформирована или корпус треснут - даже малые повреждения снижают надежность
• При работе в помещениях с высокой влажностью (ванная, баня) дополнительно обработайте место соединения термоусадкой - СИЗ-4 не является водонепроницаемым
• Выбирайте цвет по схеме: желтый часто используют для фазных проводов - это упрощает диагностику
• Для больших объемов работ заказывайте сразу партию - цвет и серия должны совпадать, чтобы избежать различий в качестве
