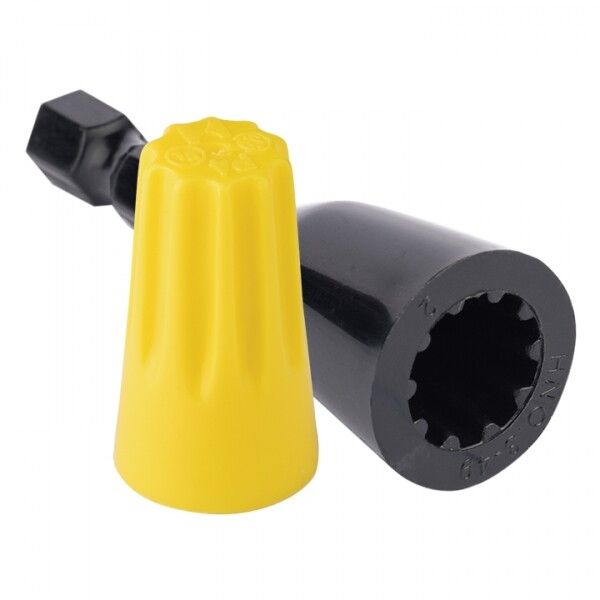

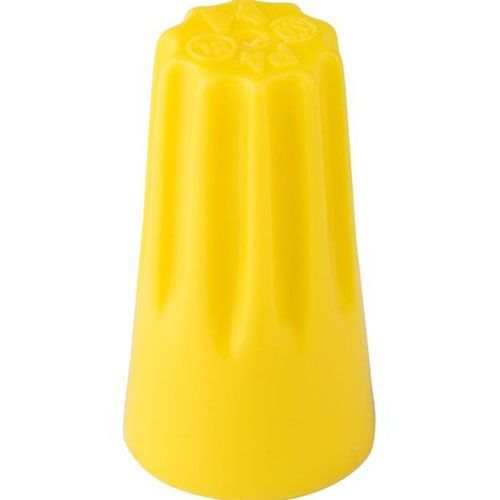

Соединительный изолирующий зажим СИЗ (6мм.) (100шт.) EKF PROxima | plc-cc-6

Соединительный изолирующий зажим СИЗ-4 (1,75–10,5 мм2) от EKF - это компактное устройство для безопасного соединения двух медных проводов с последующей изоляцией. Артикул plc-cc-6 рассчитан на работу в бытовой и промышленной электросетях напряжением до 220 В. Каждая упаковка содержит 100 зажимов.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-4 предназначен для создания надёжного электрического соединения между двумя медными проводниками и одновременной изоляции этого соединения. Применяется при монтаже освещения, розеточных групп, распределительных коробках, а также в контроллерных щитах и на оборудовании с низкой нагрузкой. Подходит для ремонтных и новых электромонтажных работ в сухих помещениях.

Технические характеристики

• Тип изделия: скрутка с внутренней пружиной
• Максимальное сечение кабеля: 2,5 мм2 - максимальное сечение одного провода, который можно зафиксировать
• Количество жил: 2
• Номинальный ток: 25 А
• Рабочее напряжение: 220 В
• Диаметр проводника: до 6 мм - соответствует сечению до 2,5 мм2
• Наружный диаметр: 14 мм
• Материал корпуса: огнестойкий прессованный ПВХ
• Цвет: желтый
• Диапазон температур: от –25 C до +105 C
• Количество контактов: один (соединяет два провода)

Совместимость и монтаж

СИЗ-4 совместим только с медными проводами сечением от 1,75 до 2,5 мм2. Для работы необходимо зачистить концы проводов на 8–10 мм, скрутить их руками, затем плотно накрутить зажим по часовой стрелке до упора. Внутренняя пружина обеспечивает надёжный контакт, а корпус - изоляцию. Монтаж не требует инструментов, но нельзя использовать зажим для алюминиевых проводов или проводов большего сечения - они не войдут в пружину и не будут надёжно зафиксированы.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ПВХ, что снижает риск распространения пламени. Соответствует требованиям ГОСТ Р 50598-93 для изолирующих соединителей. Номинальное напряжение 220 В и ток 25 А обеспечивают безопасную эксплуатацию в однофазных сетях. Не рекомендуется применять в условиях постоянного воздействия открытого огня или высоких механических нагрузок.

Преимущества

• Не требуется пайка или сварка - соединение достигается механической скруткой через пружину
• Устойчив к перегреву благодаря термостойкому ПВХ
• Защищён от случайного раскручивания - фиксация происходит автоматически при затягивании
• Экономит время при массовом монтаже - установка занимает 5–10 секунд
• Поддерживает возможность демонтажа без повреждения проводов

Ограничения применения

• Не применяется для алюминиевых проводов - материал пружины не обеспечивает надёжный контакт
• Не допускается использование при сечении более 2,5 мм2 - возможен перегрев и выход из строя
• Не предназначен для открытых площадок, улиц, сырых помещений - отсутствует защита IP
• Не используется для соединения трёх и более проводов - для этого нужны другие модели (например, СИЗ-5 или СИЗ-6)
• Не рекомендован для цепей с частыми включениями/выключениями и импульсными нагрузками выше 25 А

Примеры использования

• Объединение фазных проводов в распределительной коробке комнаты
• Подключение светильника к выключателю
• Соединение проводов в щите управления маломощным оборудованием
• Замена старой скрутки в старой проводке без вскрытия стен

Практические советы

• Перед установкой всегда проверяйте сечение провода - используйте штангенциркуль или таблицу соответствия диаметра и сечения
• Чтобы избежать плохого контакта, скручивайте провода перед установкой СИЗ-4 - даже слабая скрутка увеличивает срок службы соединения
• Выбирайте цвет зажима по системе: желтый - для фазы, белый - для нуля, синий - для заземления (по принятой практике)
• Не перетягивайте зажим - достаточно 2–3 оборотов до чувствительного усилия. Перекручивание может повредить пружину
• Храните в сухом месте - влага снижает долговечность ПВХ и может вызвать окисление контактов
