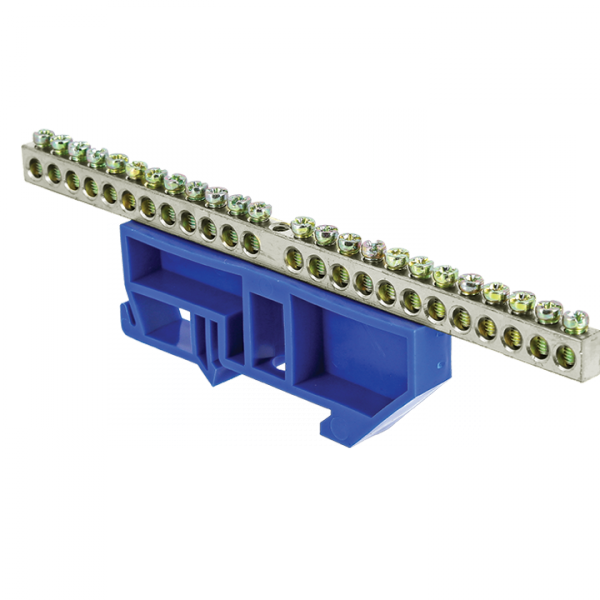

Шина нулевая N 6х9 24 отверст. цинк син. изолятор на DIN-рейку PROxima EKF sn1-63-24-d

Шина нулевая N 6x9 мм 24 отверстия никель цинк синий изолятор на DIN-рейку от EKF серии PROxima - это компактное устройство для распределения нулевого провода в щитах автоматики и силовой электроустановки. Простая, надёжная и совместимая со стандартными DIN-рейками, она подходит как для бытовых, так и для промышленных систем.

Назначение и область применения

Эта шина используется для подключения нулевых проводников (L-N) в электрических щитах. Она обеспечивает единое точечное соединение всех нулевых жил - от групповых автоматов, УЗО, дифавтоматов и других устройств. Подходит для установки в распределительных щитах жилых домов, офисов, производственных линий, насосных станций и систем освещения. Также может применяться в качестве базового элемента для организации системы TN-S или TN-C-S.

Технические характеристики

• Количество подключений: 24 отверстия - позволяет подсоединить до 24 проводников
• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева
• Рабочее напряжение: 380 В - рассчитана на трёхфазные сети переменного тока
• Материал контактов: латунь с никелированным покрытием - повышает corrosion resistance и снижает контактное сопротивление
• Изолятор: синий пластиковый корпус - обеспечивает гальваническую развязку от DIN-рейки
• Сечение подключаемых проводов: 1,5–10 мм2 - совместима с большинством медных проводов в бытовой и промышленной проводке
• Способ монтажа: фиксация на DIN-рейке типа TS35/7,5 или TS35/15
• Способ присоединения: винтовые зажимы - обеспечивают прочную механическую связь
• Стандарт: IEC 60309-1(1999) - соответствие международным требованиям к коммутирующим устройствам

Совместимость и монтаж

Шина легко крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных крепёжных элементов не требуется. Винты зажимов затягиваются обычной отвёрткой. Диаметр отверстий подобран под провода сечением 1,5–10 мм2; для многожильных проводов рекомендуется использовать наконечники (например, НШВИ). Обращайте внимание на посадочный размер: шина имеет высоту 9 мм и ширину 6 мм - это стандартные габариты для аналогичных изделий, что гарантирует взаимозаменяемость с другими производителями.

Безопасность и стандарты

Шина соответствует нормам IEC 60309-1(1999), которые регламентируют безопасность электрических соединителей. Никелирование поверхности предотвращает окисление и увеличивает срок службы контактов. Синий изолятор исключает случайное замыкание на металлическую DIN-рейку или другие потенциальные части щита. Максимальный рабочий ток 63 А и напряжение 380 В позволяют использовать шину в сетях с высокой плотностью нагрузки, однако не следует превышать указанные параметры - это может вызвать нагрев и выход из строя.

Преимущества

• Никелированная латунь - устойчива к коррозии, особенно в условиях повышенной влажности
• Синий изолятор - визуально отличает нулевую шину от PE-шин (обычно жёлто-зелёных), снижает риск ошибок при обслуживании
• 24 точки подключения - оптимальное количество для типовых квартирных и малых промышленных щитов
• Цена ниже европейских аналогов - экономия до 50% без потери качества
• Унифицированный дизайн - совместима с продукцией EKF PROxima и другими популярными сериями

Ограничения применения

• Не предназначен для подключения проводов сечением менее 1,5 мм2 - возможен слабый контакт и перегрев
• Не рассчитана на постоянную работу выше 63 А - при превышении тока требуется использование более мощной шины
• Не применяется как шина заземления (PE) - для этой цели используйте отдельную PE-шину с жёлто-зелёной маркировкой
• Не подходит для внешней установки - не имеет защиты IP, работает только внутри закрытых щитов

Примеры использования

• Подключение нулей от 12 автоматических выключателей и 6 УЗО в квартире
• Объединение нулевых проводов на промышленном станке с несколькими двигателями
• Формирование нулевой шины в распределительном щите торгового центра
• Использование в системах автономного энергообеспечения с инверторами и ИБП

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - это равномерно распределит нагрузку
• Используйте наконечники НШВИ для многожильных проводов - они предотвращают обрыв жил при затяжке
• Не затягивайте винты слишком сильно - можно повредить резьбу или деформировать латунь
• При сборке щита располагайте эту шину рядом с UZO и дифавтоматами - это уменьшает длину проводов и снижает помехи
• Проверяйте наличие маркировки “N” на изоляторе - в больших щитах это важно для быстрого обслуживания
