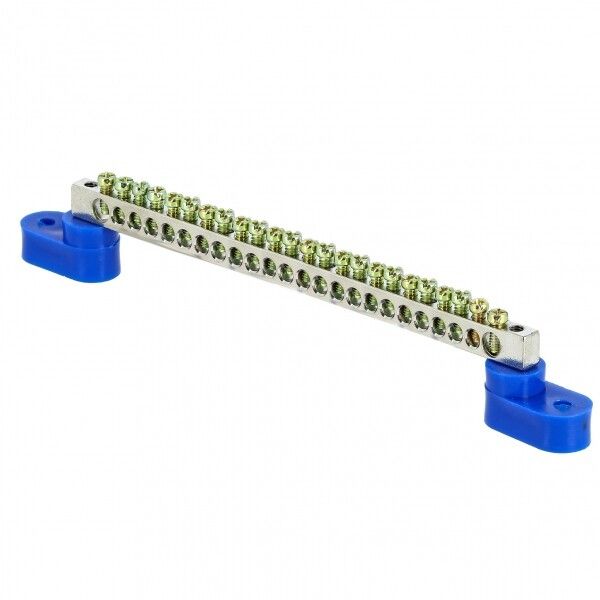

Шина нулевая N 6х9 24 отверст. цинк 2 син. угловых изолятора PROxima EKF sn1-63-24-2

Шина нулевая N 6x9 мм 24 отверстия никель 2 синих угловых изолятора от EKF серии PROxima - это надёжное решение для организации нулевого провода в распределительных щитах. Подходит для монтажа в бытовых, коммерческих и промышленных системах с напряжением до 380 В.

Назначение и область применения

Эта шина используется для соединения нулевых проводников (N) в электрических щитах. Она обеспечивает единое точечное подключение нескольких проводов, исключая необходимость скруток и повышает безопасность цепи. Применяется в распределительных щитах жилых домов, офисов, производственных линий, насосных станциях и других объектах, где требуется организованная и надёжная нулевая шина.

Технические характеристики

• Количество подключений: 24 отверстия
• Номинальный ток: 63 А
• Напряжение: 380 В
• Материал основания: латунь с никелевым покрытием
• Диапазон сечений проводов: 1,5–10 мм2
• Способ присоединения: винтовой зажим
• Способ монтажа: крепление винтом
• Габариты: 6×9 мм (сечение шины), 10 мм (толщина корпуса)
• Количество полюсов: 1 (только N)
• Изоляторы: 2 синих угловых, обеспечивают изолированную установку
• Стандарт: IEC 60309-1(1999)

Совместимость и монтаж

Шина совместима с DIN-рейкой 35 мм - крепится через винты, предусмотренные в основании. Для монтажа используйте стандартные винты M4 или M5 (не входят в комплект). Учитывайте посадочное место: шина имеет ширину 9 мм, поэтому требует свободного места между другими элементами щита. Синие угловые изоляторы позволяют устанавливать шину на металлический корпус без риска замыкания. Не рекомендуется использовать для заземления PE - эта шина предназначена только для нулевого проводника (N).

Безопасность и стандарты

Шина соответствует требованиям стандарта IEC 60309-1(1999), что гарантирует соответствие международным нормам безопасности. Никелевое покрытие защищает от окисления и увеличивает срок службы контактов. Изоляторы предотвращают случайное прикосновение к токоведущим частям при боковой установке. Максимальный ток 63 А позволяет применять шину в большинстве типовых распределительных щитов без перегрузки.

Преимущества

• Никелевое покрытие снижает риск коррозии и улучшает контакт при многократном демонтаже
• Угловые синие изоляторы обеспечивают безопасную установку даже на металлическом корпусе щита
• 24 точки подключения - достаточно для средних и крупных щитов
• Поддерживает провода от 1,5 до 10 мм2 - универсальность для всех распространённых сечений
• Цена ниже европейских аналогов при сохранении качества

Ограничения применения

• Не предназначен для заземления (PE) - используйте отдельную шину PE
• Не рассчитана на ток выше 63 А - при больших нагрузках применяйте более мощные решения
• Не допускается использование с проводами меньше 1,5 мм2 - возможен плохой контакт
• Не следует монтировать в условиях постоянного воздействия воды или химически активных сред - материал не является взрывозащищённым

Примеры использования

• Щит освещения в многоэтажном доме - подключение нулей от групп розеток и светильников
• Производственный щит управления - сборка нулевых проводов от частотных преобразователей и контроллеров
• Аварийный генераторный щит - организация нулевой шины перед автоматическим вводом резерва (АВР)
• Комплексные системы HVAC - подключение нулей от вентиляторов, насосов и терморегуляторов

Практические советы

• Перед затяжкой винтов проверьте, чтобы провод был полностью вставлен - не должно быть выступающих жил
• Затягивайте винты равномерно, без усилия - перетяжка может повредить резьбу или деформировать латунь
• При использовании многожильных проводов лучше применять наконечники типа НШВИ - так контакт будет надёжнее
• Обязательно пометьте каждую клемму маркером - особенно если в щите несколько таких шин
• Проверяйте плотность контакта после первого включения - нагревание может вызвать слабое ослабление винтов
