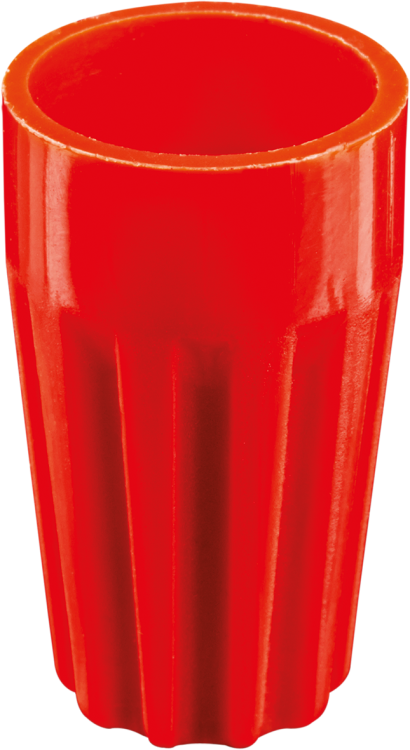

Соединитель проводов СИЗ-5 5.0-20.0 красн. NSC-5-R (уп.50шт) Navigator 71139 17256

Соединитель проводов СИЗ-5 5.0-20.0 красный (упаковка 50 штук) от бренда Navigator предназначен для надёжного электрического соединения, изоляции и фиксации пучка проводов сечением 5–20 мм2. Артикулы 71139 и 17256 соответствуют серии NSC и подходят для постоянной эксплуатации в условиях повышенной влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Соединитель проводов СИЗ-5 5.0-20.0 красный используется для создания безопасного и долговечного соединения между двумя, тремя или четырьмя одножильными или многожильными медными проводами. Применяется в распределительных коробках, щитах, на объектах промышленного и бытового электрооборудования. Подходит для монтажа в помещениях и на улице при условии защиты от прямого воздействия осадков.

Технические характеристики

• Сечение провода: 5 – 20 мм2 - позволяет соединять провода от 2,5 мм2 (при использовании нескольких жил) до максимального 20 мм2
• Номинальное напряжение: 450 В - рассчитан на работу в сетях до 450 В переменного тока
• Номинальный ток: 25 А - выдерживает длительную нагрузку до 25 ампер
• Количество жил: 2–4 - оптимально для соединений двух, трёх или четырёх проводов
• Материал корпуса: полиамид (нейлон 66) - высокая прочность, устойчивость к химическим веществам и самозагасаемый
• Рабочая температура: -40 … +120 C - сохраняет герметичность и целостность даже в холодных и нагреваемых средах
• Наружный диаметр: 15,9 мм - совпадает с шириной ячейки, что обеспечивает плотную посадку в стандартные клеммники и коробки
• Способ монтажа: навинчивание - простое и интуитивное закручивание без инструментов
• Цвет: красный - визуальное отличие от других типоразмеров, удобство при обслуживании

Совместимость и монтаж

Соединитель проводов СИЗ-5 5.0-20.0 красный совместим с любыми медными проводами указанного сечения, включая многожильные. Для монтажа:

• Защитите жилы от повреждений - зачистите изоляцию на 8–10 мм
• Уложите провода параллельно, чтобы они равномерно вошли внутрь
• Наденьте СИЗ-5 и начните закручивать рукой по часовой стрелке до упора - слышен характерный щелчок при полном затягивании
• Не используйте плоскогубцы - риск перегрузить резьбу и повредить корпус
• Проверьте надёжность соединения легким растяжением - провода не должны выскальзывать

Безопасность и стандарты

Корпус изготовлен из самозагасаемого полиамида, не поддерживающего горение. Соответствует требованиям безопасности для электромонтажа в соответствии с ГОСТ Р 50571.5.52 и IEC 60998. Номинальное напряжение 450 В и рабочий ток 25 А обеспечивают соответствие нормам для бытовых и промышленных систем до 400 В.

Преимущества

• Высокая степень изоляции - предотвращает замыкания и пробои
• Устойчивость к агрессивным средам - не разрушается при контакте с маслом, кислотами, солью
• Стабильная работа при экстремальных температурах - от -40 C до +120 C
• Легкий и компактный - занимает мало места в распределительных коробках
• Экономия времени - монтаж без пайки, сварки или клеммных колодок

Ограничения применения

• Не применяется для алюминиевых проводов - материал корпуса и контактной системы рассчитан исключительно на медь
• Не рекомендован для открытой прокладки без защиты - хотя IP-класс не указан, прямой контакт с водой и УФ-лучами снижает срок службы
• Не допускается использование в цепях выше 450 В - превышение напряжения вызывает пробой изоляции
• Не подходит для частых вибраций без дополнительной фиксации - при сильной механической нагрузке возможен люфт

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение проводов на входе в автоматический выключатель
• Соединение кабелей в промышленных станках и конвейерах
• Монтаж вентиляционных систем с высокими требованиями к термостойкости
• Аварийные ремонтные работы на линиях освещения

Практические советы

• Выбирайте цвет по сечению - красный (СИЗ-5) всегда соответствует 5–20 мм2; другие цвета - другому диапазону
• Перед установкой проверьте, что все жилы одинакового материала - смешивание меди и алюминия недопустимо
• Если провод слишком тонкий (например, 2,5 мм2), используйте несколько жил - так лучше фиксируется контакт
• Храните в сухом месте - хоть корпус герметичен, влага внутри упаковки может вызвать окисление
• Для больших проектов берите сразу упаковку из 50 штук - экономия стоимости и удобство запаса
