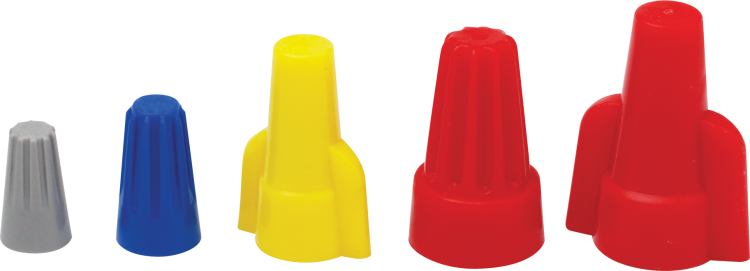

Зажим соединительный изолирующий 71 902 NSC-5-R-B5 красн. (уп.5шт) Navigator 71902 19566

Зажим соединительный изолирующий 71 902 NSC-5-R-B5 красный - надёжное решение для безопасного соединения двух–четырёх медных проводов сечением до 20 мм2. Упаковка из пяти единиц удобна для монтажа на объектах, где требуется массовое использование изолированных соединений. Бренд Navigator предлагает эту модель как часть серии NSC, известной устойчивостью к перепадам температур и механическим нагрузкам.

Назначение и область применения

Зажим 71 902 NSC-5-R-B5 предназначен для создания долговечного электрического соединения между двумя–четырьмя проводами без необходимости пайки или сварки. Он одновременно выполняет три функции: соединяет жилы, изолирует контакт и фиксирует пучок проводов. Подходит для внутренних и защищённых внешних установок - например, в распределительных коробках, щитах, на оборудовании с высокой вибрацией. Часто используется в системах освещения, автоматизации, бытовой и промышленной электропроводке.

Технические характеристики

• Максимальное сечение кабеля: 20 мм2 - позволяет подключить провода до 4×6 мм2 или комбинаций типа 2×10 мм2;
• Номинальное напряжение: 450 В - обеспечивает безопасную работу в сетях до 400 В переменного тока;
• Номинальный ток: 25 А - рассчитан на длительную нагрузку без перегрева;
• Количество жил: 2–4 - можно соединять от двух до четырёх проводов одновременно;
• Тип соединения: скрутка - провода вставляются и зажимаются внутри корпуса;
• Ширина ячейки: 15,9 мм - определяет максимальный диаметр пучка проводов для входа;
• Способ монтажа: навинчивание - крышка закручивается гайкой для плотного контакта;
• Рабочая температура: от –40 C до +120 C - выдерживает экстремальные условия;
• Количество контактов: один - каждый зажим создаёт одно соединение;
• Материал корпуса: полиамид (нейлон 66) - прочный, химически стойкий, самозагасающий;
• Цвет: красный - цветовая маркировка для быстрой идентификации цепей.

Совместимость и монтаж

Зажим совместим с многожильными и одножильными медными проводами, изолированными ПВХ или аналогичными материалами. Не рекомендован для алюминиевых проводов или проводов с металлической броней. Для монтажа:

• Защитите провода от повреждения - удалите изоляцию на 8–10 мм;
• Уложите жилы параллельно, чтобы они свободно вошли в ячейку шириной 15,9 мм;
• Вставьте провода до упора и плотно закрутите крышку рукой - усилие не требует инструментов;
• Не перетягивайте - это может повредить внутренние контакты;
• Проверьте герметичность соединения: после затяжки провода не должны двигаться.

Безопасность и стандарты

Корпус изготовлен из самозагасающего полиамида (нейлон 66), соответствующего требованиям UL94 V-0 - материал не поддерживает горение даже при воздействии открытого пламени. Номинальное напряжение 450 В и ток 25 А обеспечивают соответствие нормам для бытовых и промышленных электроустановок. Продукт не имеет сертификата CE, но применяется в рамках российских и евразийских стандартов безопасности.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и вибрацию;
• Стабильная работа при температурных колебаниях - не трескается на холоде и не деформируется на жаре;
• Легкий монтаж без инструментов - экономит время при масштабном подключении;
• Изолированная конструкция - исключает риск случайного замыкания на соседние элементы;
• Цветовая маркировка - красный цвет помогает отличать фазные цепи от других.

Ограничения применения

• Не использовать для алюминиевых проводов - возможен оксидный слой, снижающий контакт;
• Не применять в условиях постоянного погружения в воду - IP-класс не указан, защита только от попадания капель и пыли;
• Не подходят для проводов сечением более 20 мм2 - риск перегрева и выхода из строя;
• Не рекомендуются для частых демонтажей - многократное открывание снижает надёжность зажима;
• Не использовать в помещениях с агрессивными химическими средами - хотя полиамид стоек, он не предназначен для промышленных растворителей.

Примеры использования

• Подключение светильников в распределительной коробке квартиры;
• Объединение проводов от нескольких датчиков в системе автоматизации;
• Фиксация и изоляция ответвлений на конвейере или станке;
• Соединение проводов в теплицах или на улице под защитным кожухом;
• Замена старых скруток в электрощитах при модернизации проводки.

Практические советы

• Перед установкой проверьте, что все провода имеют одинаковый тип изоляции и сечение - смешивание увеличивает риск плохого контакта;
• Если провода слишком тонкие (менее 1 мм2), предварительно скрутите их вместе перед вводом в зажим - так лучше фиксируются;
• Для длинных линий используйте несколько зажимов вместо одного большого - это снижает нагрузку на каждую точку;
• Храните запасные зажимы 71 902 NSC-5-R-B5 в сухом месте - влага может вызвать трудности при последующем монтаже;
• Этот зажим - часть серии NSC от Navigator; если вам нужны другие цвета или параметры, в этой же серии есть модели с белым, синим или чёрным корпусом.
