Соединитель проводов СИЗ-3 2.5-5.5 оранж. NSC-3-O (уп.50шт) Navigator 71137 17254

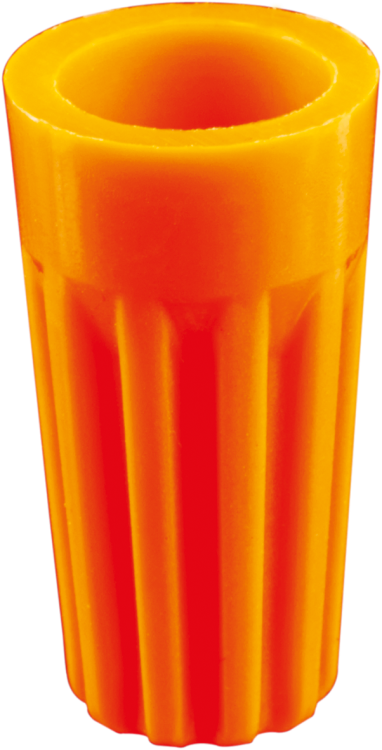

Соединитель проводов СИЗ-3 2.5-5.5 оранжевый (упаковка 50 штук) от бренда Navigator - это компактный изолирующий колпачок с внутренней пружиной для надёжной скрутки и защиты одножильных или многожильных медных проводов сечением 2,5–5,5 мм2. Артикулы 71137 и 17254 соответствуют серийному решению NSC, подходящему для монтажа в жилых, офисных и промышленных сетях до 450 В.

Назначение и область применения

Соединитель проводов СИЗ-3 2.5-5.5 оранжевый используется для создания безопасного электрического соединения между двумя или тремя проводами, а также для их изоляции и фиксации. Применяется в распределительных коробках, щитах, светильниках, розетках и других точках ответвления цепей постоянного и переменного тока. Подходит для установки в помещениях с нормальной влажностью - квартирах, школах, больницах, торговых залах. Цвет оранжевый позволяет визуально отличить фазу от других проводов при обслуживании.

Технические характеристики

• Сечение провода: 2,5 – 5,5 мм2 - оптимальная зона для скручивания трёх-четырёх одножильных или двух-трёх многожильных проводов;
• Номинальное напряжение: 450 В - допустимо использование в бытовых и промышленных сетях до этого значения;
• Номинальный ток: 25 А - выдерживает нагрузку типичных групп освещения и розеточных контуров;
• Материал корпуса: полиамид - устойчив к перепадам температур, химически стойкий, самозагасаемый (не горит);
• Внутренний элемент: стальная коническая пружина - обеспечивает плотный контакт даже при слабой скрутке;
• Наружный диаметр: 12,1 мм - совместим с большинством стандартных распределительных коробок;
• Высота/длина: 21 мм - компактный форм-фактор для плотной укладки;
• Рабочая температура: от -40 C до +120 C - работает в холодных чердаках и нагреваемых местах рядом с оборудованием;
• Количество жил: 3–4 - рекомендовано для соединений типа “фаза+нуль+земля” или параллельных ответвлений;
• Цвет: оранжевый - служит для цветовой идентификации, не влияет на .

Совместимость и монтаж

Соединитель проводов СИЗ-3 2.5-5.5 оранжевый монтируется путём навинчивания на предварительно скрученные концы проводов. Для работы не требуется паяльник, клещи или другие инструменты - достаточно рук. Перед установкой зачищают изоляцию на 10–15 мм, скручивают жилы вручную, затем накручивают колпачок до упора. Максимально эффективен при использовании с медными проводами одинакового сечения. Не применяется для алюминиевых или комбинированных (Cu-Al) соединений. Колпачок не герметичен - не предназначены для открытого монтажа на улице или во влажных средах без дополнительной защиты.

Безопасность и стандарты

Соединитель проводов СИЗ-3 2.5-5.5 оранжевый изготовлен из негорючего материала и соответствует требованиям безопасности для внутрипомещенческого использования. Хотя он не имеет официальных ГОСТ/IEC-сертификатов, его применение регламентируется ПУЭ (Правила устройства электроустановок): такие колпачки разрешаются в качестве вторичной изоляции после качественной скрутки. Напряжение 450 В и ток 25 А обеспечивают запас прочности для домашних и коммерческих систем.

Преимущества

• Не требует инструментов - монтаж выполняется одной рукой;
• Обеспечивает хорошую механическую фиксацию благодаря пружине - снижает риск ослабления соединения;
• Защищает от случайного касания - повышает безопасность при ремонте и обслуживании;
• Стойкий к высоким и низким температурам - сохраняет форму и изоляционные свойства в экстремальных условиях;
• Легко различим по цвету - ускоряет диагностику и замену участков сети;
• Подходит для многократного демонтажа - при необходимости можно снять и переустановить без потери функциональности.

Ограничения применения

• Не использовать для алюминиевых проводов - возможен оксидный слой, нарушающий контакт;
• Не применять вне закрытых коробок - открытое расположение недопустимо из-за отсутствия IP-защиты;
• Не рассчитан на частые вибрации - в машинах, насосах, двигателях нужна сварка или клеммы;
• Не подходит для проводов меньше 2,5 мм2 - будет плохо фиксироваться и выпадать;
• Не использовать в цепях выше 450 В - есть риск пробоя изоляции;
• Не следует применять там, где необходима герметизация - например, в подвале с повышенной влажностью без дополнительной обработки.

Примеры использования

• Соединение фазы, нуля и заземления в распределительной коробке комнаты;
• Добавление новой точки освещения через ответвление от основного кабеля;
• Переброска проводов при замене старого выключателя или розетки;
• Формирование группы розеток в офисе с помощью нескольких СИЗ-3 - каждый цвет указывает свою фазу;
• Временный ремонт проводки перед капитальным ремонтом.

Практические советы

• Перед установкой всегда проверяйте, что все жилы хорошо скручены - чем плотнее скрутка, тем лучше работает пружина;
• Выбирайте цвет по фазе: оранжевый часто используют для L1, белый - для N, желто-зелёный - для PE;
• Не затягивайте слишком сильно - это может деформировать пружину и повредить жилы;
• Если проводники имеют разное сечение - используйте более крупный СИЗ (например, 4–6 мм2), чтобы избежать люфта;
• Проверьте соединение легким покачиванием - если провод двигается, значит, скрутка плохая или колпачок выбран неверно;
• Храните в сухом месте - хотя полиамид не боится влаги, длительное воздействие может снизить долговечность.
