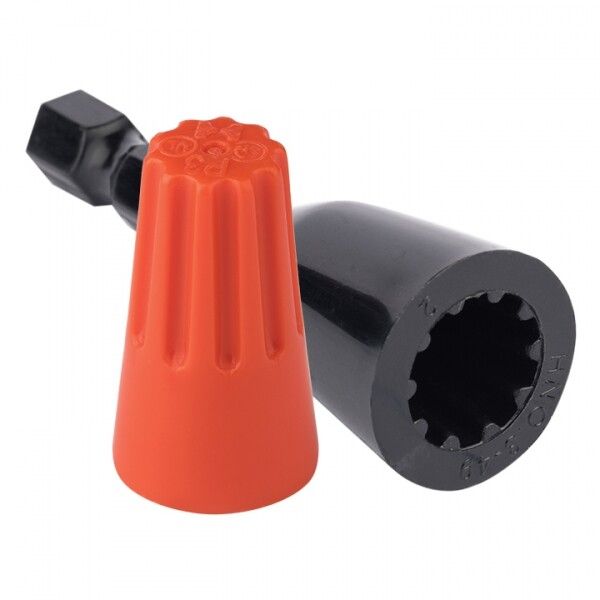

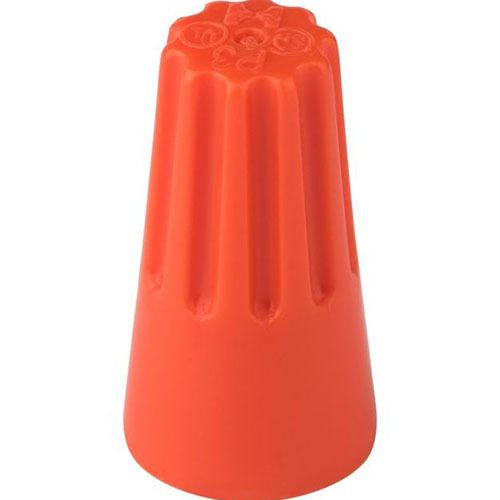

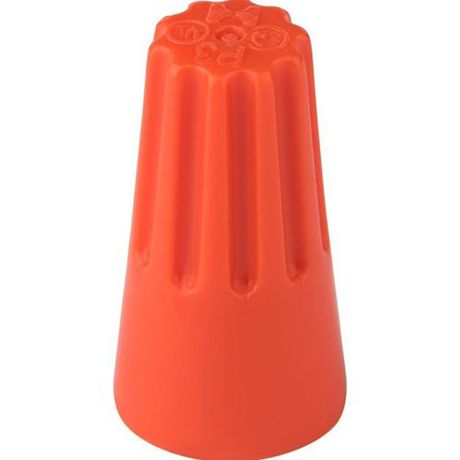

Соединительный изолирующий зажим СИЗ (5мм.) (100шт.) EKF PROxima | plc-cc-5

Соединительный изолирующий зажим СИЗ-3 (1,5–5,75 мм2) от EKF - это компактное устройство для безопасного соединения двух медных проводов с последующей изоляцией. Артикул plc-cc-5 предназначен для частого использования в бытовой и промышленной электромонтажной практике.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-3 используется для создания надёжного электрического соединения между двумя одножильными или многожильными медными проводами. После скрутки он автоматически фиксирует провода и обеспечивает изоляцию, исключая необходимость в использовании изоленты. Применяется в распределительных коробках, щитах, на участках с ограниченным доступом. Подходит для монтажа в квартирах, офисах, цехах, на объектах ЖКХ и малого производства.

Технические характеристики

• Рабочее напряжение: 220 В
• Номинальный ток: 25 А
• Поддерживаемое сечение проводов: 1,5 – 5,75 мм2 (максимум 6,0 мм2)
• Диаметр проводника: до 5 мм
• Количество жил: 2
• Количество контактов: 1 (соединяет два провода)
• Материал корпуса: огнеупорный прессованный ПВХ
• Цвет: оранжевый
• Наружный диаметр: 12,3 мм
• Рабочий температурный диапазон: от -25 C до +105 C
• Способ монтажа: накручивание на предварительно зачищенный и скрученный пучок проводов

Совместимость и монтаж

СИЗ-3 совместим только с медными проводами. Для алюминиевых или комбинированных (медно-алюминиевых) проводов применение запрещено - возможна оксидация и перегрев. Монтаж осуществляется в три этапа:

1. Защитить провода от повреждений - зачистите изоляцию на 8–12 мм.
2. Скрутите оголённые концы проводов руками или плоскогубцами - плотно, без зазора.
3. Наденьте зажим СИЗ-3 сверху и поверните по часовой стрелке до упора - пружина внутри сама затянется и зафиксирует провода.

Не используйте инструменты для завинчивания - достаточно усилия руки. Перед установкой проверьте соответствие сечения проводов заявленному диапазону - слишком толстые провода не войдут, слишком тонкие будут болтаться.

Безопасность и стандарты

Корпус изготовлен из самозагасающего ПВХ, соответствует требованиям безопасности при работе в условиях повышенной температуры. Соответствует ГОСТ Р 50490-92 и рекомендациям ПУЭ для внутренней электропроводки. Наличие сертифицированного материала позволяет использовать зажим в местах с высокими требованиями к пожарной безопасности.

Преимущества

• Автоматическая фиксация - не требуются дополнительные материалы (изолента, колпачки, термоусадка).
• Высокая механическая прочность - пружина сохраняет контакт даже при вибрациях.
• Стойкость к нагреву - выдерживает длительную работу при нагрузке до 25 А.
• Герметичность - снижает риск окисления контакта благодаря герметичной изоляции.
• Возможно повторное использование - можно демонтировать и переустановить без порчи проводов.

Ограничения применения

• Не применяется для алюминиевых, медно-алюминиевых или гибридных проводов.
• Не допускается использование вне помещений - материал ПВХ не рассчитан на UV-лучи и осадки.
• Не подходит для проводов с сечением менее 1,5 мм2 - пружина не сможет надёжно схватить тонкий проводник.
• Не следует применять в местах постоянного воздействия масел, растворителей или агрессивных химических сред.
• Не заменяет ответвление через клеммы WAGO или силовые разъёмы - не рассчитан на большие токи (>25 А) и частую перегрузку.

Примеры использования

• Объединение фазных проводов в распределительной коробке после замены светильника.
• Соединение проводов от розетки и выключателя в одном узле.
• Переброс питания на новый контур в старой проводке без вскрытия стен.
• Формирование группы проводов перед входом в автоматический выключатель.

Практические советы

• Выбирая СИЗ-3, ориентируйтесь на суммарное сечение обоих проводов - они должны попадать в интервал 1,5–5,75 мм2. Например, два провода 2,5 мм2 = 5 мм2 - подходят идеально.
• Если провода сильно различаются по сечению (например, 1,5 и 4 мм2), лучше выбрать более крупный зажим (СИЗ-4), чтобы избежать слабого контакта.
• Проверяйте качество скрутки до надевания зажима - она должна быть плотной, без торчащих концов.
• При групповом монтаже нескольких зажимов оставляйте свободный участок провода - минимум 2 см - для будущего обслуживания.
• Артикул plc-cc-5 выпускается партиями по 100 штук - оптимален для профессионального монтажа, где требуется много одинаковых соединений.
