Зажим соединительный изолирующий СИЗ-3 1.5-6 мм² 690 В КВТ 79497

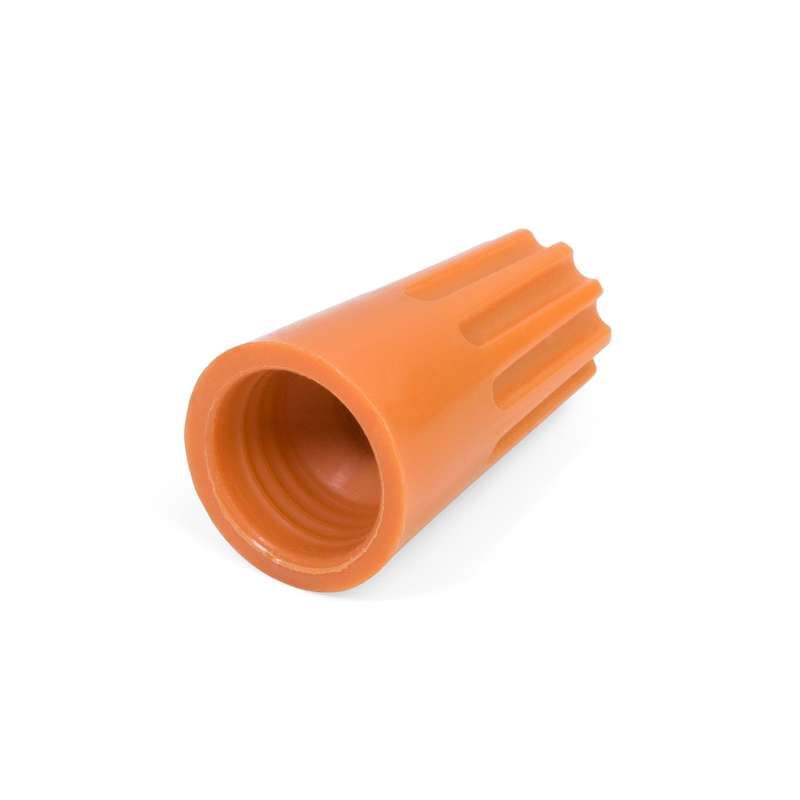

Зажим соединительный изолирующий СИЗ-3 1.5-6.0 мм2 оранжевый (500 шт) от бренда КВТ предназначен для безопасного и надёжного соединения медных проводов сечением 1,5–6 мм2. Простой монтаж без инструментов, высокая степень изоляции и долговечность делают этот зажим популярным решением для электромонтажа в быту и промышленности.

Назначение и область применения

Зажим СИЗ-3 используется для создания электрических соединений между одножильными или многожильными медными проводами. Подходит для монтажа в распределительных коробках, щитах, на стендах и оборудовании, где требуется изолированное и надёжное соединение. Часто применяется в жилищном строительстве, ремонте электропроводки, сборке автоматических систем и освещения.

Технические характеристики

• Сечение проводов: 1,5 – 6 мм2 - подходит для большинства бытовых и промышленных кабелей
• Номинальное напряжение: 0,69 кВ - допустимо для сетей до 690 В переменного тока
• Номинальный ток: 5 А - максимальная нагрузка, которую выдерживает контакт без перегрева
• Количество жил: 1–5 - можно соединить от одного до пяти проводов одновременно
• Материал контакта: сталь оцинкованная - устойчива к коррозии, обеспечивает плотный захват
• Материал изоляции: полипропилен (PP) - не содержит галогенов, экологичен, не выделяет токсичных веществ при нагреве
• Температурная стойкость изоляции: до 105 C - сохраняет целостность при повышенной температуре
• Рабочий температурный диапазон: от -10 C до +75 C - подходит для помещений с нормальным микроклиматом
• Наружный диаметр: 13,5 мм - совместим с типовыми распределительными коробками
• Внутренний диаметр: 3,3 мм - оптимально для захвата скрутки проводов
• Цвет: оранжевый - стандартизированный цвет для сечения 1,5–6 мм2, позволяет быстро идентифицировать размер
• Количество в упаковке: 500 шт - экономично для крупных проектов
• Нормативный документ: ТУ 3424-036-97284872-2006 - соответствует отраслевому стандарту РФ

Совместимость и монтаж

Зажим СИЗ-3 устанавливается на предварительно зачищенные и скрученные концы проводов. Для монтажа не нужен инструмент - достаточно навинтить корпус по часовой стрелке до упора. Убедитесь, что все жилы равномерно скручены и выходят из изоляции на 10–15 мм. Недостаточно длинная скрутка снижает надёжность контакта. Зажим совместим только с медными проводами - не используйте для алюминиевых или комбинированных кабелей. Диаметр скрутки должен соответствовать внутреннему диаметру зажима (3,3 мм): слишком толстые провода не войдут, слишком тонкие - будут болтаться.

Безопасность и стандарты

Корпус из полипропилена полностью изолирует скрутку, исключая риск прикосновения к токоведущим частям. Температурная стойкость до 105 C гарантирует работу без деформации даже при длительной нагрузке. Соответствие ТУ 3424-036-97284872-2006 подтверждает соответствие требованиям безопасности для электроустановок в России. Отсутствие галогенов в материале снижает опасность выделения ядовитых газов при возгорании.

Преимущества

• Не требует паяльника, клеммников или обжима - монтаж занимает несколько секунд
• Пружина конической формы обеспечивает постоянное давление на скрутку - контакт не ослабевает со временем
• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам и вибрациям
• Защита от внешних факторов - изоляция не трескается при перепадах температур
• Цветовая маркировка - оранжевый цвет сразу указывает на подходящее сечение, снижает вероятность ошибки
• Возможность демонтажа и повторного использования - при необходимости можно отвинтить и переустановить

Ограничения применения

• Подходит только для медных проводов - не использовать с алюминием, медно-алюминиевыми или многожильными проводами с твердой сердцевиной
• Максимальный ток 5 А - не применять для мощных устройств (электроплиты, кондиционеры, насосы)
• Работает при температуре до +75 C - не рекомендован для установки рядом с источниками с сильным тепловыделением (например, рядом с ТЭНами)
• Не предназначены для открытой прокладки - должны находиться внутри распределительных коробок или других закрытых элементов
• Не заменяют сварку или пайку в ответственных соединениях - используются там, где важна скорость и доступность, а не абсолютная надёжность

Примеры использования

• Соединение проводов в распределительной коробке квартиры при замене розетки
• Объединение нескольких светильников в одной цепи освещения
• Формирование ответвлений в электрощите для группового управления
• Монтаж временной проводки на объектах с ограниченным доступом к инструментам
• Ремонт старой проводки в домах с деревянными конструкциями - минимизирует риск повреждения изоляции

Практические советы

• Перед установкой всегда зачищайте провода одинаково - разная длина оголённых участков снижает надёжность
• Скручивайте провода плотно, но без перекручивания - лучше использовать плоскогубцы, чтобы избежать перелома жил
• Проверьте, что после навинчивания ни одна жила не торчит из корпуса - это создаёт риск пробоя
• При работе в условиях повышенной влажности (ванная, кухня) выбирайте зажимы с более высоким классом защиты IP - СИЗ-3 не имеют указанной степени защиты, поэтому должны быть установлены в герметичную коробку
• Для больших партий работ - храните упаковку в сухом месте, так как влага может вызвать окисление оцинкованной пружины
• При использовании в промышленных условиях - регулярно проверяйте состояние зажимов через 1–2 года, особенно в местах с вибрацией
