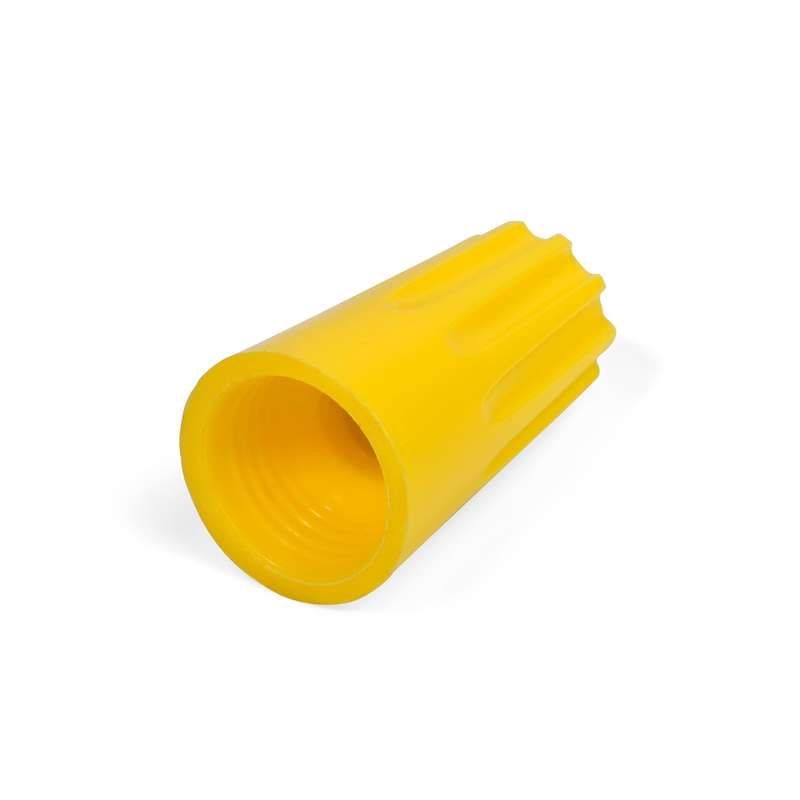

Зажим соединительный изолирующий СИЗ-4 1.5-9.5 мм² желтый КВТ 79498

Зажим соединительный изолирующий СИЗ-4 1.5-9.5 мм2 желтый от бренда КВТ предназначен для надёжного и изолированного соединения медных проводов в распределительных коробках, щитах и других точках ответвления. Этот тип зажима применяют там, где важна быстрая установка, безопасность и долговечность соединения.

Назначение и область применения

Зажим СИЗ-4 используется исключительно для соединения одножильных и многожильных медных проводов сечением от 1,5 до 9,5 мм2. Он фиксирует предварительно сделанную скрутку, изолирует её и обеспечивает электрический контакт через металлическую пружину. Применяется в бытовых, коммерческих и промышленных электроустановках - например, при монтаже освещения, розеточных групп, управления оборудованием.

Технические характеристики

• Сечение провода: 1,5–9,5 мм2 - подходит для проводов от 1,5 до 9,5 квадратных миллиметров
• Номинальный ток: 5 А - максимальный допустимый постоянный ток
• Номинальное напряжение: 0,69 кВ - рассчитан на работу в сетях до 690 В переменного тока
• Количество жил: 1–5 - можно соединить от одной до пяти жил одновременно
• Количество контактов: 5 - каждый зажим создаёт один электрический контакт между всеми соединёнными жилами
• Материал контакта: оцинкованная сталь - устойчива к окислению, сохраняет упругость
• Материал изоляции: полипропилен (PP) - не содержит галогенов, не выделяет токсичных веществ при нагреве
• Температура эксплуатации: –10…+75 C - работает в большинстве помещений, не предназначена для открытого монтажа на холоде ниже –10 C
• Температурная стойкость изоляции: 105 C - материал не деформируется при кратковременных перегрузках
• Наружный диаметр: 13,8 мм - позволяет легко поместить в стандартные распределительные коробки
• Внутренний диаметр: 4,8 мм - определяет минимальный размер скрутки, которую можно заключить внутри
• Цвет: жёлтый - соответствует стандартной цветовой маркировке для данного сечения

Совместимость и монтаж

Зажим СИЗ-4 совместим только с медными проводами. Для алюминиевых, медно-алюминиевых или многожильных проводов с большим количеством тонких жил он не рекомендован - возможен слабый контакт и перегрев.

Монтаж выполняется вручную: после зачистки концов проводов (до 10–12 мм) они скручиваются друг с другом по часовой стрелке, затем вставляются в зажим и плотно навинчиваются до упора. Инструмент не требуется. Убедитесь, что все жилы полностью вошли в корпус - видимые концы указывают на некорректную сборку.

Безопасность и стандарты

Произведено согласно ТУ 3424-036-97284872-2006. Полипропиленовый корпус не горит самостоятельно и не выделяет едких газов при повышении температуры. Защищает от случайного прикосновения к токоведущим частям. Напряжение 0,69 кВ гарантирует безопасность в бытовых и промышленных сетях 220/380 В.

Преимущества

• Нет необходимости использовать пассатижи, клещи или сварочное оборудование
• Высокая механическая прочность благодаря конической пружине - она самонастраивающаяся и компенсирует тепловое расширение
• Электроизоляция герметична - влага и пыль не попадают к месту соединения
• Цветовая маркировка (жёлтый) сразу показывает подходящий диапазон сечений
• Работает в условиях повышенной влажности и перепадов температур
• Подлежит демонтажу и повторному использованию при замене участка цепи

Ограничения применения

• Не для алюминиевых проводов - риск ослабления контакта и перегрева
• Не следует применять вне закрытых распределительных коробок - внешняя среда (пыль, влага, UV) снижает срок службы
• Не рекомендуется для силовых линий выше 5 А - превышение нагрузки вызывает перегрев пружины
• Не годятся для мобильных устройств или объектов с вибрацией - возможно ослабление затяжки
• Не используются в качестве основного средства защиты от поражения током - всегда нужна дополнительная изоляция (например, термоусадка или изолента)

Примеры использования

• Объединение трёх проводов в распределительной коробке комнаты: фаза от выключателя, фаза к светильнику, фаза дальше по цепи
• Соединение проводов в щите перед подключением автоматического выключателя
• Переброска питания между соседними розетками в старой проводке
• Фиксация временного соединения при ремонте оборудования

Практические советы

• Защитите место соединения от влаги - даже идеальный зажим не спасёт от длительного контакта с водой
• Проверьте глубину входа проводов: если торчат более 1–2 мм - снова навинтите

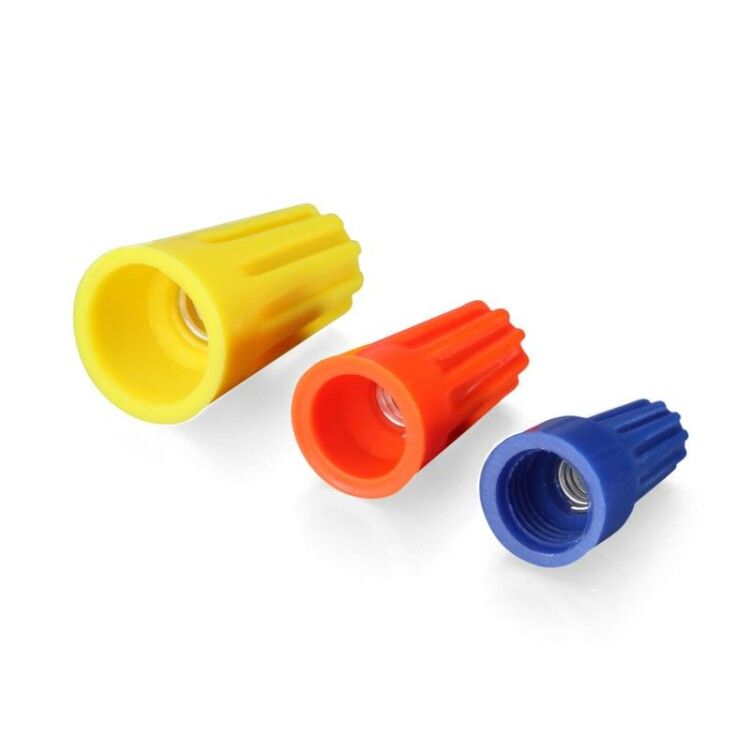

• Выбирайте цвет по сечению: жёлтый = СИЗ-4 (1,5–9,5 мм2); белый = СИЗ-3; красный = СИЗ-5 и т.д.
• Не используйте вместе с другими методами соединения (скрутка + пайка + СИЗ) - лишнее давление на пружину снижает надёжность
• При работе в помещениях с высокой запылённостью лучше дополнительно обмотать зажим термоусадкой
• При замене проверяйте состояние пружины - если она потеряла форму или покрылась ржавчиной - замените весь зажим
