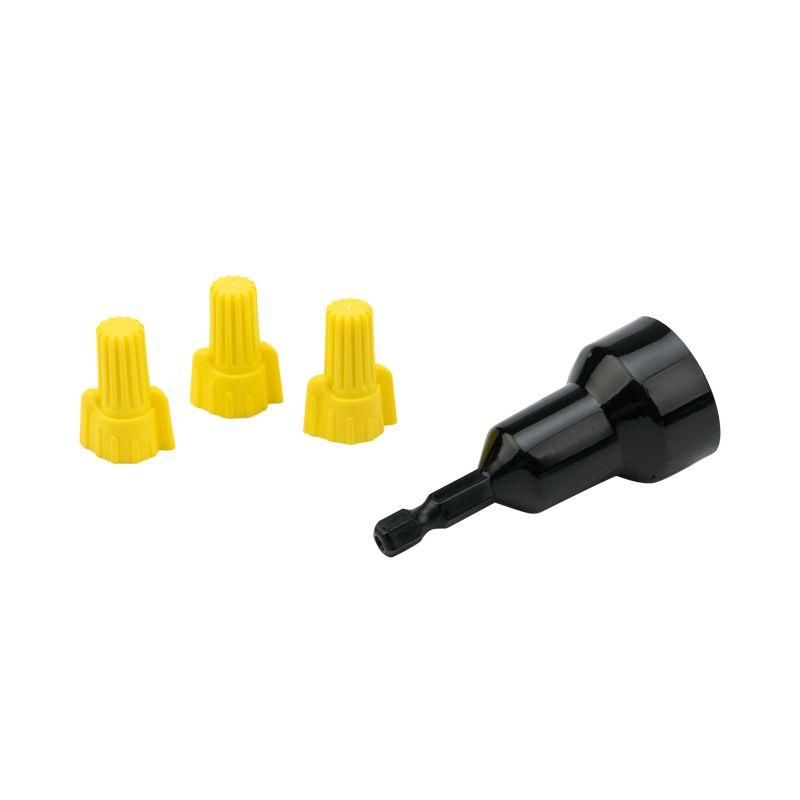

Соединительный изолирующий зажим с лепестками СИЗ-11 ø 9,8 мм (1-8,5 мм²), желтый (100 шт./уп.) | 08-0750 Rexant MEET

Зажим соединительный изолирующий с лепестками СИЗ-11 9,8 мм (1-8,5 кв мм), желтый от REXANT - это компактное решение для безопасного и долговечного соединения медных проводов в распределительных коробках, щитах и других точках ответвления. Артикул etm08-0750 подходит для бытовых и промышленных задач, где важна надежность без дополнительной изоляции.

Назначение и область применения

Зажим СИЗ-11 используется для соединения одножильных и многожильных медных проводов в скрутку. Он заменяет классическую изоленту, обеспечивая герметичную, прочную и изолированную связь. Применяется в электромонтаже жилых домов, офисов, производственных объектов - там, где требуется быстрое, безопасное и не требующее обслуживания соединение. Подходит для установки в распределительных коробках, шкафах управления, на потолках и стенах.

Технические характеристики

• Суммарное сечение соединяемых проводов: 1–8,5 мм2
• Диаметр проводника: до 9,8 мм
• Количество контактов: один (соединяет несколько проводов в одной скрутке)
• Рабочий температурный диапазон: от –10 C до +105 C
• Максимальное рабочее напряжение: 600 В
• Материал корпуса: нейлон 6.6, безгалогенный
• Контактная часть: оцинкованная стальная пружина конической формы
• Цвет: желтый

Указанные значения сечения соответствуют реальным комбинациям: например, два провода 1,5 мм2 + четыре провода 1,5 мм2 = 9 мм2, что выходит за пределы допустимого. Максимальная нагрузка достигается при сумме площадей всех проводов в пределах 8,5 мм2.

Совместимость и монтаж

Зажим СИЗ-11 совместим только с медными проводами. Алюминиевые, медно-алюминиевые или многожильные с тонкими жилами (например, в кабелях типа NYM с броней) не рекомендованы - возможен слабый контакт и перегрев. Для монтажа:

• Защитите провода от повреждения - снимите изоляцию на 10–15 мм.
• Скрутите жилы руками или плоскогубцами, не перетягивая.
• Наденьте зажим сверху, повернув по часовой стрелке до упора - лепестки должны плотно войти в резьбу корпуса.
• Не используйте инструменты для затяжки - достаточно усилия руки.

После монтажа проверьте, что провода не торчат из основания - это указывает на недостаточную скрутку.

Безопасность и стандарты

Корпус изготовлен из нейлона 6.6, который не содержит галогенов - при возгорании он не выделяет токсичных паров. Соответствует требованиям безопасности для внутренней электропроводки. Напряжение 600 В позволяет применять зажим в сетях 220/380 В. Однако не предназначен для открытой прокладки вне электрошкафов или в условиях постоянного воздействия УФ-излучения и механических ударов.

Преимущества

• Лепестки на корпусе увеличивают крутящий момент - удобнее закручивать даже в труднодоступных местах.
• Коническая пружина равномерно сжимает скрутку, исключая ослабление со временем.
• Нейлоновый корпус служит одновременно и изоляцией, и защитой от случайного касания.
• Не требует дополнительной изоляции - экономит время и материалы.
• Можно использовать многократно при демонтаже - не теряет эластичность пружины.

Ограничения применения

• Не применяется для алюминиевых проводов - риск окисления и нагрева.
• Не подходит для проводов с сечением менее 1 мм2 - пружина не захватит тонкие жилы.
• Не предназначено для внешней установки - материал не устойчив к длительному воздействию влаги, солнца и химических сред.
• Не следует использовать в цепях с высокими импульсными токами (например, частотные преобразователи) без дополнительной защиты.
• Не рассчитан на силовые соединения выше 8,5 мм2 - превышение вызовет перегрев и выход из строя.

Примеры использования

• Подключение светильников в распределительной коробке - три провода 1,5 мм2 (фаза, ноль, земля).
• Объединение проводов от нескольких розеток перед входом в щит.
• Соединение проводов в системах автоматизации - например, датчики и кнопки в пультах управления.
• Ремонт старой проводки - замена изоленты на более надежный вариант без вскрытия стен.

Практические советы

• Выбирая зажим, ориентируйтесь на сумму сечений всех проводов - не на количество жил. Например, два провода 2,5 мм2 + один 1,5 мм2 = 6,5 мм2 - подходящий вариант для СИЗ-11.
• Перед установкой проверьте, чтобы все жилы были одного материала и одинакового сечения - смешивание типов снижает надежность.
• Если провода слишком длинные после скрутки - обрежьте их, чтобы они не выпирали из корпуса.
• Для помещений с повышенной влажностью (ванная, кухня) лучше выбирать зажимы с IP44 и выше - этот модель не имеет такой защиты.
• Артикулы 08-0750 и etm08-0750 - это один и тот же продукт; различие лишь в формате номера поставщика.
