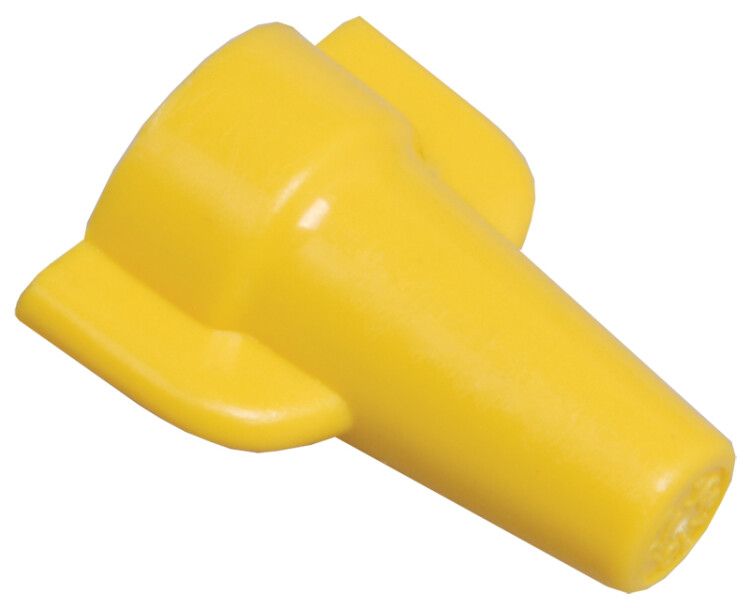

Соединитель проводов СИЗ-2 5.0-15.0 (уп.5шт) IEK USC-11-3-005

Зажим соединительный изолирующий СИЗ-2 5,0-15,0 (5 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции многожильных проводов сечением 5–15 мм2 в бытовых и промышленных электросетях до 450 В. Артикул usc-11-3-005 соответствует типовой модели СИЗ-2, широко используемой в электромонтажных работах.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-2 5,0-15,0 (5 шт) используется для создания надёжного электрического контакта между двумя или более проводами, одновременно обеспечивая их изоляцию. Подходит для работы в распределительных коробках, щитах, на участках прокладки кабеля, где требуется временная или постоянная коммутация. Применяется в системах освещения, силовых цепях, автоматизации и других установках переменного и постоянного тока до 450 В.

Технические характеристики

• Сечение жил: 5–15 мм2 - оптимально для медных проводов средней мощности
• Номинальное напряжение: 450 В - допустимо для сетей 220/380 В и аналогичных
• Материал корпуса: ПВХ - устойчив к механическим нагрузкам и химическим воздействиям
• Рабочая температура: от –10 до +45 C - подходит для помещений с нормальным микроклиматом
• Цвет: желтый - стандартизированная цветовая маркировка для удобства идентификации
• Ширина ячейки: 23 мм - позволяет плотно закручивать зажим вокруг пучка проводов
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Количество контактов: один - соединяет несколько проводов в одном узле
• Способ монтажа: на кабель - требует скрутки проводов перед установкой

Совместимость и монтаж

Зажим СИЗ-2 5,0-15,0 (5 шт) совместим с медными проводами круглого сечения. Перед установкой необходимо зачистить изоляцию на 10–15 мм, скрутить жилы руками или плоскогубцами, затем надеть зажим и плотно закрутить его по часовой стрелке до упора. Не применяйте для алюминиевых проводов - материал ПВХ не компенсирует окисление металла. Убедитесь, что суммарное сечение всех жил попадает в диапазон 5–15 мм2 - меньшее сечение снижает контактную прочность, большее - затрудняет закручивание.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 50598-93 для изолирующих соединителей. Напряжение 450 В обеспечивает запас безопасности для сетей 220/380 В. Материал ПВХ не распространяет горение и не выделяет токсичных веществ при перегреве. Однако зажим не является герметичным устройством - не рекомендован для открытых площадок или сырых помещений без дополнительной защиты.

Преимущества

• Не требует специального инструмента - достаточно рук или обычных плоскогубцев
• Удобная форма и цвет позволяют легко найти и проверить соединение в распределительной коробке
• Высокая степень изоляции предотвращает случайные замыкания
• Пакет из 5 штук экономически выгоден для массового монтажа
• Стандартная модель СИЗ-2 - известная и проверенная в России и странах СНГ

Ограничения применения

• Не использовать при температуре ниже –10 C - материал становится хрупким
• Не применять в условиях повышенной влажности, на улице или в помещениях с риском брызг воды - отсутствует защита IP
• Не подходят для многожильных проводов с большим количеством тонких жил (например, гибкий кабель КГ) - возможен слабый контакт
• Не предназначены для высоких токов свыше 30 А длительно - для таких задач нужны клеммы WAGO или болтовые соединения
• Не используются для соединения проводов разного сечения - риск перегрева одного из них

Примеры использования

• Подключение светильников в квартире через распределительную коробку
• Объединение трёх проводов от розеток в одной точке
• Фиксация ответвлений в электрощите после счётчика
• Временные соединения при ремонте проводки
• Монтаж в офисах, торговых центрах, производственных помещениях с низкой влажностью

Практические советы

• Перед установкой всегда проверяйте сечение каждого провода - сумма должна точно попадать в диапазон 5–15 мм2
• Скрутка проводов должна быть плотной, без торчащих жил - иначе зажим не будет держать
• Не перетягивайте зажим слишком сильно - можно повредить внутреннюю спираль
• После монтажа потяните каждый провод - соединение должно остаться неподвижным
• Для долговечности лучше поместить установленный СИЗ-2 внутри пластиковой распределительной коробки
• Артикул usc-11-3-005 - это именно модель СИЗ-2 с диапазоном 5–15 мм2; не путайте с другими номерами (например, СИЗ-1 или СИЗ-3)
