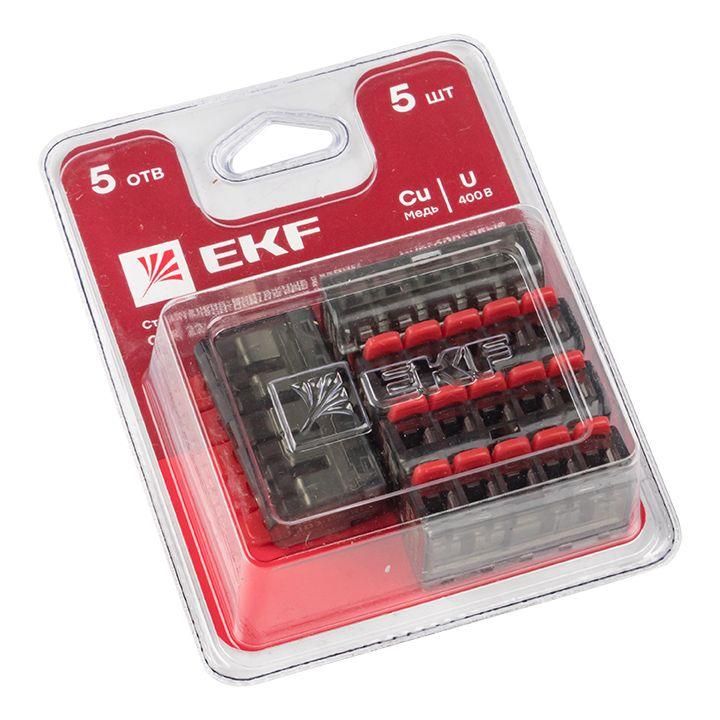

Клемма строительно-монтажная СМК 221-415 5-проводная 0.2-4кв.мм (блист.5шт) PROxima EKF plc-smk-221-415b

Клемма СМК 221-415 от EKF - это надёжная соединительная система с рычажным зажимом для быстрого монтажа одножильных и многожильных проводов сечением 0,2–4 мм2. Благодаря прозрачному корпусу и пяти контактам в одном устройстве, она удобна для распределения сигналов и питания в щитках, автоматике и оборудовании. Артикул plc-smk-221-415b поставляется в блистере по 5 штук.

Назначение и область применения

Клемма СМК 221-415 используется для создания разъёмных соединений в электрических цепях переменного тока до 400 В. Подходит для присоединения и ответвления проводов в распределительных щитах, пультах управления, станках, системах автоматизации и освещения. Особенно эффективна там, где требуется частый доступ к соединению - например, при обслуживании или модификации схемы.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 32 А
• Поперечное сечение провода: 0,2 – 4 мм2
• Диаметр кабеля: 0,5 – 2,3 мм
• Количество контактов: 5
• Тип зажима: рычажный
• Рабочая температура: от -40 C до +40 C
• Относительная влажность: до 60 % при 20 C
• Цвет корпуса: прозрачный

Совместимость и монтаж

Клемма СМК 221-415 совместима с медными одножильными и многожильными проводами. Для правильного подключения:

• Зачистите изоляцию на 8–10 мм - этого достаточно для надёжного захвата;
• Не смешивайте провода разного сечения в одной клемме - это предотвращает перегрев;
• Убедитесь, что диаметр жилы попадает в диапазон 0,5–2,3 мм;
• Для фиксации откройте рычаг, введите провод, закройте рычаг до щелчка - проверьте удержание легким потягиванием.

Клемма монтируется на DIN-рейку шириной 35 мм. Установка занимает несколько секунд - без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях сухих и умеренно влажных помещений. Прозрачный корпус позволяет визуально контролировать состояние соединения. Материалы устойчивы к воздействию окружающей среды при указанных температурных и влажностных режимах.

Преимущества

• Рычажный механизм обеспечивает быстрый и надёжный зажим без инструментов - снижает время монтажа на 30–50 %.
• Высокая механическая прочность корпуса - выдерживает многократные операции подключения/отключения.
• Прозрачная крышка даёт возможность контроля состояния проводов без вскрытия.
• Пять контактов в одном корпусе позволяют компактно организовать распределение сигнала или питания.
• Работает в широком температурном диапазоне - подходит для холодных помещений и неотапливаемых объектов.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен окисление и потеря контакта.
• Запрещено подключать провода сечением менее 0,2 мм2 или более 4 мм2 - риск перегрева и выхода из строя.
• Не рекомендуется для постоянного погружения в воду или высокой влажности выше 60 % при температуре ниже 20 C.
• Не следует использовать в цепях постоянного тока свыше 400 В - указаны параметры только для переменного тока.

Примеры использования

• Распределение фазы и нуля между несколькими светильниками в офисном помещении.
• Подключение датчиков и исполнительных механизмов в системах автоматизации на заводе.
• Общая точка подключения проводов в этажном щитке ЖКХ.
• Создание временных соединений при тестировании оборудования.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода заявленному диапазону - даже небольшое превышение может вызвать нагрев.
• Если используете многожильный провод - слегка скрутите жилы перед введением в клемму, чтобы они не выпадали.
• При групповом использовании нескольких клемм СМК 221-415 в одном щитке - оставляйте минимум 5 мм свободного места между ними для лучшей теплоотдачи.
• Артикул plc-smk-221-415b идеален для заказа партиями - блистеры легко хранить и раздавать рабочим.
• Эта клемма - часть серии PROxima от EKF, значит, её можно сочетать с другими элементами этой линейки по стилю и качеству сборки.
