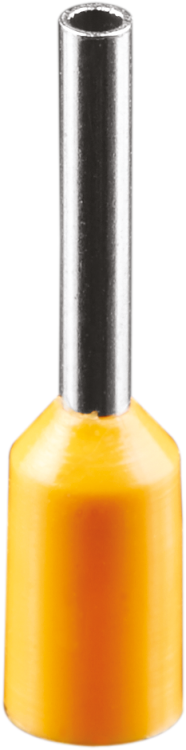

Наконечник 71 904 NET-E0508-B10 Е-гильзы НШВИ оранж. (10 шт/упак) |71904 |Navigator 19568

Наконечник-гильза втулочная НШВИ 0,5-7,8 оранжевый (10 шт/упак) от бренда Navigator предназначен для надёжного соединения одножильных и многожильных медных проводов сечением 0,5 мм2. Этот элемент из серии NET-E обеспечивает механическую прочность и электроизоляцию на месте соединения, особенно важен при использовании в распределительных щитах, автоматике и оборудовании с частой вибрацией.

Назначение и область применения

Наконечник-гильза втулочная НШВИ 0,5-7,8 оранжевый (10 шт/упак) используется для оконцевания медных проводов перед установкой в зажимы, клеммы, автоматы и другие контактные устройства. Подходит для работы в условиях повышенной влажности, перепадов температур и вибраций. Применяется в бытовых, промышленных и управляющих системах: например, в щитах управления, станках, освещении, HVAC-оборудовании.

Технические характеристики

• Сечение провода: 0,5 мм2 - оптимально для тонких медных жил, часто используемых в слаботочных цепях и управляемых устройствах;
• Длина втулки: 13,8 мм - достаточна для плотного захвата жилы при обжиме;
• Материал втулки: медь с лужёным покрытием - снижает окисление, повышает долговечность контакта;
• Изоляция: полиамид (PA) - термостойкая, не горюча, выдерживает температуру от –40C до +125C;
• Рабочее напряжение: 220 В - рассчитана на сетевые цепи переменного тока;
• Форма фланца: трубчатая - позволяет легко вставлять в клеммы и зажимы без деформаций;
• Цвет: оранжевый - стандартизированная цветовая маркировка для быстрого распознавания сечения;
• Количество контактов: 1 - каждый наконечник предназначен для одного провода;
• Гарантия: 3 года - соответствует требованиям к качеству серийной продукции Navigator.

Совместимость и монтаж

Наконечник-гильза втулочная НШВИ 0,5-7,8 оранжевый (10 шт/упак) совместим с любыми стандартными обжимными клещами для гильз Е-типа. Монтаж выполняется путём введения подготовленного провода внутрь втулки и последующего обжима специальным инструментом. Обязательно проверьте соответствие диаметра жилы сечению 0,5 мм2 - использование проводов большего сечения недопустимо. Изолированный фланец не требует дополнительной изоляции после монтажа.

Безопасность и стандарты

Произведён в соответствии с международными нормами для наконечников типа E (EN 60947-5-1, IEC 60947). Лужёное покрытие предотвращает коррозию, что важно для длительной эксплуатации в помещениях с высокой влажностью. Полиамидная изоляция не распространяет пламя и сохраняет целостность при нагреве до +125C.

Преимущества

• Удобство монтажа благодаря готовой изоляции - не требуется применение термоусадки или изоленты;
• Высокая механическая прочность - втулка не деформируется при затяжке болтом;
• Стабильный контакт - лужение исключает увеличение переходного сопротивления со временем;
• Цветовая маркировка - оранжевый цвет сразу указывает на сечение 0,5 мм2, снижает риск ошибки при сборке;
• Устойчивость к экстремальным температурам - работает даже в холодных складских помещениях и рядом с нагреваемыми компонентами.

Ограничения применения

• Не применяется для алюминиевых проводов - материал втулки совместим только с медью;
• Запрещено использовать с проводами сечением более 0,5 мм2 - возможен плохой обжим и выход из строя;
• Не рекомендован для постоянного погружения в жидкости - хотя IP-класс не указан, изоляция не предназначена для подводного монтажа;
• Не следует применять в средах с агрессивными химическими веществами - полиамид может подвергаться воздействию растворителей.

Примеры использования

• Подключение датчиков температуры в системах автоматизации;
• Обжим проводов к клеммам модульных автоматических выключателей;
• Соединение проводов в светильниках и контроллеров освещения;
• Электроустановки в пищевой промышленности, где необходима чистота и герметичность контактов;
• Сборка пультов управления и устройств малой мощности в офисном и домашнем оборудовании.

Практические советы

• Перед обжимом удалите изоляцию с провода точно на длину втулки - около 13–14 мм; лишняя изоляция внутри втулки снижает качество контакта;
• Используйте обжимные клещи с матрицей для гильз НШВИ - не подходят универсальные инструменты без точной формы;
• Проверяйте обжим вручную: попробуйте потянуть провод - он не должен выскальзывать;
• Храните упаковку в сухом месте - хоть изоляция устойчива, сырость может повредить металл в процессе длительного хранения;
• Артикулы 19568 и 71904 - это одна и та же продукция, различаются лишь номера по базам поставщиков - выбирайте любой доступный.
