Наконечник штыревой втулочный изолированный НШвИ 0,5-8 (50шт.) EKF PROxima | nhvi-0.5-8

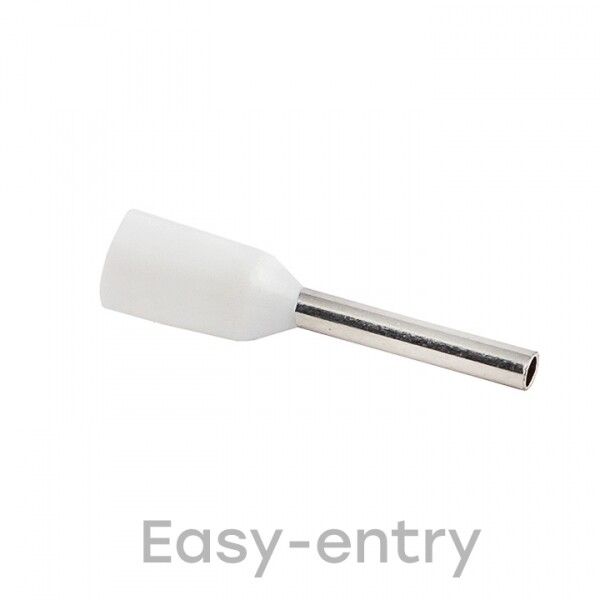

Наконечник штыревой втулочный изолированный НШвИ 0,5-8 от EKF - это готовое решение для оконцевания многожильных медных проводов сечением 0,5 мм2 без необходимости предварительного облуживания. Благодаря встроенной изоляции и лужёной меди, этот наконечник обеспечивает надёжный контакт при опрессовке и защищён от внешних воздействий. Артикул nhvi-0.5-8 входит в серию PROxima и рассчитан на применение в распределительных щитах, автоматике и оборудовании с напряжением до 690 В.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШвИ 0,5-8 предназначен для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, ШВВП и аналогичных. Он исключает необходимость ручного облуживания жил перед установкой - всё уже сделано производителем. Применяется там, где требуется прочное и долговечное соединение: в силовых цепях, управлениях, автоматах, контакторах, частотных преобразователях и других устройствах внутри распределительных щитов.

Технические характеристики

• Поперечное сечение провода: 0,5 мм2
• Длина втулки: 8 мм
• Внутренний диаметр: 1 мм - подходит для проводов с числом жил до 19×0,18 мм
• Наружный диаметр: 1,4 мм
• Материал проводника: медь лужёная - улучшает проводимость и снижает окисление
• Материал изоляции: полипропилен (PP) - термостойкий, химически устойчивый, белого цвета
• Рабочее напряжение: до 690 В
• Диапазон температур: от –40 C до +80 C
• Способ монтажа: опрессовка специальным инструментом
• Количество в упаковке: 50 штук
• Покрытие: электролитическое лужение - равномерное и плотное
• Срок гарантии: 84 месяца

Совместимость и монтаж

Наконечник НШвИ 0,5-8 совместим с любым инструментом для опрессовки, который имеет матрицу под сечение 0,5 мм2 и диаметром втулки 1–1,4 мм. Для правильного монтажа:

• Зачистите изоляцию провода на длину 8 мм - точно соответствует длине втулки;
• Не перегибайте и не деформируйте жилы - они должны свободно войти в трубку;
• Опрессуйте втулку одним движением, чтобы избежать трещин в изоляции;
• Убедитесь, что изоляция наконечника плотно прилегает к основной изоляции провода - это предотвращает её повреждение при последующем использовании.

Не используйте плоскогубцы или обычные клещи - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник НШвИ 0,5-8 соответствует требованиям к безопасности для электроустановок до 1000 В. Материал изоляции - полипропилен - не выделяет токсичных веществ при нагреве, однако содержит галогены, поэтому не рекомендован для помещений с особыми требованиями к пожарной безопасности (например, метро, больницы, тоннели). Подходит для всех остальных объектов: заводов, офисов, жилых домов, торговых центров.

Преимущества

• Полностью исключает этап облуживания - экономит время и трудозатраты при монтаже;
• Изоляция из полипропилена не растрескивается при температурных колебаниях и механическом воздействии;
• Лужёная медь обеспечивает стабильную проводимость и уменьшает риск коррозии даже во влажной среде;
• Белый цвет изоляции позволяет легко отличить наконечник от других, особенно при массовой сборке;
• Высокая надёжность соединения - проверено в условиях длительной эксплуатации в промышленном оборудовании.

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - предназначены только для многопроволочных;
• Не используется в системах с требованием к нулевой эмиссии галогенов (HFFR/LSZH);
• Не допускается использование в местах постоянного контакта с маслами, растворителями или агрессивными химикатами - изоляция PP не устойчива к ним;
• Не подходит для проводов сечением более 0,5 мм2 - возможен перегрев и выход из строя.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах квартир и офисов;
• Оконцевание проводов управления в частотных преобразователях и пускателях;
• Соединение сигнальных проводов в системах автоматизации (PLC, датчики, реле);
• Монтаж в бытовых приборах с высокими требованиями к надёжности контакта - холодильники, стиральные машины, системы отопления.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника - даже небольшая разница может вызвать перегрев;
• Храните наконечники в сухом месте - хотя изоляция устойчива, влага может попасть между жилами и вызвать окисление;
• При работе с несколькими типами наконечников (например, НШвИ и НШвИ2) пометьте упаковки - цвет и размеры близки, но функционал отличается;
• Для массового монтажа закупайте сразу целую упаковку - 50 штук достаточно для нескольких дней работы одного монтажника;
• Этот наконечник - часть серии PROxima от EKF; он сочетается по качеству и стандартизации с другими элементами этой линейки - удобно для комплектации всего щита.
