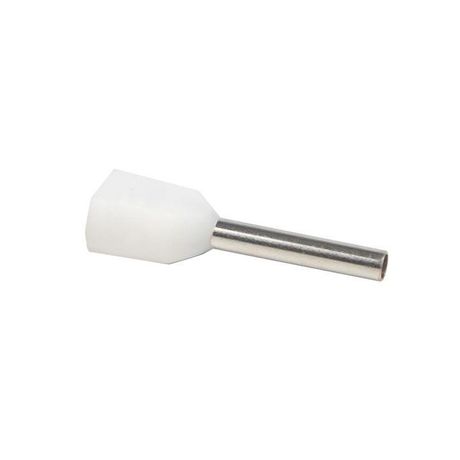

Наконечник штыревой втулочный НШвИ(2) 0.5-10 (50шт.) EKF PROxima | nhvi2-0.5-10

Наконечник штыревой втулочный НШвИ(2) 0.5-10 от EKF PROxima - это готовое решение для надёжного соединения многопроволочных проводов сечением 0,5 мм2 без предварительного облуживания. Подходит для монтажа в автоматических выключателях, контакторах, клеммных колодках и других устройствах с штыревыми зажимами.

Назначение и область применения

Наконечник штыревой втулочный НШвИ(2) 0.5-10 предназначен для соединения многопроволочных медных проводов типа ПВ-3, ПВС, ПУГН и аналогичных с штыревыми контактами оборудования. Он исключает необходимость ручного облуживания жил перед установкой - процесс упрощается, экономится время и снижается риск ошибок при монтаже. Применяется в распределительных щитах, пультах управления, станках, системах автоматизации и другом промышленном оборудовании.

Технические характеристики

• Тип: Двойной втулочный - позволяет одновременно запрессовать два провода одного сечения
• Номинальное сечение провода: 0,5 мм2
• Материал втулки: Медь, лужённая - обеспечивает хорошую проводимость и устойчивость к окислению
• Длина втулки: 10 мм - соответствует стандартным требованиям для штыревых зажимов
• Изоляция: Да, из полипропилена - защищает от случайного контакта и механических повреждений
• Без галогенов: Да - материал изоляции не выделяет токсичных веществ при нагреве или возгорании
• Цвет изоляции: Жёлтый - удобна для визуального отличия и цветовой маркировки цепей
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ(2) 0.5-10 совместим с любыми штыревыми клеммами, рассчитанными на провод 0,5 мм2. Для фиксации требуется специальный пресс-клещи с матрицей для двойных втулок. Установка выполняется в три этапа:

1. Зачистить изоляцию с двух проводов на длину 8–9 мм
2. Вставить провода в втулку до упора - развальцованный конец облегчает введение жил
3. Обжать прессом до характерного щелчка - изоляция остаётся целой, не деформируется

Не используйте плоскогубцы или обычные клещи - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Наконечник штыревой втулочный НШвИ(2) 0.5-10 изготовлен в соответствии с требованиями к безопасности для электромонтажа в промышленных условиях. Материал изоляции - безгалогенный полипропилен, что делает его безопасным для закрытых помещений и систем с повышенными требованиями к пожарной безопасности. Лужёная медь соответствует нормам по электропроводности и долговечности.

Преимущества

• Экономит время - не требует облуживания проводов перед монтажом
• Повышает надёжность - равномерное давление при опрессовке создаёт прочный контакт
• Защита от коррозии - лужёная поверхность втулки не окисляется даже во влажной среде
• Удобство сборки - двойная конструкция позволяет соединить два провода одним элементом
• Стабильность - изоляция не трескается при температурных колебаниях

Ограничения применения

• Подходит только для многопроволочных мягких проводов - не используется с однопроволочными жилами
• Рассчитан на максимальное сечение 0,5 мм2 - нельзя использовать для проводов большего сечения
• Не предназначены для высоких токов выше 10 А - проверяйте допустимые нагрузки в вашем оборудовании
• Требуются специальные пресс-клещи - обычная инструментальная база не подойдёт

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах
• Соединение проводов с клеммами контакторов и реле
• Монтаж сигнальных цепей в пультах управления станков
• Фиксация проводов в клеммных колодках PLC и контроллеров
• Сборка распределительных устройств в пищевой и фармацевтической промышленности (благодаря безгалогенной изоляции)

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - 0,5 мм2 - и тип наконечника (НШвИ(2))
• Выбирайте пресс-клещи с матрицей, помеченной как “D” или “двухпроводной” - это гарантирует правильную форму обжима
• После обжима слегка потяните провод - он не должен выскальзывать; если есть люфт - замените наконечник
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может повредить контактную часть
• Артикул nhvi2-0.5-10 легко найти в каталогах EKF - используйте его для заказа запасных комплектов
