Наконечник штыревой втулочный изолированный НШвИ(2) 0,5-8 (50шт.) EKF PROxima | nhvi2-0.5-8

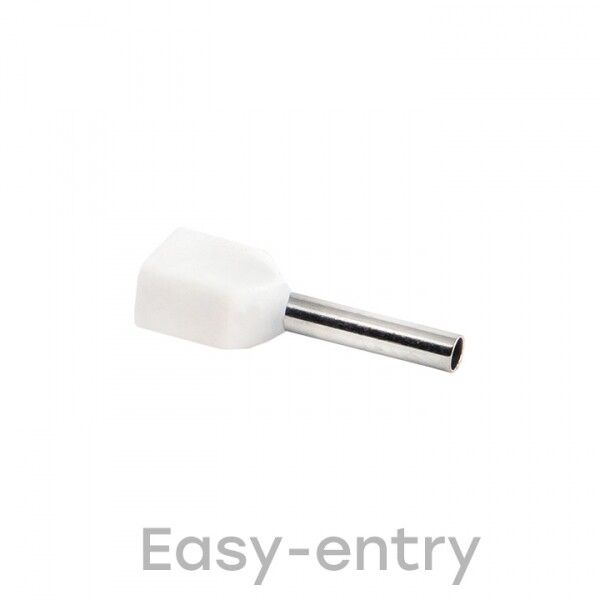

Наконечник штыревой втулочный изолированный НШвИ(2) 0,5-8 от EKF PROxima предназначен для надёжного оконцевания многожильных медных проводов сечением 0,5 мм2. Благодаря встроенной изоляции и лужённому контакту, этот наконечник исключает необходимость предварительного облуживания провода, ускоряя монтаж и повышая качество соединения.

Назначение и область применения

Наконечник НШвИ(2) 0,5-8 используется для оконцевания многопроволочных медных проводов типов ПВ-3, ПВС, ШВВП и аналогичных. Применяется там, где требуется прочное и долговечное соединение под зажимы автоматических выключателей, клеммных колодок, контактных площадок оборудования. Подходит для сборки щитов, управления станками, конвейерами, системами освещения и других устройств с высокими требованиями к надёжности контакта.

Технические характеристики

• Тип: двойной втулочный наконечник (НШвИ(2))
• Сечение провода: 0,5 мм2
• Материал проводника: медь луженая
• Изоляция: да, из полипропилена (PP), белого цвета
• Рабочее напряжение: до 690 В
• Диаметр внешней части: 1,8 мм
• Диаметр внутреннего канала: 1,5 мм
• Длина втулки: 8 мм
• Конструкция жилы: многопроволочная
• Способ монтажа: опрессовка специальным инструментом
• Температурный диапазон: от –40 C до +80 C
• Покрытие: электролитическое лужение
• Срок гарантии: 84 месяца
• Состав: содержит галогены

Совместимость и монтаж

Наконечник НШвИ(2) 0,5-8 совместим с любыми стандартными клещами для опрессовки, поддерживающими матрицу для втулочных наконечников сечением 0,5 мм2. Перед опрессовкой провод необходимо зачистить на длину около 8–10 мм - этого достаточно для полного входа в втулку. Разведённый край втулки облегчает введение провода. После опрессовки изоляционная манжета плотно фиксируется на корпусе провода, обеспечивая механическую и электрическую защиту. Для качественного соединения используйте инструмент с регулировкой усилия - перегрузка может повредить изоляцию, недостаточное давление - вызвать плохой контакт.

Безопасность и стандарты

Наконечник соответствует требованиям к безопасности для работы в сетях переменного тока до 690 В. Материал изоляции - полипропилен, обеспечивающий термическую и химическую стойкость. Лужёное покрытие снижает риск окисления и увеличивает срок службы контактов. Учитывайте наличие галогенов - при возгорании возможна выработка токсичных веществ, поэтому применение в закрытых помещениях с повышенными требованиями к экологической безопасности требует дополнительной оценки.

Преимущества

• Устраняет этап облуживания провода - экономит время и трудозатраты при монтаже
• Интегрированная изоляция защищает от случайного касания и короткого замыкания
• Лужёная медная втулка обеспечивает низкое переходное сопротивление и устойчивость к коррозии
• Стандартные размеры позволяют использовать с большинством существующих клемм и зажимов
• Высокий класс защиты IP20 внутри распределительных устройств

Ограничения применения

• Не предназначается для однопроволочных (монолитных) проводов - только для многопроволочных
• Подходит только для меди; несовместим с алюминием
• Запрещено использование при температурах ниже –40 C и выше +80 C
• Не рекомендован для постоянного воздействия открытого пламени или агрессивных сред (например, масла, растворителей)
• Содержание галогенов делает его менее подходящим для мест с высокими требованиями к пожаробезопасности (метро, больницы, серверные комнаты)

Примеры использования

• Оконцевание проводов ПВ-3 перед установкой в автоматы ABB, Schneider Electric, IEK
• Подключение датчиков и исполнительных механизмов на промышленном оборудовании
• Сборка силовых цепей в распределительных щитах жилых и коммерческих зданий
• Монтаж светильников и группового управления освещением

Практические советы

• Выбирайте наконечник именно по сечению провода - 0,5 мм2 - не допускайте завышения, чтобы избежать люфта и нагрева
• Перед опрессовкой проверьте, что все проволочки вошли в втулку - выпирающие концы нарушают герметичность
• Используйте матрицу, указанную производителем инструмента для NShvI(2) 0,5–8 - некорректная форма сдавливания снижает надёжность
• Храните в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может повлиять на адгезию
• Этот наконечник - часть серии EKF PROxima, которая стандартизована для массовой сборки; сочетаем с другими элементами этой же серии для единых решений
