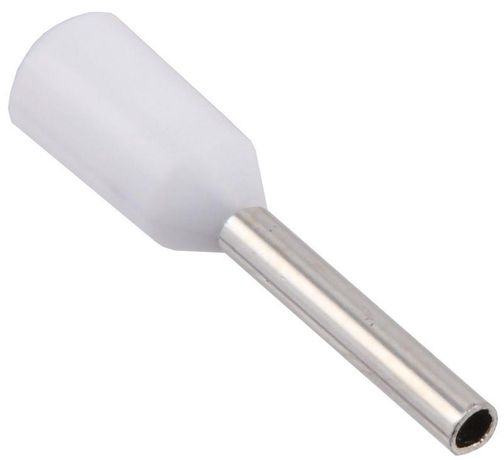

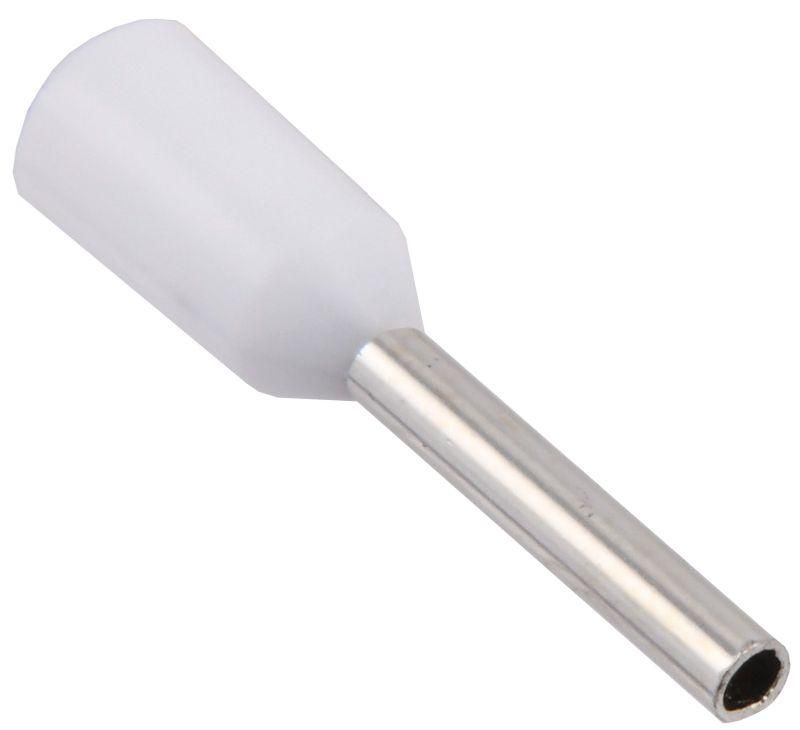

Наконечник НШВИ 0,5-08 0,5мм2 с изолированным фланцем (100шт/упак) GENERICA - UGN11-008-D05-100-G IEK

Наконечник НШВИ 0,5-08 0,5 мм2 с изолированным фланцем от GENERICA и IEK предназначен для надёжного соединения однопроволочных и многопроволочных медных жил сечением 0,5 мм2 через опрессовку. Устройство сочетает металлическую втулку и изолирующий фланец, что упрощает монтаж и повышает безопасность в распределительных коробках и панелях управления.

Назначение и область применения

Наконечник НШВИ 0,5-08 0,5 мм2 с изолированным фланцем используется для оконцевания медных проводов в электрических цепях переменного и постоянного тока. Применяется там, где требуется прочное и защищённое соединение: в щитах, на клеммах автоматических выключателей, контакторах, реле, а также в оборудовании с ограниченным пространством - например, в пультах управления, станках, системах освещения и бытовой автоматике.

Технические характеристики

• Поперечное сечение провода: 0,5 мм2 - подходит для тонких жил, часто используемых в слаботочных и сигнальных цепях
• Длина втулки: 8 мм - обеспечивает достаточную площадь для равномерной опрессовки
• Материал втулки: медь, лужёная - снижает окисление, улучшает контакт и долговечность
• Материал изоляции: поливинилхлорид (PVC) - устойчив к механическим нагрузкам и воздействию среды
• Цвет изоляции: белый - позволяет легко отличить от других типов наконечников
• Форма фланца: трубчатая - плотно охватывает изоляцию провода, предотвращая её проскальзывание
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Упаковка: 100 штук - удобно для массового монтажа и хранения

Совместимость и монтаж

Наконечник НШВИ 0,5-08 0,5 мм2 совместим с любыми клеммами, рассчитанными на провод 0,5 мм2. Для установки нужен специальный пресс-клещи с матрицей для наконечников типа ШВИ. Не рекомендуется использовать обычные плоскогубцы - это приведёт к плохому контакту и перегреву. После опрессовки проверьте, чтобы изоляция не была повреждена, а металл втулки полностью охватил жилу. Диаметр входа в клемму - около 4–5 мм; убедитесь, что он соответствует вашей клемме.

Безопасность и стандарты

Наконечник НШВИ 0,5-08 0,5 мм2 соответствует требованиям ГОСТ Р МЭК 60947-7-1 и ГОСТ 7399. Лужёная поверхность втулки препятствует образованию оксидов, снижая риск нагрева и возгорания. Изоляция PVC не распространяет горение и сохраняет целостность при температуре до +70 C.

Преимущества

• Изолированный фланец исключает необходимость в дополнительной термоусадке или изоленте
• Лужёная медь обеспечивает стабильный контакт даже при длительной эксплуатации
• Трубчатая форма фланца надёжно фиксирует изоляцию провода, предотвращая её выскальзывание
• Белый цвет упрощает визуальную диагностику и группировку проводов
• Высокая плотность упаковки (100 шт.) экономит место на складе и снижает стоимость единицы

Ограничения применения

• Не применяется для алюминиевых проводов - материал втулки несовместим с алюминием
• Рассчитан только на провода сечением 0,5 мм2 - использование с более толстыми жилами вызовет плохой контакт
• Не предназначается для внешней установки или помещений с высокой влажностью без дополнительной защиты
• Не подлежит повторному использованию после демонтажа - деформация втулки делает невозможной повторную опрессовку

Примеры использования

• Подключение датчиков и кнопок в панелях управления станков
• Завершение проводов в распределительных коробках квартир и офисов
• Соединение проводов в светильниках, розетках и выключателях с малым током
• Монтаж сигналов в системах автоматизации и БАС

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 8 мм. Лишняя изоляция внутри втулки снижает качество контакта
• Выбирайте клещи с матрицей, помеченной как “ШВИ” или “HVI”. Клещи для наконечников НШВ не подходят - они не обеспечивают правильную форму сжатия
• Проверяйте усилие опрессовки: качественный контакт не должен позволять проводу свободно двигаться в втулке
• Храните упаковку в сухом месте - хотя изоляция устойчива, повышенная влажность может повлиять на адгезию материала
• При замене старых наконечников - всегда используйте новые. Даже один раз использованный НШВИ 0,5-08 0,5 мм2 уже не гарантирует надёжность
