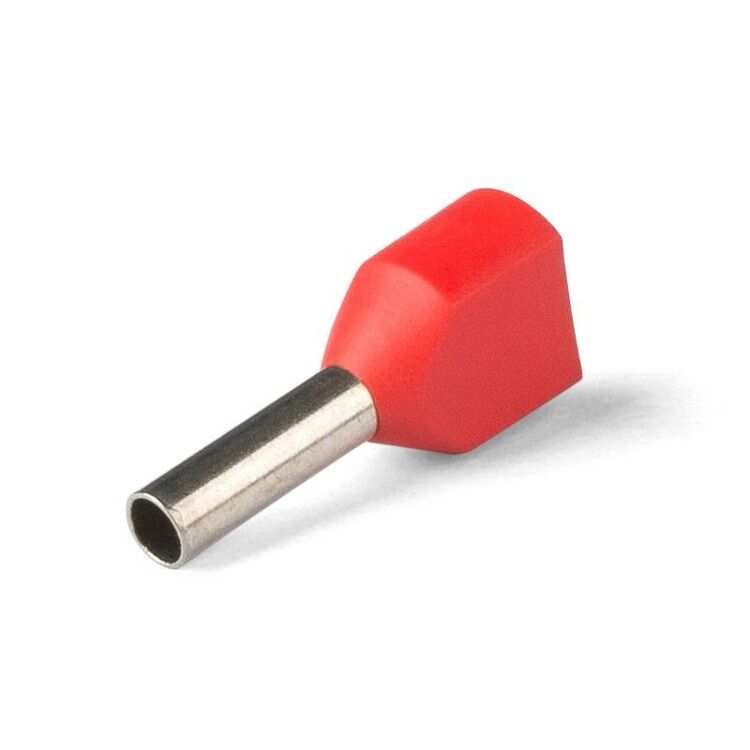

Наконечник штыревой втулочный изолированный НШВИ(2) 0.5-8 - 79461 КВТ

Наконечник штыревой втулочный изолированный НШВИ(2) 0.5-8 от КВТ предназначен для надёжного соединения двух гибких многопроволочных медных проводников сечением 0,5 мм2 через опрессовку. Этот наконечник заменяет традиционное облуживание, упрощая монтаж в плотных распределительных коробках и на клеммах оборудования.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 0.5-8 используется для оконцевания двух одновременно подключаемых проводов одинакового сечения. Подходит для ситуаций, когда требуется соединить два проводника в одной точке - например, при подключении к клеммным колодкам, автоматическим выключателям, контакторам или клеммам УЗО. Особенно эффективен там, где ограничен пространство: в щитах, пультах управления, на станках и конвейерах. Применяется в системах слабого тока и силовых цепях до 0,69 кВ.

Технические характеристики

• Тип: двойной втулочный наконечник с изоляцией
• Сечение проводника: 0,5 мм2 (для каждого провода)
• Общая длина втулки: 8 мм
• Материал втулки: медь марки М1 с электролитическим лужением
• Материал изоляции: полипропилен (PP)
• Рабочая температура: от –40 C до +105 C
• Температурная стойкость изоляции: 105 C
• Номинальное напряжение: 0,69 кВ
• Форма фланца: трубчатая
• Цвет изоляции: белый (соответствует DIN 46228-4)
• Галогены: содержатся
• Стандарт: ТУ 3424-001-59861269-2004
• Способ монтажа: опрессовка специальным инструментом

Совместимость и монтаж

Наконечник НШВИ(2) 0.5-8 совместим с любыми клеммами, рассчитанными на штыревые соединения диаметром, соответствующим медной втулке после опрессовки. Для монтажа используются клещи с матрицей для двойных наконечников - важно выбрать правильный размер, чтобы избежать недожима или пережима. Изоляция не снимается перед опрессовкой: обжим выполняется сразу по всей конструкции - и по изоляции, и по медной втулке. Коническая форма входа ("Easy Entry") позволяет легко заводить провода внутрь втулки даже при плохой доступности.

Безопасность и стандарты

Наконечник НШВИ(2) 0.5-8 соответствует требованиям ТУ 3424-001-59861269-2004. Работает при напряжении до 0,69 кВ и температурах до +105 C. Изоляция выполнена из полипропилена - материал устойчив к механическому воздействию и химически стабилен. Однако наличие галогенов в составе изоляции делает его менее подходящим для помещений с особыми требованиями к дымообразованию (например, метро, больницы, тоннели).

Преимущества

• Заменяет облуживание - экономит время и исключает риск перегрева при пайке
• Два провода в одном наконечнике - снижает количество точек подключения и повышает компактность
• Цветовая маркировка по DIN 46228 - упрощает визуальную идентификацию сечения
• Лужёная медь обеспечивает хорошую проводимость и защищает от окисления
• Трубчатая форма и конический вход позволяют легко вводить провода, даже если они немного деформированы

Ограничения применения

• Не применяется для жестких однопроволочных проводов - только для гибких многопроволочных
• Подходит только для проводников сечения 0,5 мм2; использование других сечений приведёт к ненадёжному соединению
• Наличие галогенов в изоляции ограничивает применение в закрытых помещениях с повышенными требованиями к пожарной безопасности
• Не предназначено для частых демонтажей - опрессовка является постоянным соединением

Примеры использования

• Подключение двух проводов от датчиков к одному входу контроллера в системе автоматизации
• Соединение фазного и нулевого проводов в распределительной коробке при установке розетки
• Присоединение двух проводников к клемме УЗО или автоматического выключателя в щите
• Монтаж в панелях управления станков, где мало места для нескольких отдельных наконечников

Практические советы

• Перед опрессовкой проверьте, что оба провода полностью вошли в втулку - не допускайте торчащих концов
• Используйте инструмент с матрицей, специально предназначенной для двойных наконечников типа НШВИ(2); обычные клещи для одиночных могут не обеспечить равномерный обжим
• Проверяйте качество обжима: после сжатия изоляция должна быть целой, а провода - плотно зажаты внутри втулки без люфтов
• При работе в условиях низких температур (ниже –20 C) согрейте наконечник перед монтажом - полипропилен становится хрупким
• Этот наконечник - часть серии КВТ с унифицированной цветовой кодировкой: белый всегда означает 0,5 мм2, что ускоряет поиск нужного элемента в ящике
