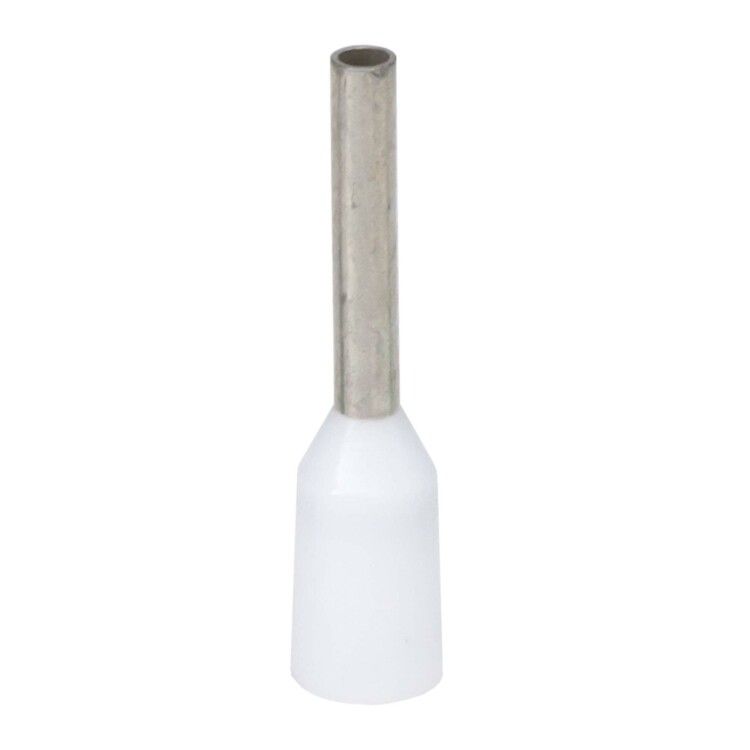

Наконечник-гильза с изол. фланцем для жилы сечением 0,5кв.мм, длина контактной части 8мм, белый | IF0.5-08WT DKC ДКС

Наконечник-гильза с изолированным фланцем DKC if0.5-08wt предназначен для надежного оконцевания тонких многожильных проводов сечением 0,5 мм2. Благодаря изолированному фланцу и лужёной медной контакте, он обеспечивает безопасное соединение в слаботочных цепях, особенно там, где важна защита от случайного замыкания.

Назначение и область применения

Этот наконечник-гильза используется для оконцевания многожильных проводов сечением 0,5 мм2 перед установкой в клеммы, разъёмы или автоматические выключатели. Подходит для работы с кабелями в устройствах управления, панелях автоматики, бытовой электронике, системах освещения и других слаботочных цепях. Применяется там, где требуется исключить выпадение жил и предотвратить короткое замыкание между соседними контактами.

Технические характеристики

• Поперечное сечение жилы: 0,5 мм2 (AWG 20)
• Длина контактной части: 8 мм
• Материал контакта: медь М0, лужёная (с оловом и висмутом для улучшения проводимости)
• Материал изоляции: полипропилен (PP), не поддерживающий горение (UL94 HB)
• Цвет изоляции: белый
• Форма фланца: трубчатая
• Проклеенный тип: да - клей активируется при опрессовке, герметизирует место перехода
• Состав: без галогенов - снижает выделение токсичных веществ при перегреве
• Упаковка: на рулоне / ленте - удобно для автоматической подачи и хранения

Совместимость и монтаж

Наконечник-гильза DKC if0.5-08wt совместим с любыми инструментами для опрессовки, подходящими под сечение 0,5 мм2. Для качественного соединения используйте матрицу с правильным профилем - она должна плотно обжать медь без деформации изоляции. После опрессовки проверьте прочность соединения легким растяжением. Клей внутри изоляции заполнит зазоры, что исключает попадание влаги и пыли. Убедитесь, что диаметр клеммы соответствует внешнему размеру фланца - он рассчитан под стандартные клеммы с посадочными отверстиями до 6–7 мм.

Безопасность и стандарты

• Изоляция выполнена из полипропилена, соответствующего классу UL94 HB - самозагасаемый материал
• Отсутствие галогенов снижает риск образования едких паров при перегреве - важно для закрытых корпусов и помещений с людьми
• Лужённая поверхность контакта препятствует окислению и увеличивает срок службы соединения

Преимущества

• Изолированный фланец предотвращает случайное касание токоведущих частей
• Проклеенная конструкция обеспечивает герметичность и механическую стабильность
• Гладкая внутренняя поверхность изоляции - нет заусенцев, которые могли бы повредить жилы
• Белый цвет позволяет легко отличать этот наконечник от других, например, черных или красных, при обслуживании
• Подходит для автоматических линий сборки - лента упрощает подачу в оборудование

Ограничения применения

• Не предназначается для проводов сечением более 0,5 мм2 - возможен перегрев и расплавление изоляции
• Не рекомендован для высокотемпературных сред выше +105 C - полипропилен начинает терять форму
• Не следует использовать в условиях постоянного механического изгиба - изоляция не является гибкой, как в кабеле
• Не подходит для силовых цепей с током свыше 10 А - недостаточная теплопроводность для больших нагрузок

Примеры использования

• Оконцевание проводов в контроллерах PLC
• Подключение датчиков и исполнительных механизмов в автоматизации
• Сборка печатных плат с выводами для монтажа в клеммники
• Обвязка светильников и устройств управления освещением
• Соединение проводов в щитках малой мощности (например, домашние системы безопасности)

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - 8 мм - чтобы не было лишней жилы внутри
• Используйте инструмент с регулировкой усилия - слишком сильное давление может раздавить изоляцию
• Храните рулон в сухом месте - хотя изоляция водоотталкивающая, длительное воздействие влаги может повлиять на адгезию клея
• При использовании в серийном производстве - выбирайте ленточные варианты для автоматического питания оборудования
• Если нужен другой цвет - аналогичные модели есть в серии Quadro в чёрном, красном и синем исполнении
