Наконечник штыревой втулочный изолированный F-8 мм 2х0.5 мм² (НШВи(2) 0.5-8/Ги2 0,5-8) белый | 08-2801 REXANT MEET

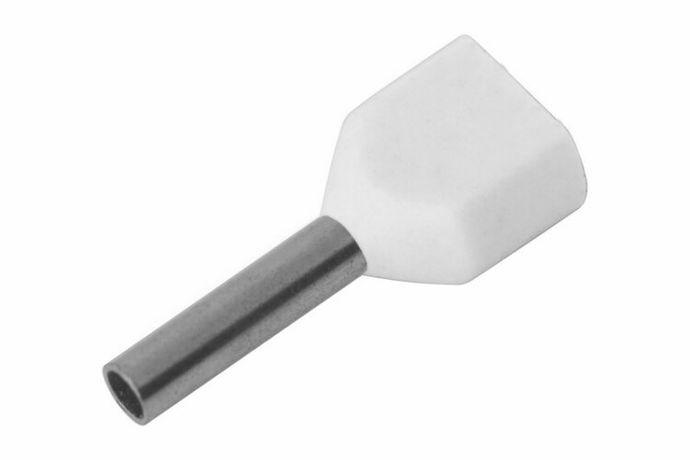

Наконечник штыревой втулочный изолированный F-8 мм 2х0.5 кв. мм (НШВи(2) 0.5-8/Ги2 0,5-8, НШВИ F-8мм, ТЕ-0508) от Rexant предназначен для надёжного и быстрого подключения двух одножильных или многожильных проводов сечением 0,5 мм2 каждый. Этот тип наконечника особенно полезен при сборке распределительных щитов, подключении автоматов и контакторов, где требуется минимизировать количество точек соединений.

Назначение и область применения

Наконечник штыревой втулочный изолированный F-8 мм 2х0.5 кв. мм используется для создания прочного и долговечного электрического соединения между двумя проводами и контактной площадкой - например, в клеммах автоматических выключателей, реле, трансформаторов или силовых разъёмов. Применяется в промышленном оборудовании, системах автоматизации, бытовых щитках и панелях управления. Особенно эффективен там, где важно сэкономить место и время: вместо двух отдельных наконечников можно использовать один двойной.

Технические характеристики

• Номинальное сечение провода: 0,5 мм2 (на каждую втулку)
• Количество втулок: две (двойной наконечник)
• Длина втулки: 8 мм
• Диаметр отверстия: 1,8 мм - совместим с болтами M2–M2,5
• Материал втулки: латунь - обеспечивает хорошую проводимость и механическую прочность
• Покрытие: лужёное - предотвращает окисление и улучшает пайку при необходимости
• Изоляция: ПВХ, белого цвета - защищает от случайного контакта и влаги
• Тип монтажа: обжимной - требует специальный инструмент
• Форма фланца: трубчатая - позволяет легко вводить провода и фиксировать их в корпусе

Совместимость и монтаж

Наконечник штыревой втулочный изолированный F-8 мм 2х0.5 кв. мм монтируется исключительно методом обжима. Перед установкой необходимо зачистить изоляцию с каждого провода на длину около 8 мм. Жилы вставляются в свои втулки до упора, после чего обжимаются кримпером. Для работы рекомендуются следующие инструменты:

• HT-8164 (арт. 12-3206)
• HT-301E (арт. 12-3114)
• HT-301S (арт. 12-3119, 12-3019-4)

Не используйте плоскогубцы или другие не предназначенные для этого инструменты - некачественный обжим приведёт к перегреву и выходу из строя соединения. Коническая манжета из ПВХ облегчает введение многожильных проводов, снижая риск повреждения жил.

Безопасность и стандарты

Наконечник выполнен в соответствии с требованиями к изолированным соединениям для низковольтных цепей. Материалы (латунь, ПВХ) соответствуют нормам безопасности для электромонтажа. Цвет изоляции - белый - не является стандартным для фазы/нейтрали, поэтому перед использованием проверьте соответствие схеме подключения. Не применяйте в цепях выше 1000 В переменного тока или 1500 В постоянного тока без дополнительной сертификации.

Преимущества

• Экономия времени: два провода подключаются одним элементом, без лишних соединений
• Увеличенная надёжность: лужёная латунь устойчива к коррозии, ПВХ-изоляция защищает от влаги и бокового контакта
• Стандартный размер отверстия 1,8 мм - совместим с большинством промышленных клемм и винтовых зажимов
• Удобство монтажа: коническая форма входа в втулку позволяет легко ввести даже гибкий многожильный провод

Ограничения применения

• Не подходит для проводов сечением более 0,5 мм2 - возможен перегрев и деформация
• Не предназначен для частых демонтажей - обжим является одноразовым соединением
• Работает только с медными проводами - несовместим с алюминием
• Не следует применять в условиях постоянного воздействия открытого огня или высоких температур (>105 C)
• Белый цвет изоляции не соответствует цветовой маркировке по ГОСТ - используйте только в местах, где цвет не влияет на идентификацию фаз

Примеры использования

• Подключение двух нулевых проводов к одной клемме в распределительном щите
• Соединение сигнальных проводов от датчиков к модулю ввода-вывода в ПЛК
• Запитка двух катушек реле через один вывод
• Монтаж освещения в группах - когда несколько светильников подключены параллельно

Практические советы

• Перед обжимом убедитесь, что провода полностью вошли в втулки - видимый конец жилы недопустим
• Проверяйте качество обжима: соединение не должно шататься в клемме, а изоляция должна плотно прилегать к основанию наконечника
• Если провод многожильный - слегка закручивайте жилы перед введением в втулку, чтобы они не выпали
• Храните наконечники в сухом месте - хотя ПВХ защищает от влаги, длительное воздействие воды может повредить изоляцию
• Для массового монтажа выбирайте подходящий кримпер - правильный инструмент гарантирует равномерное давление и долговечность соединения
